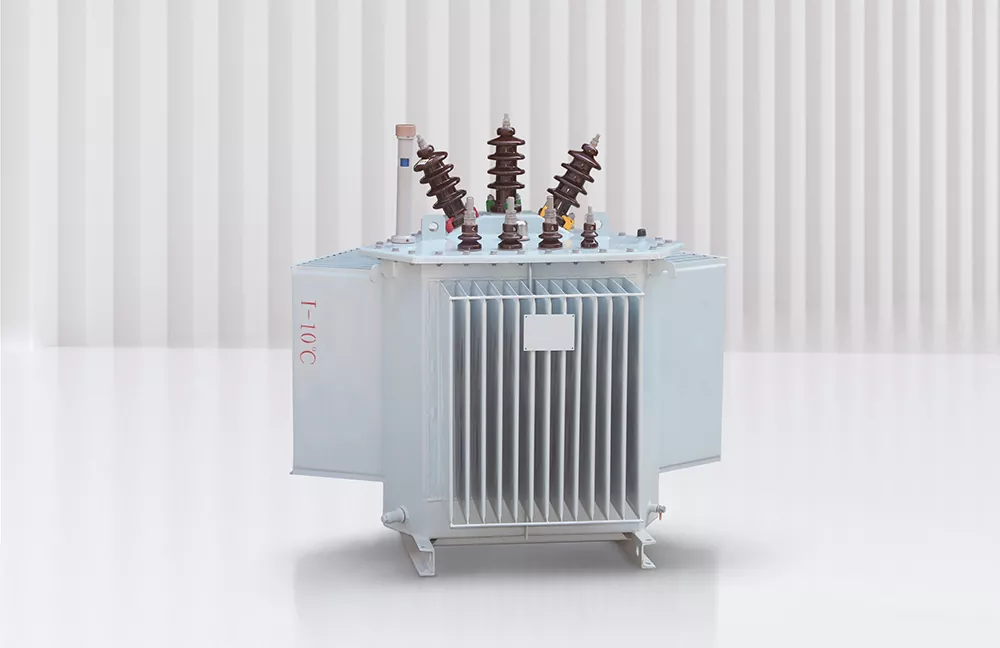

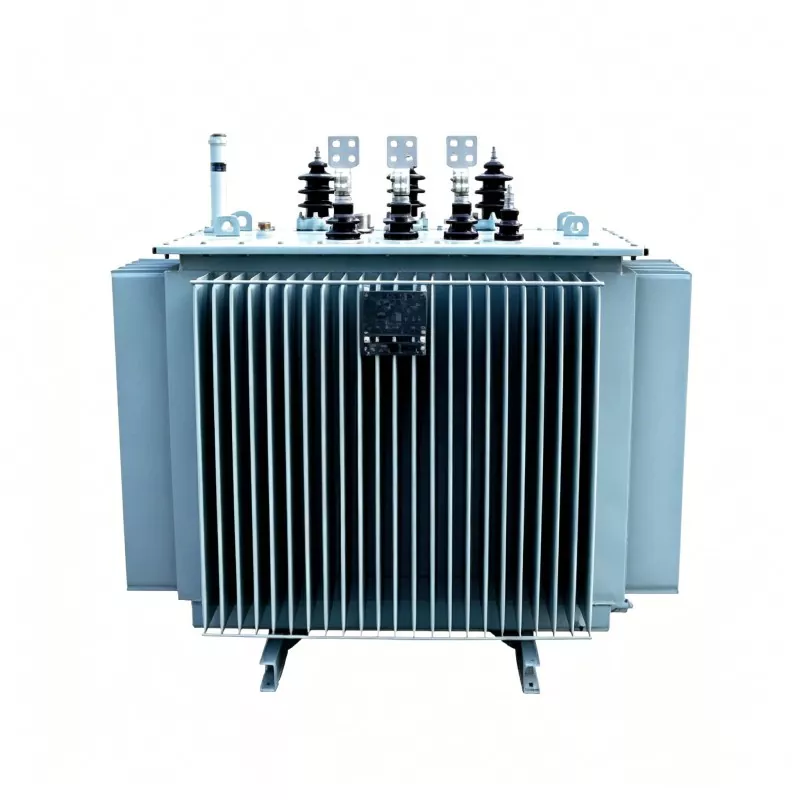

100kVA 3 အဆင့် ဖြန့်ဖြူးရေး ထရန်စဖော်မာ

ပါဝါစနစ် 100kVA၊ 10kV/0.4kV၊ 50Hz/60Hz

အောင်လက်မှတ်များ IEC 62271-200၊ IEC 694၊ GB3906၊ DIN VDE 0670

ပါဝါစက်ပစ္စည်းများ၏ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူအနေဖြင့် Huajidian သည် စွမ်းဆောင်ရည်မြင့် 100 kVA သုံးဆင့်ဆီ နှစ်မြှုပ်ဖြန့်ဖြူးသည့် ထရန်စဖော်မာကို မိတ်ဆက်ခဲ့သည်။ ဤ 100kVA 3 အဆင့်ဖြန့်ချီရေးထရန်စဖော်မာသည် အပြည့်အ၀အလုံပိတ်ကော်ဇောတိုင်ဒီဇိုင်းကိုလက်ခံပြီး IEC၊ ANSI နှင့် အခြားနိုင်ငံတကာစံနှုန်းများကို တင်းကြပ်စွာလိုက်နာပါသည်။ ထူးထူးခြားခြား စွမ်းအင်ထိရောက်မှု၊ ဆူညံသံနည်းပါးမှု၊ ပြင်းထန်သောရာသီဥတုဒဏ်ခံနိုင်မှုနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်းတို့နှင့်အတူ ၎င်းကို ကျေးလက်ဓာတ်အားလိုင်းများ၊ အသေးစား ဆောက်လုပ်ရေးပရောဂျက်များနှင့် ပြင်ပဓာတ်အားဖြန့်ဖြူးမှုအခြေအနေများတွင် တွင်ကျယ်စွာ အသုံးချလျက်ရှိသည်။ တရုတ်နိုင်ငံအခြေစိုက် ယုံကြည်စိတ်ချရသော ပေးသွင်းသူတစ်ဦးအနေဖြင့်၊ ကျွန်ုပ်တို့၏စက်ရုံသည် ကမ္ဘာလုံးဆိုင်ရာ သုံးစွဲသူများအတွက် တည်ငြိမ်ပြီး ကုန်ကျစရိတ်သက်သာသော ဓာတ်အားဖြန့်ဖြူးမှုဖြေရှင်းချက်များအား ပေးပို့ပြီး ထုတ်ကုန်များအတွက် 10 နှစ်တာမျှ ပျက်ကွက်မှုမှတ်တမ်းကို သိမ်းဆည်းထားပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ လျှောက်ထားပါ။သတ်မှတ်ချက်များ နည်းပညာပိုင်း

ဤ 100kVA 3 အဆင့် ဖြန့်ဖြူးရေး ထရန်စဖော်မာအား Huajidian စက်ရုံတွင် 2015 ခုနှစ်တွင် တရားဝင် စတင် ထုတ်လုပ်ခဲ့ပါသည်။ အဆင့်သတ်မှတ်ပါဝါ 100 kVA၊ မူလဗို့အား 11kV နှင့် အလယ်တန်းဗို့အား 0.38kV ပါရှိသော အဆင့်သတ်မှတ်ထားသော စံအဆင့်မှ ထရန်စဖော်မာ။ ဟိ ပင်မဘက်တွင် ±2×2.5% ဝန်အားမရှိသောထိပုတ်ပါပြောင်းစက်တစ်ခု တပ်ဆင်ထားပြီး၊ ရှုပ်ထွေးသောပါဝါနှင့်လိုက်လျောညီထွေဖြစ်အောင် ဗို့အားကို လိုက်လျောညီထွေဖြစ်အောင် ချိန်ညှိနိုင်သည် ထောက်ပံ့မှုအခြေအနေများ။

ကျွန်ုပ်တို့သည် အဆင့်မြင့်ထုတ်လုပ်မှုနည်းပညာနှင့် အရည်အသွေးမြင့်ကုန်ကြမ်းများနှင့် အစိတ်အပိုင်းများကို ထုတ်လုပ်မှုတွင် လက်ခံကျင့်သုံးပါသည်။ အားလုံးပြီးပြီ။ ထုတ်ကုန်များ ပို့ဆောင်ခြင်းမပြုမီ ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံမှု စမ်းသပ်မှုများ အောင်မြင်သည်။ ကျွန်ုပ်တို့၏ ထရန်စဖော်မာများကို ဆယ်စုနှစ်တစ်ခုကျော်ကြာ ထိန်းသိမ်းထားခဲ့သည်။ လက်တွေ့လုပ်ဆောင်မှုတွင် သုညမအောင်မြင်မှုနှုန်း။ အလုံးစုံဒီဇိုင်းသည် ပင်မရေစီးကြောင်း နိုင်ငံတကာစံနှုန်းများနှင့် ပြည့်မီပါသည်။ IEC နှင့် ANSI သည် သမားရိုးကျ မော်ဒယ်ဟောင်းများထက် အလွန်ကောင်းမွန်သော အလုံးစုံစွမ်းဆောင်မှုရှိသော။

အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

1.ကုန်ကျစရိတ်သက်သာပြီး စွမ်းအင်ချွေတာခြင်း။

100kVA 3 phase distribution transformer သည် စျေးနှုန်းသင့်တင့်ပြီး စွမ်းအင်သုံးစွဲမှု နည်းပါးသည်။ စံပြဖြစ်၏။ ဘတ်ဂျက်အကန့်အသတ်ရှိသော အသေးစားနှင့် အလတ်စားပရောဂျက်များအတွက် ရွေးချယ်မှု၊ စွမ်းဆောင်ရည်နှင့် ကုန်ကျစရိတ်ကို မျှတစွာ ချိန်ညှိပါ။

2. Fully Sealed နှင့် Low Maintenance

အလုံပိတ်ဖွဲ့စည်းပုံ အပြည့်ပါရှိသော ချောဆီတိုင်ကီသည် ပြင်ပလေနှင့် အစိုဓာတ်ကို ထိရောက်စွာ ခွဲထုတ်နိုင်သည်။ မရှိဘူး။ မကြာခဏ ဆီ အစားထိုးရန် လိုအပ်ပြီး နေ့စဥ် ပြုပြင်ထိန်းသိမ်းမှု ဝန်အား များစွာ လျှော့ချရန် လိုအပ်သည်။

3. Excellent Outdoor Adaptability

သံချေးတက်ခြင်းကို ဆန့်ကျင်သော ဆီတိုင်ကီနှင့် ကြွေထည်လက်စွပ်များ တပ်ဆင်ထားပြီး၊ ထုတ်ကုန်သည် လေ၊ နေရောင်ခြည်၊ မိုးနှင့် အခြားကြမ်းတမ်းမှုကို ခံနိုင်ရည်ရှိသည်။ ပြင်ပအခြေအနေ၊ တစ်နှစ်ပတ်လုံး တည်ငြိမ်စွာ လည်ပတ်နေသည်။

4.Low Operation Noise

၎င်းသည် လည်ပတ်နေစဉ်အတွင်း ဆူညံသံအနည်းငယ်ကို ထုတ်ပေးသည်။ လူနေရပ်ကွက်နှင့် ကျေးရွာများအနီးတွင် တပ်ဆင်ထားခြင်းပင် ဖြစ်ပေလိမ့်မည်။ အနီးပတ်ဝန်းကျင် နေထိုင်မှုပတ်ဝန်းကျင်ကို အနှောင့်အယှက်ဖြစ်စေခြင်း။

5. ယုံကြည်စိတ်ချရသောအရည်အသွေးနှင့်အပြီးအစီးရောင်းချပြီးနောက်

ရင့်ကျက်သော လက်မှုပညာနှင့် တင်းကျပ်သော လိုင်းပေါင်းစုံ အရည်အသွေးစစ်ဆေးခြင်းတို့ဖြင့် မူရင်းစက်ရုံမှ ထုတ်လုပ်ခြင်း။ ပေးပါသည်။ အသုံးပြုမှုနှင့်ပတ်သက်ပြီး သုံးစွဲသူများ၏ စိုးရိမ်ပူပန်မှုများကို ဖယ်ရှားရန် လည်ပတ်ရောင်းချမှုအပြီးတွင် ဝန်ဆောင်မှုပေးသည်။

လက်တွေ့အသုံးချမှုဖြစ်ရပ်မှန်

တရုတ်နိုင်ငံ မြောက်ပိုင်းရှိ ကျေးလက် မဟာဓာတ်အားလိုင်း ပြုပြင်မွမ်းမံရေး ပရောဂျက်တစ်ခုတွင် ကျွန်ုပ်တို့၏ 100kVA 3 အဆင့်ဖြန့်ဖြူးရေး ထရန်စဖော်မာ အစုံ ၂၀ ကို 2022 ခုနှစ်တွင် လက်ခံကျင့်သုံးခဲ့ပါသည်။ ဤထရန်စဖော်မာအား ပြန့်ကျဲနေသော ကျေးရွာများရှိ တိုင်များပေါ်တွင် တပ်ဆင်၍ ဓာတ်အားရရှိခဲ့ပါသည်။ နေထိုင်သူ၏နေ့စဉ်လျှပ်စစ်မီးနှင့် အိမ်သုံးပစ္စည်းငယ်များအတွက် ဖြန့်ဖြူးရေးလုပ်ငန်းများ။

သုံးနှစ်ကြာ ကွင်းဆင်းလည်ပတ်ပြီးနောက် စက်ပစ္စည်းများသည် နွေရာသီတွင် မြင့်မားသောအပူချိန်၊ ဆောင်းရာသီနှင့် မိုးရာသီတွင် နှင်းခဲများကို ခံနိုင်ရည်ရှိခဲ့သည်။ တစ်နှစ်ပတ်လုံး စိုစွတ်သောရာသီဥတု။ ဆီယိုစိမ့်မှု၊ လျှပ်စီးကြောင်း မတည်ငြိမ်မှု သို့မဟုတ် အစိတ်အပိုင်း ပျက်စီးမှု မဖြစ်ပေါ်ပါ။ ၎င်း၏ ဆူညံသံလည်း နည်းပါးသည်။ ဒေသခံရွာသားများထံမှ တညီတညွတ်တည်း အသိအမှတ်ပြုမှု ရရှိခဲ့သည်။ ဤပုံစံသည် တည်ငြိမ်၊ တာရှည်ခံပြီး နီးပါးဖြစ်ကြောင်း ပရောဂျက်ပါတီမှ ပြောကြားခဲ့သည်။ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော၊ ၎င်းသည် မဟာဓာတ်အားလိုင်း၏ နောက်ပိုင်းလည်ပတ်မှုကုန်ကျစရိတ်ကို များစွာလျှော့ချပေးသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1: ဤ 100kVA 3 အဆင့်ဖြန့်ဖြူးရေးထရန်စဖော်မာသည် ရေရှည်ပြင်ပတွင် ဝါးလုံးတပ်ဆင်ခြင်းအတွက် သင့်လျော်ပါသလား။

A1: ဟုတ်တယ်။ ထုတ်ကုန်တွင် သံချေးတက်ခြင်း နှင့် ရာသီဥတုဒဏ်ခံနိုင်သော အပေါ်ယံအလွှာပါရှိပြီး သံချေးတက်ခြင်းကို ဆန့်ကျင်သည့် ဆီတိုင်ကီနှင့် တွဲဖက်ထားသည်။ နှင့် ကြွေထည်လက်စွပ်တို့ကို ဝါးလုံးများ သို့မဟုတ် မြေပြင်ပေါ်တွင် တိုက်ရိုက်တပ်ဆင်နိုင်သည်။ ပြင်းထန်သော ဆားဖြန်းသည့် ကမ်းရိုးတန်းဒေသများအတွက် ကျွန်ုပ်တို့ ဝန်ဆောင်မှုသက်တမ်းကို ပိုမိုရှည်ကြာစေရန်အတွက် ပိုမိုကောင်းမွန်သော သံချေးတက်သည့်အလွှာကိုလည်း စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

Q2- ဤထရန်စဖော်မာအတွက် ဗို့အားနှင့် ဆက်စပ်ပစ္စည်းများကဲ့သို့သော ဘောင်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

A2- စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးထားသည်။ ကျွန်ုပ်တို့သည် ဗို့အားအဆင့်များ၊ ဝါယာကြိုးမုဒ်များကို ချိန်ညှိနိုင်ပြီး အပူချိန်ထိန်းချုပ်မှုနှင့် ချိန်ညှိနိုင်သည်။ စံသတ်မှတ်ချက်များ နှင့် အထူးစိတ်ကြိုက် နှစ်မျိုးလုံး အကျုံးဝင်သော အမှန်တကယ် site တောင်းဆိုချက်များအရ အခြားဆက်စပ်ပစ္စည်းများ လိုအပ်ချက်တွေ။

Q3- ဤအပြည့်အ၀အလုံပိတ်ထရန်စဖော်မာနှင့် ဆီသိုလှောင်ကန်ပါသည့် မော်ဒယ်ကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A3: အမျိုးအစားတစ်ခုစီတွင် ထူးခြားသောအားသာချက်များရှိသည်။ အပြည့်အ၀ အလုံပိတ်အမျိုးအစားသည် ပြုပြင်ထိန်းသိမ်းမှုကင်းသော၊ စိုစွတ်မှုဒဏ်နှင့် ဖုန်ဒဏ်ခံနိုင်သော၊ ထို့ထက်ပိုပါသည်။ ပြင်ပနှင့်ကြမ်းတမ်းသောပတ်ဝန်းကျင်များအတွက်သင့်လျော်သော; ဆီသိုလှောင်ကန်ပါရှိသော ထရန်စဖော်မာသည် ပိုမိုကောင်းမွန်သောအပူရှိန်ကို စုပ်ယူနိုင်သည်။ စွမ်းဆောင်ရည်မြင့်မားပြီး ရေရှည်မြင့်မားသောလည်ပတ်မှုနှင့်အတူ ပြကွက်များနှင့် ကိုက်ညီမှုရှိသည်။ အသင့်လျော်ဆုံး မော်ဒယ်ကို အခြေခံ၍ အကြံပြုပါမည်။ သင်၏ site ပတ်ဝန်းကျင်နှင့် load အခြေအနေများ။

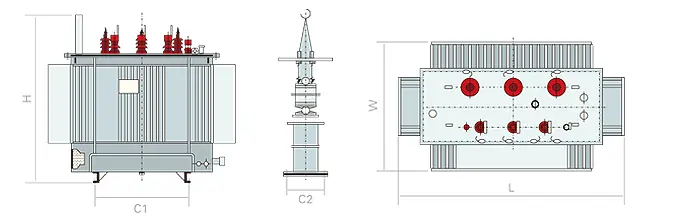

စွမ်းရည်အဆင့်သတ်မှတ်ထားသည်။	တပ်ဆင်မှုအတိုင်းအတာ (မီလီမီတာ)
kVA	L	W	H	C1	C2
30	750	643	974	400	400
50	795	693	1013	400	400
63	800	665	1050	400	400
80	840	680	1075	400	400
100	775	690	1100	550	550
125	1260	900	1045	550	550
160	1090	720	1140	550	550
200	1180	780	1155	550	550
250	1175	750	1180	550	550
315	1315	890	1240	660	660
400	1330	910	1280	660	660
500	1390	930	1340	660	660
630	1545	1030	1410	820	820
800	1570	1020	1535	820	820
1000	1800	1250	1430	820	820
1250	1910	1130	1650	820	820
1600	2010	1220	1740	820	820
2000	2120	1280	1780	820	820

S9-M-30-2000/10 ထရန်စဖော်မာ

စွမ်းရည်အဆင့်သတ်မှတ်ထားသည်။	ဗို့အားပေါင်းစပ်			ချိတ်ဆက်မှုအဖွဲ့	ဆုံးရှုံးမှု (KW)		ဝန်မရှိသောလက်ရှိ	တိုတောင်းသော ပတ်လမ်း impedance	အလေးချိန် (ကီလိုဂရမ်)
kVA	HV kV	ဗို့အားမြင့် tapping အပိုင်း	LV kV	သင်္ကေတ	ဝန်မရှိ။	ဂရန်	%	%	ဆီအလေးချိန်	စုစုပေါင်းအလေးချိန်
30	6 6.3 6.6 10 10.5 11	±5%	0.4	Dyn11 Yyn11 Yyn0	0.1	0.63/0.60	2.3	4.0	75	295
50					0.13	၀.၉၁/၀.၈၇	2.0		88	395
63					0.15	၁.၀၉/၁.၀၄	1.9		95	420
80					0.18	၁.၃၁/၁.၂၅	1.9		103	480
100					0.20	၁.၅၈/၁.၅၀	1.8		115	540
125					0.24	၁.၈၉/၁.၈၀	1.7		130	645
160					0.28	၂.၃၁/၂.၂၀	1.6		145	740
200					0.34	၂.၇၃/၂.၆၀	1.5		175	885
250					0.40	၃.၂၀/၃.၀၅	1.4		195	1010
315					0.48	၃.၈၃/၃.၆၅	1.4		230	1205
400					0.57	၄.၅၂/၄.၃၀	1.3		255	1375
500					0.68	၅.၄၁/၅.၁၅	1.2		285	1620
630				Dyn11 Yyn0	0.81	6.20	1.1	4.5	350	1960
800					0.98	7.50	1.0		405	2310
1000					1.15	10.30	1.0		490	2690
1250					1.36	12.00	0.9		550	3315
1600					1.64	14.50	0.8		625	3785

မှတ်ချက်- ဇယားရှိ oblique မျဉ်းအထက်ရှိ ဝန်ဆုံးရှုံးမှုတန်ဖိုးများသည် ချိတ်ဆက်မှုအုပ်စု Dyn11 သို့မဟုတ် Yzn11 ၏ထုတ်ကုန်များအတွက် သင့်လျော်ပြီး အောက်ဖော်ပြပါတန်ဖိုးများသည် ချိတ်ဆက်မှုအုပ်စု Yyn0 ၏ထုတ်ကုန်များအတွက် သင့်လျော်ပါသည်။

အမိန့်လမ်းညွှန်

ကျေးဇူးပြု၍ ကျေးဇူးပြု၍ ထုတ်ကုန်မော်ဒယ်၊ အဆင့်သတ်မှတ်ထားသော စွမ်းရည်၊ HV/LV အဆင့်သတ်မှတ်ထားသော ဗို့အားနှင့် ဗို့အားမြင့်ထိပုတ်ခြင်းအကွာအဝေး၊ အဆင့်နံပါတ်၊ ကြိမ်နှုန်း၊ ချိတ်ဆက်မှုအဖွဲ့သင်္ကေတ စသည်ဖြင့် မှာယူမှုအား သတ်မှတ်ပေးပါ။
