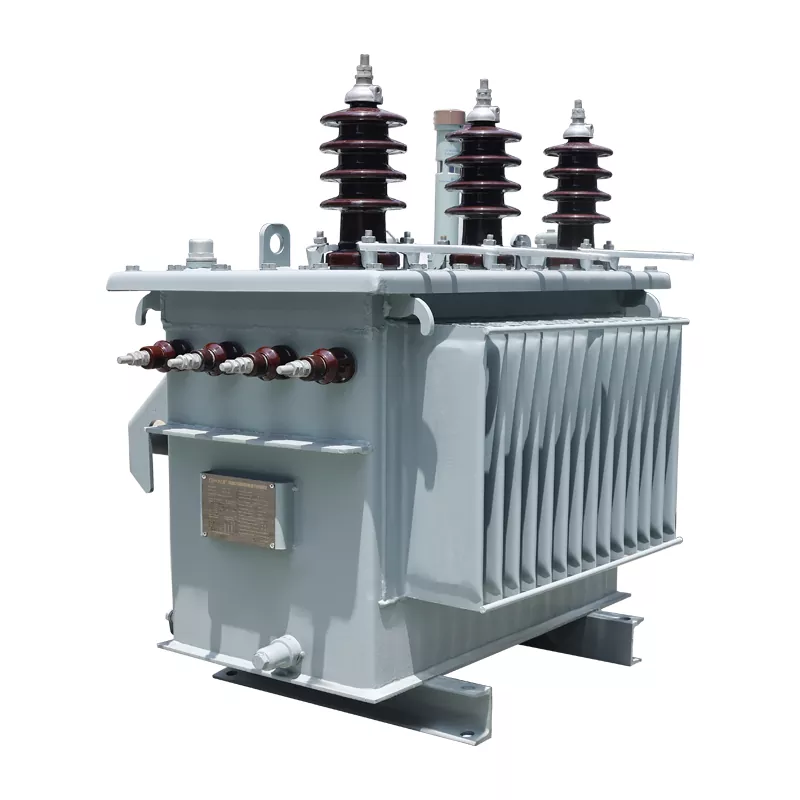

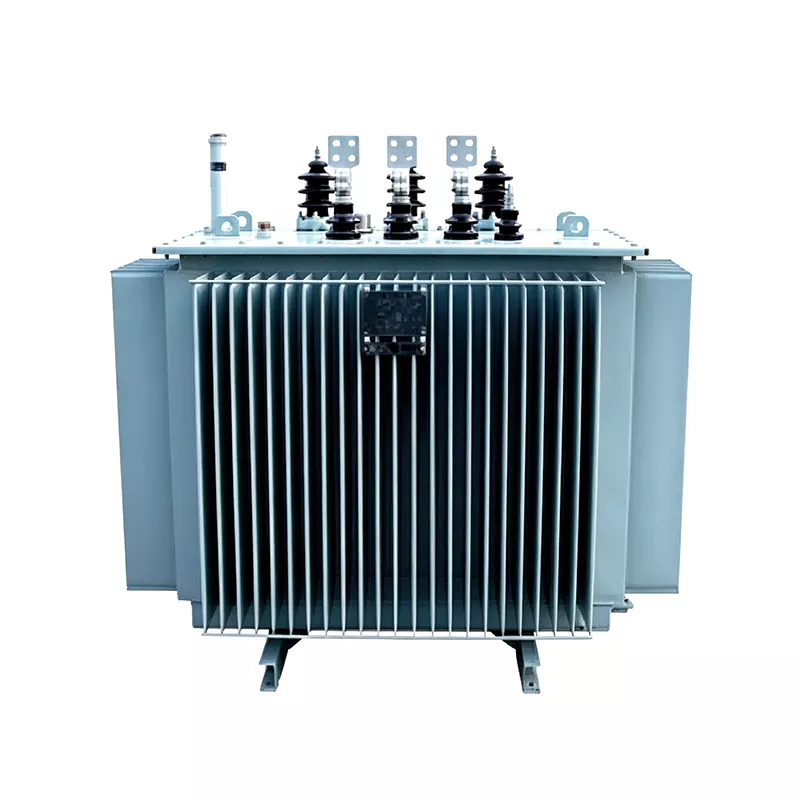

3 Phase Distribution Transformer

Huajidian သည် AC 50Hz၊ 10kV နှင့် အောက်ဓာတ်အားပေးစနစ်များတွင် စွမ်းအင်ချွေတာသော ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများအတွက် အထူးထုတ်လုပ်ထားသည့် အရည်အသွေးမြင့် 3 အဆင့်ဖြန့်ဖြူးရေးထရန်စဖော်မာများ၏ သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်မှုအတွက် လေးနက်စွာကတိပြုပါသည်။ ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည် အပြည့်အ၀အလုံပိတ်ချောဆီတိုင်ကီနှင့် စိမ့်ဝင်နိုင်စွမ်းမြင့်မားသော သံလိုက်အူတိုင်ကို အသုံးပြုထားပြီး ဆုံးရှုံးမှုနည်းပါးခြင်း၊ မြင့်မားသောလျှပ်ကာ၊ တိုတောင်းသောခံနိုင်ရည်နှင့် လေထုညစ်ညမ်းမှုတို့ကို ခံနိုင်ရည်ရှိစေမည့် အကျိုးကျေးဇူးများကို ပေးဆောင်ပါသည်။ ၎င်းတို့သည် ကြမ်းတမ်းသောပတ်ဝန်းကျင်များဖြစ်သည့် ဖုန်မှုန့်၊ စိုထိုင်းဆနှင့် အနည်းငယ်ချေးများသည့် ပတ်ဝန်းကျင်တွင် တည်ငြိမ်စွာ လည်ပတ်နိုင်ပြီး ၎င်းတို့ကို ရေနံ၊ သတ္တုဗေဒ၊ ဓာတုဗေဒ၊ စက်မှုနှင့် သတ္တုတွင်းလုပ်ငန်းများ၊ အထပ်မြင့်အဆောက်အအုံများ၊ စီးပွားရေးနှင့် လူနေရပ်ကွက်များအတွက် သင့်လျော်စေသည်။ စိတ်ကြိုက်သတ်မှတ်ချက်များလည်း ရရှိနိုင်ပါသည်။

အဓိကနည်းပညာဆိုင်ရာ အားသာချက်များ

1. ဆုံးရှုံးမှုနည်းပါးခြင်းနှင့် ဆူညံသံနည်းခြင်း၊ ရေရှည်စွမ်းအင်ချွေတာခြင်းနှင့် စားသုံးမှုလျှော့ချခြင်း။

core သည် high-permeability oriented cold-rolled silicon steel sheets ကိုအသုံးပြုထားပြီး core-type core နှင့်အတူ အပြည့်အ၀ oblique joint structure ဖြင့်ပေါင်းစပ်ကာ no-load loss နှင့် no-load current ကိုထိရောက်စွာလျှော့ချပေးသည်။ သမားရိုးကျ မော်ဒယ်များနှင့် နှိုင်းယှဉ်ပါက စွမ်းအင်ချွေတာသည့် အကျိုးသက်ရောက်မှုသည် သိသာထင်ရှားပြီး ရေရှည်လျှပ်စစ် ကုန်ကျစရိတ်ကို များစွာ လျှော့ချပေးပါသည်။ တစ်ချိန်တည်းတွင်၊ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော သံလိုက်ပတ်လမ်းသည် လည်ပတ်မှုဆူညံမှုကို လျော့နည်းစေသည်။

2. ပိုမိုကောင်းမွန်သော အကွေ့အကောက် ဒီဇိုင်း၊ တိုတောင်းသော သက်ရောက်မှုများကို ပြင်းထန်စွာ ခုခံခြင်း။

ဗို့အားမြင့်အကွေ့အကောက်များတွင် ဆလင်ဒါပုံသဏ္ဍာန်ရှိပြီး ဗို့အားနိမ့်အကွေ့အကောက်များသည် ဆလင်ဒါပုံစံ သို့မဟုတ် သတ္တုပြားအမျိုးအစားဖြစ်နိုင်ပြီး ယိုစိမ့်မှုအတက်အကျများကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ကာ လျှပ်စီးပတ်လမ်းနှင့် သက်ရောက်မှုခံနိုင်ရည်အား သိသိသာသာတိုးတက်ကောင်းမွန်စေကာ ဓာတ်အားလိုင်းတွင် ရုတ်တရက်ဗို့အားအတက်အကျများကို ကိုင်တွယ်ဖြေရှင်းနိုင်စွမ်းရှိသည်။ အကွေ့အကောက်များ အားလုံးသည် သန့်စင်သော အောက်ဆီဂျင် ကင်းစင်သော ကြေးနီကို အသုံးပြု၍ လျှပ်ကာပစ္စည်း ခိုင်ခံ့မှုနှင့် တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်နိုင်ခြေကို လျှော့ချရန်အတွက် သီးခြား လျှပ်ကာဖွဲ့စည်းပုံနှင့် ပေါင်းစပ်ကာ အထူးကောင်းမွန်သော လျှပ်ကာပစ္စည်းဖြင့် ပေါင်းစပ်ထားသည်။

3. အပြည့်အ၀ အလုံပိတ်ကော်ဖတ်ဆီတိုင်ကီ၊ ပြင်ပညစ်ညမ်းမှုကို ခွဲထုတ်ခြင်း။

ဆီတိုင်ကီကို အရည်အသွေးမြင့် အအေးခံစတီးပြားဖြင့် ပြုလုပ်ထားပြီး German Georg corrugated oil tank ထုတ်လုပ်မှုလိုင်းကို အသုံးပြု၍ ပေါင်းစပ်ဖွဲ့စည်းထားသည်။ Corrugated heat sink သည် အပူ dissipation နှင့် oil volume လျော်ကြေးပေးခြင်း လုပ်ငန်းဆောင်တာများကို ပေါင်းစပ်ထားပြီး သမားရိုးကျ ဆီထိန်းကိရိယာ လိုအပ်မှုကို ဖယ်ရှားကာ အပြည့်အ၀ အလုံပိတ်ဖွဲ့စည်းပုံကို ရရှိစေသည်။ ထရန်စဖော်မာဆီအား လေနှင့် အစိုဓာတ်ကို လုံးလုံးလျားလျား ခွဲထုတ်ပြီး၊ ဆီယိုယွင်းမှုနှင့် လျှပ်ကာများ စိုစွတ်မှုကို တားဆီးပေးကာ စက်ပစ္စည်းများ၏ သက်တမ်းကို သက်တမ်းတိုးစေကာ ပုံမှန်ဆီ အပြောင်းအလဲနှင့် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်မှုကို ဖယ်ရှားပေးသည်။ မျက်နှာပြင်ပေါ်ရှိ သဘာဝပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်သော သံချေးတက်မှု ဆန့်ကျင်သည့်အလွှာသည် ရေနံနှင့် ဓာတုဗေဒလုပ်ငန်းများ၏ အဆိပ်သင့်သော ပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိပြီး ရေရှည်ပြင်ပအသုံးပြုချိန်တွင် သံချေးတက်ခြင်းနှင့် အိုမင်းရင့်ရော်ခြင်းတို့ကို ခံနိုင်ရည်မရှိပါ။

လျှောက်လွှာအခြေအနေများ

1. အကြီးစားစက်မှုလုပ်ငန်း- ရေနံ၊ ဓာတုဗေဒနှင့် သတ္တုဗေဒလုပ်ငန်းများ၊ ရေနံညစ်ညမ်းမှု၊ ဖုန်မှုန့်များနှင့် အဆိပ်သင့်သောပတ်ဝန်းကျင်များကို ကိုင်တွယ်ဖြေရှင်းခြင်း၊ အပြည့်အ၀ အလုံပိတ်ဖွဲ့စည်းပုံသည် အတွင်းပိုင်းလျှပ်ကာကို ကာကွယ်ပေးပြီး ဆက်တိုက်ထုတ်လုပ်မှုပါဝါထောက်ပံ့မှုကို သေချာစေသည်။

2. မြို့ပြတည်ဆောက်ခြင်း- အထပ်မြင့်အဆောက်အအုံများ၊ စီးပွားရေးစင်တာများနှင့် လူနေရပ်ကွက်များ လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေး၊ ဆုံးရှုံးမှုနည်းပါးခြင်းနှင့် ဆူညံသံနည်းပါးခြင်း၊ လည်ပတ်မှုကုန်ကျစရိတ်ကို ဟန်ချက်ညီစေခြင်းနှင့် သဘာဝပတ်ဝန်းကျင်ကို အကာအကွယ်ပေးခြင်း။

3. ရှုပ်ထွေးသော ပြင်ပအခြေအနေများ- မိုင်းတွင်းများ၊ တူးဖော်သည့် ပလက်ဖောင်းများနှင့် တောင်တန်းပြင်ပပတ်ဝန်းကျင်၊ ပြင်းထန်သော ရာသီဥတုဒဏ်ကို ခံနိုင်ရည်ရှိပြီး ကြီးမားသော အပူချိန်ခြားနားမှုနှင့် စိုထိုင်းဆ မြင့်မားမှုကဲ့သို့သော ရှုပ်ထွေးသောရာသီဥတုများနှင့် လိုက်လျောညီထွေဖြစ်အောင်၊ ချွတ်ယွင်းမှုများကြောင့် စက်ရပ်နိုင်ခြေကို လျှော့ချပေးသည်။

Real-World Application Case

2024 ခုနှစ်တွင် တရုတ်နိုင်ငံအနောက်မြောက်ပိုင်းရှိ ရေနံဓာတုလုပ်ငန်းကြီးတစ်ခုသည် ၎င်း၏သန့်စင်ရေးအလုပ်ရုံအတွက် Huajidian ၏ အပြည့်အဝအလုံပိတ် 3 အဆင့်ဖြန့်ဖြူးရေးထရန်စဖော်မာကို ရွေးချယ်ခဲ့သည်။ ဤဧရိယာသည် ရေနံနှင့် ဓာတ်ငွေ့တိုက်စားမှု၊ ဖုန်မှုန့်အဆင့်မြင့်မားမှုနှင့် နေ့စဥ်အပူချိန် ပြောင်းလဲမှုများကဲ့သို့သော ပြဿနာများကို ကာလရှည်ကြာစွာ ခံစားခဲ့ရသည်။ လုပ်ငန်းစတင်ချိန်မှစ၍ တစ်နှစ်အတွင်း၊ စက်ပစ္စည်းများသည် ဆီယိုစိမ့်မှု သို့မဟုတ် လျှပ်ကာစိုစွတ်မှု ချို့ယွင်းချက်များမရှိဘဲ စက်မှုလုပ်ငန်းစံနှုန်းထက် 22% နိမ့်ကျသော ဝန်အားမရှိခြင်းအား ရရှိခဲ့သည်။ ပြုပြင်ထိန်းသိမ်းမှုအကြိမ်ရေကို သုံးလတစ်ကြိမ်မှ နှစ်စဉ်စစ်ဆေးခြင်းသို့ ပြောင်းလဲခဲ့ပြီး အလုံးစုံလျှပ်စစ်ဓာတ်အားနှင့် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်များ 30% ကျော် လျော့ကျစေကာ ထုတ်ကုန်၏ ကြမ်းတမ်းသောပတ်ဝန်းကျင်နှင့် ၎င်း၏ရေရှည်စွမ်းအင်ချွေတာခြင်းအားသာချက်များကို အပြည့်အဝပြသခဲ့သည်။

Huajidian Oil-Immersed Transformers ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

1. Low-loss core နှင့် winding design သည် လုပ်ငန်းစံနှုန်းများထက် သာလွန်သော ဝန်ဆုံးရှုံးမှုမရှိသော ဒီဇိုင်းဖြစ်ပြီး၊ ရေရှည်ကုန်ကျစရိတ်-ထိရောက်မှုပိုမိုရရှိစေသည်။

2. အပြည့်အ၀အလုံပိတ်ကော်ဇောတိုင်ကီသည် ညစ်ညမ်းမှုမှခွဲထုတ်ပြီး ပုံမှန်ဆီပြောင်းလဲမှုလိုအပ်မှုကို ဖယ်ရှားပေးပြီး ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်ကို သိသိသာသာလျှော့ချပေးသည်။

3. အားဖြည့်ထားသော လျှပ်ကာ + တိုတောင်းသော ပတ်လမ်းခံနိုင်ရည်ရှိသော အကွေ့အကောက်များသည် ဓာတ်အားလိုင်းအပေါ် ရုတ်တရက် တိုတောင်းသော သက်ရောက်မှုများကို ခံနိုင်ရည်ရှိပြီး ပိုမိုတည်ငြိမ်သော လည်ပတ်မှုကို သေချာစေသည်။

4. မတူညီသောအခြေအနေများ၏ ဓာတ်အားဖြန့်ဖြူးမှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သော ဗို့အားအဆင့် 10kV နှင့် အောက်အောက် လိုက်လျောညီထွေရှိသော စွမ်းရည်သတ်မှတ်ချက်များစွာကို ရရှိနိုင်ပါသည်။

5. သံချေးတက်ခြင်းကို ဆန့်ကျင်သော coating + မြင့်မားသော ခိုင်ခံ့သော ဘူးခွံသည် ကြမ်းတမ်းသော ပတ်ဝန်းကျင်တွင် ရေရှည် တည်ငြိမ်သော လုပ်ဆောင်မှုကို သေချာစေပြီး ဝန်ဆောင်မှု သက်တမ်းကို တိုးစေသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- သာမန်ထရန်စဖော်မာများနှင့် နှိုင်းယှဉ်ပါက Huajidian 3 အဆင့်ဖြန့်ဖြူးရေးထရန်စဖော်မာ၏ စွမ်းအင်ချွေတာခြင်းဆိုင်ရာ အကျိုးကျေးဇူးကား အဘယ်နည်း။

A- 3 phase distribution transformer သည် high-permeability၊ oriented cold-rolled silicon steel sheets နှင့် fully oblique-joint core ကို အသုံးပြု၍ အရင်းအမြစ်မှ သံလိုက်ဆုံးရှုံးမှုကို လျှော့ချပေးသည်။ အောက်ဆီဂျင်မပါသော ကြေးနီအကွေ့အကောက်များသည် လျှပ်ကူးပစ္စည်းဆုံးရှုံးမှုကို လျော့နည်းစေပြီး ရေရှည်စွမ်းအင်သုံးစွဲမှု နည်းပါးပြီး ထူးထူးခြားခြား စွမ်းအင်ချွေတာသည့် စွမ်းဆောင်ရည်ကို ရရှိစေသည်။

Q2- ဤအပြည့်အ၀အလုံပိတ်ထရန်စဖော်မာသည် စိုထိုင်းဆမြင့်မားပြီး အဆိပ်သင့်သောစက်မှုပတ်ဝန်းကျင်တွင် တည်ငြိမ်စွာလည်ပတ်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ အပြည့်အ၀အလုံပိတ်ကော်ဇောတိုင်သည် လေနှင့်အစိုဓာတ်ကို လုံး၀ခွဲထုတ်ပြီး ကာရံကာ စိုစွတ်မှုနှင့် ဆီများယိုယွင်းလာခြင်းမှ ကာကွယ်ပေးသည်။ မျက်နှာပြင် သံချေးတက်ခြင်းအပေါ်ယံပိုင်းသည် ဓာတုချေးနှင့် သံချေးများကို ခံနိုင်ရည်ရှိပြီး ရေနံ၊ ဓာတုဗေဒနှင့် သတ္တုတူးဖော်ရေးကဲ့သို့သော လုပ်ငန်းများတွင် ရေရှည်အသုံးပြုရန် သင့်လျော်သည်။

Q3- မည်သည့် Transformer စိတ်ကြိုက်ပြုပြင်ခြင်း ဝန်ဆောင်မှုများကို Huajidian က ကမ်းလှမ်းပါသလဲ။

A- ပေါက်ကွဲမှုဒဏ်ခံနိုင်မှု၊ ဖုန်မှုန့်ဒဏ်ခံနိုင်မှု၊ အပူချိန်မြင့်မားမှုတို့ကို ခံနိုင်ရည်ရှိသော အထူးမော်ဒယ်များအပါအဝင် အပလီကေးရှင်းအခြေအနေအရ စွမ်းရည်၊ ဗို့အားအဆင့်၊ shell corrosion ခုခံမှုအဆင့်နှင့် ဖွဲ့စည်းပုံတို့ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပြီး ကြမ်းတမ်းသောလုပ်ငန်းခွင်အခြေအနေအမျိုးမျိုး၏ ပုဂ္ဂိုလ်ရေးသီးသန့်ပါဝါဖြန့်ဖြူးမှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်ပါသည်။
