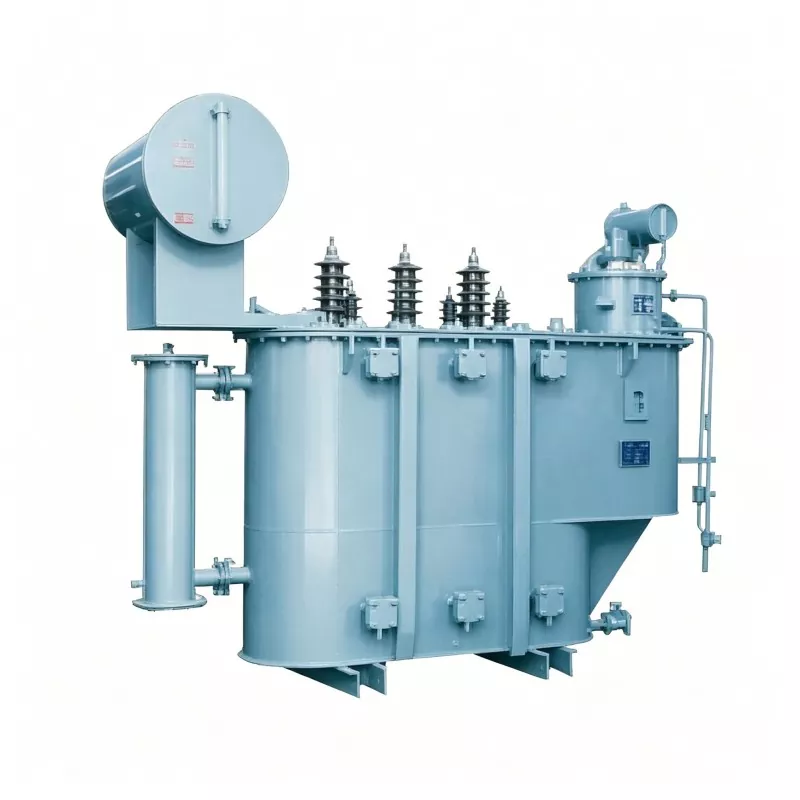

33kV 11kV 20mVA Power Transformer

Huajidian ၏ 33kV 11kV 20mVA ပါဝါထရန်စဖော်မာသည် အလယ်အလတ်နှင့် အလတ်စားများအတွက် core power transmission and distribution equipment တစ်ခုဖြစ်သည်။ ဗို့အားမြင့် ဓာတ်အားလိုင်းများ။ ပရော်ဖက်ရှင်နယ်ပြည်တွင်းပါဝါထရန်စဖော်မာထုတ်လုပ်သူအနေဖြင့် Huajidian သည် နှစ်ပေါင်းများစွာကို အသုံးချခဲ့သည်။ ထုတ်ကုန်ဖွဲ့စည်းပုံနှင့် စွမ်းဆောင်ရည်ကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ရန် R&D နှင့် ထုတ်လုပ်မှုအတွေ့အကြုံ။ အသေးစားနှင့် အလတ်စား မတူပါ။ ဖြန့်ဖြူးရေး ထရန်စဖော်မာများ၊ ဤကြီးမားသော စွမ်းရည်ရှိသော စက်ကိရိယာများကို ဒေသဆိုင်ရာ ဗဟိုဓာတ်အားခွဲရုံများတွင် အဓိကထား ဖြန့်ကျက်ထားပြီး၊ 33kV မှ 11kV အဆင့်အထိ ဖြန့်ဖြူးခြင်း၏ အဓိကလုပ်ငန်းတာဝန်ကို ထမ်းဆောင်ခြင်း။ ရှုပ်ထွေးတဲ့ မဟာဓာတ်အားလိုင်း အခြေအနေတွေနဲ့ လိုက်လျောညီထွေဖြစ်အောင်၊ ရေရှည်မြင့်မားသော လုပ်ဆောင်ချက်နှင့် ချက်ခြင်းလျှပ်စီးပတ်လမ်းသက်ရောက်မှုများကို ခံနိုင်ရည်ရှိပြီး အဓိကပရောဂျက်များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ မြို့ပြ မဟာဓာတ်အားလိုင်း အဆင့်မြှင့်တင်မှု၊ စက်မှုဥယျာဉ် အခြေခံအဆောက်အအုံ နှင့် စွမ်းအင်ဓာတ်အားလိုင်း ချိတ်ဆက်မှုအသစ်များ ဖြန့်ဖြူးပေးခြင်းစသည့်။

ထုတ်ကုန်သည် ISO အရည်အသွေးစနစ်လက်မှတ်ရရှိထားပြီး၊ အမျိုးသားစွမ်းအင်ထိရောက်မှုစံချိန်စံညွှန်းများနှင့် ကိုက်ညီပြီး စံချိန်စံညွှန်းသတ်မှတ်ထားသည်။ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များနှင့် တိကျခိုင်မာသော အရည်အသွေးထိန်းချုပ်မှု၊ အမျိုးမျိုးသော ဆောက်လုပ်ရေးနှင့် လည်ပတ်မှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။ အဆင့်အတန်းမြင့် ဓာတ်အားခွဲရုံများ။

အခြေခံအဆင့်သတ်မှတ်ထားသော ကန့်သတ်ချက်များ

1. အဆင့်သတ်မှတ်ထားသော စွမ်းဆောင်ရည်- 20MVA (20000kVA)၊ အလတ်စားမှ ကြီးမားသော ဒေသဆိုင်ရာ ဓာတ်အားဖြန့်ဖြူးရေးဝန်အခြေအနေများအတွက် သင့်လျော်သည်။

2. ဗို့အားအဆင့်- ဗို့အားမြင့်ဘက်ခြမ်းတွင် 33kV၊ ဗို့အားနိမ့်ဘက်တွင် 11kV၊ high-voltage side တပ်ဆင်နိုင်သည်။ ±2×2.5% သို့မဟုတ် ±5% off-load/on-load ထိပုတ်ပါပြောင်းလဲမှုများ နှင့်အတူ ဂရစ်ဗို့အား လိုက်လျောညီထွေဖြစ်အောင် ပြောင်းလဲနိုင်သော ဗို့အားချိန်ညှိမှု အတက်အကျ

3. အဆင့်နှင့် ကြိမ်နှုန်း- သုံးဆင့်၊ 50Hz၊ ပြည်တွင်းနှင့် နိုင်ငံတကာ ပင်မဓာတ်အားလိုင်းစံနှုန်းများနှင့် ကိုက်ညီမှုရှိသည်။

4. အဆင့်သတ်မှတ်ထားသော လက်ရှိ- 33kV ဗို့အားမြင့်ဘက်ခြမ်းတွင် 350A ခန့်နှင့် 11kV ဗို့အားနိမ့်တွင် 1050A ခန့်၊ ဘေးဘက် (စံပါဝါဖော်မြူလာအရတွက်ချက်သည်၊ တည်ငြိမ်သောဝန်ထမ်းစွမ်းရည်နှင့်အတူ) ။

Core Performance Parameters

1. ဝါယာကြိုးအဖွဲ့

Standard configuration Dyn11/YNd11၊ grid harmonics များကို ထိထိရောက်ရောက် နှိမ်နင်းခြင်း၊ ပါဝါထောက်ပံ့မှု အရည်အသွေး ပိုမိုကောင်းမွန်စေခြင်း၊ ဗို့အားနိမ့်ဘက်ခြမ်းအတွက် ယုံကြည်စိတ်ချရသော ကြားနေမြေပြင်အခြေအနေများကို ပံ့ပိုးပေးခြင်း၊ ခေတ်သစ်ပါဝါအတွက် ပင်မပုံစံဖွဲ့စည်းပုံ ဖြန့်ဖြူးရေးစနစ်များ။

2. Short-Circuit Impedance

7%-10%, ဓာတ်အားခွဲရုံ၏ short-circuit စွမ်းရည်သတ်မှတ်ချက်များနှင့်အညီ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်၊ ထိထိရောက်ရောက်ကန့်သတ် short-circuit current နှင့် power grid နှင့် terminal equipment များ၏ ဘေးကင်းမှုကို သေချာစေသည်။

3. လျှပ်ကာအဆင့်

33kV နှင့် 11kV အတွက် ဗို့အားကိုခံနိုင်ရည်ရှိသော လျှပ်စီးကြောင်းနှင့် ပါဝါကြိမ်နှုန်းကို ခံနိုင်ရည်ရှိသော လျှပ်စီးကြောင်းတွန်းအားနှင့် ကိုက်ညီသည် စနစ်များ။ 33kV ဘက်ခြမ်းရှိ lightning impulse သည် voltage 170kV သို့ရောက်ရှိပြီး အလွန်ကောင်းမွန်သော insulation ကိုပြသသည်။ ရှုပ်ထွေးသော ပြင်ပလုပ်ငန်းခွင်အခြေအနေများအတွက် သင့်လျော်သော လျှပ်စီးကြောင်းအကာအကွယ်နှင့် စွမ်းဆောင်ရည်။

ဖွဲ့စည်းပုံနှင့် ရုပ်ပိုင်းဆိုင်ရာလက္ခဏာများ

1. အပူကို ခွဲထုတ်ခြင်းနှင့် အအေးခံခြင်းနည်းလမ်းများ

ထုတ်ကုန်သည် မတူညီသော ဝန်နှင့် ပတ်ဝန်းကျင်အခြေအနေများကို လိုက်လျောညီထွေဖြစ်အောင် dual-mode heat dissipation ကို ပံ့ပိုးပေးသည်-

- ONAN Oil-Immersed Self-Cooling- လျှပ်ကာဆီ၏ သဘာဝအငွေ့ပျံမှုနှင့် passive heat dissipation တို့ကို အားကိုးသည်။ စွမ်းအင်သုံးစွဲမှုနည်းပြီး ဆူညံသံနည်းပါးသော သမားရိုးကျ ဝန်အခြေအနေများအတွက် သင့်လျော်သော တိုင်ကီတောင်များ။

- ONAF Oil-Immersed Air-Cooling- အတင်းလေအေးပေးရန်အတွက် ပြင်ပပန်ကာနှင့် ပေါင်းစပ်ထားသောကြောင့် သိသာစွာ ပိုမိုကောင်းမွန်စေပါသည်။ လျှပ်စစ်ဓာတ်အားသုံးစွဲမှု အမြင့်မားဆုံးကာလတွင် စက်ပစ္စည်းများ၏ ဝန်ပိုနိုင်စွမ်းနှင့် မြင့်မားသော ပါဝါထောက်ပံ့မှု လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။ ကာလများ။

2. Core Structural အားသာချက်များ

စက်ပစ္စည်း core သည် စိမ့်ဝင်နိုင်စွမ်းမြင့်မားသော ဆီလီကွန်စတီးပြားများ သို့မဟုတ် amorphous အလွိုင်းပစ္စည်းများကို ထိရောက်စွာအသုံးပြုသည်၊ နိုင်ငံတော်အဆင့် I နှင့် II စွမ်းအင်ထိရောက်မှု စံချိန်စံညွှန်းများနှင့် ကိုက်ညီမှု မရှိသောဝန်နှင့် ဝန်ဆုံးရှုံးမှုများကို လျှော့ချခြင်း။ အလုံးစုံဖွဲ့စည်းပုံ အလုံပိတ် နှင့် သံချေးတက်ခြင်း ခံနိုင်ရည်ရှိသော ဒီဇိုင်းကို လက်ခံကျင့်သုံးသည် ၊ ထိုကဲ့သို့သော ရှုပ်ထွေးသော အခြေအနေများအတွက် သင့်လျော်သော အားဖြည့်ထားသော တိုင်ကီခွံတစ်ခု ပါဝင်သည် အိမ်တွင်းနှင့် ပြင်ပတပ်ဆင်မှု၊ အမြင့်ပေနှင့် ကြီးမားသော အပူချိန်ကွာခြားမှု။ အလုံပိတ် ဆီပတ်လမ်း ဒီဇိုင်း insulating oil aging နှင့် deterioration ကိုကာကွယ်သည်၊ နောက်ပိုင်းတွင်ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကိုသိသိသာသာလျှော့ချပြီးရေရှည်သေချာစေသည်။ စက်ကိရိယာများ၏တည်ငြိမ်သောလည်ပတ်မှု။

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

33kV 11kV 20mVA power transformer ကို မြို့ပြဓာတ်အားခွဲရုံများ၊ စွမ်းအင်ဂရစ်နှင့် ချိတ်ဆက်ထားသော ဓာတ်အားခွဲရုံအသစ်များနှင့် စည်ပင်သာယာရေး အခြေခံအဆောက်အအုံ ဓာတ်အားပေးရေး စီမံကိန်းများ။ အလယ်အလတ်အတွက် သင့်လျော်သည်။ လူဦးရေထူထပ်သော မြို့ပြလူနေရပ်ကွက်များ၊ စက်မှုစက်ရုံကြီးများ၊ လေဆိပ်နှင့် မီးရထားလမ်းသည် ဓာတ်အားထောက်ပံ့မှု၊ လေနှင့် နေရောင်ခြည် ဓာတ်အားပေးဌာန ဗို့အားပြောင်းလဲခြင်းနှင့် ဓာတ်အားလိုင်း အဆင့်မြှင့်တင်မှုများကို ပံ့ပိုးပေးသည်။

ပရောဂျက်ဖြစ်ရပ်မှန်လေ့လာမှုများ

ဖြစ်ရပ်လေ့လာမှု- ဘင်္ဂလားဒေ့ရှ်ရှိ Brihart 33/11kV GIS ဓာတ်အားခွဲရုံစီမံကိန်း

ဘင်္ဂလားဒေ့ရှ် ဓာတ်အားဖြန့်ဖြူးရေးစနစ် အဆင့်မြှင့်တင်မှု၏ Brihart 33/11kV GIS ဓာတ်အားခွဲရုံ EPC စီမံကိန်းတွင် Huadian၊ စိတ်ကြိုက်ပြုပြင်ပြီး 33kV 11kV 20mVA ပါဝါထရန်စဖော်မာကို ဓာတ်အားခွဲရုံ၏ ပင်မအဆင့်-ဆင်းကိရိယာအဖြစ် ထောက်ပံ့ပေးခဲ့သည်။ ဒေသတွင်းရှိ မြင့်မားသောအပူချိန်နှင့် စိုထိုင်းဆများသော ကြမ်းတမ်းသောပတ်ဝန်းကျင်ကို ပစ်မှတ်ထားခြင်းဖြင့် ထုတ်ကုန်သည် ၎င်း၏ အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ထားသည်။ သံချေးတက်ခြင်း၊ အစိုဓာတ်ခံခြင်း နှင့် အပူပျံ့ခြင်း စွမ်းဆောင်ရည်တို့ကို တည်ငြိမ်သေချာစေရန် ONAF လေအေးပေးသည့်မုဒ်ကို အသုံးပြုသည်။ ဆက်တိုက်မြင့်မားသောဝန်များအောက်တွင်လုပ်ဆောင်ခြင်း။

လုပ်ငန်းစတင်ပြီးနောက်၊ စက်ပစ္စည်းများသည် 33kV ဗို့အားမြင့်ဓာတ်အားမှ 11kV သို့ အောင်မြင်စွာပြောင်းလဲခြင်းအား အောင်မြင်စွာပြီးစီးခဲ့ပါသည်။ ဖြန့်ဖြူးဗို့အား၊ Langpu တွင် မလုံလောက်သော ပါဝါထောက်ပံ့နိုင်စွမ်းနှင့် မတည်ငြိမ်သော ဗို့အားပြဿနာများကို ဖြေရှင်းပေးသည်။ ဧရိယာ။ ယင်းကြောင့် ပတ်ဝန်းကျင်စက်မှုဇုန်နှင့် လူနေရပ်ကွက်များသို့ လျှပ်စစ်ဓာတ်အား ပေးဝေနိုင်စေခဲ့ပြီး ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ပေးခဲ့သည်။ ဒေသဆိုင်ရာ မဟာဓာတ်အားလိုင်း 30% ဖြင့် တည်ငြိမ်စွာ လည်ပတ်နိုင်ခဲ့ပြီး လုပ်ငန်းစတင်ချိန်မှစ၍ လုံးဝပျက်ကွက်မှုများဖြင့် တည်ငြိမ်စွာ လည်ပတ်နိုင်ခြင်း၊ ပိုင်ရှင်နှင့် ဒေသဆိုင်ရာ အာဏာ ပိုင်များမှ ချီးကျူးစကား။

ရွေးချယ်ခြင်းနှင့် ဝယ်ယူရေး အကြံပြုချက်များ

1. မြင့်မားသောစွမ်းအင်ထိရောက်မှုစံနှုန်းများကို ဦးစားပေးပါ။

မဟာဓာတ်အားလိုင်းအား စဉ်ဆက်မပြတ် အဆင့်မြှင့်တင်ခြင်းဖြင့် စွမ်းအင်ထိန်းသိမ်းမှုနှင့် သုံးစွဲမှုလျှော့ချရေး လိုအပ်ချက်များ ဖြစ်ပါ သည်။ နိုင်ငံတော်အဆင့် I နှင့် II စွမ်းအင်ထိရောက်မှုစံချိန်စံညွှန်းများပြည့်မီရန် စက်ပစ္စည်းကိရိယာများ အထူးတလည်လိုအပ်နေရန် အကြံပြုအပ်ပါသည်။ ဝယ်ယူရေး။ Huadian ထုတ်ကုန်များသည် ဆုံးရှုံးမှုနည်းသော သံအူတိုင်များနှင့် အကောင်းဆုံး အကွေ့အကောက်များသော ဒီဇိုင်းများကို အသုံးပြုကာ လည်ပတ်မှု နည်းပါးစေသည်။ စွမ်းအင်သုံးစွဲမှုနှင့် ရေရှည်လည်ပတ်မှုကုန်ကျစရိတ်များကို ထိထိရောက်ရောက် လျှော့ချပေးခြင်း။

2. ပရောဂျက်များအတွက် စိတ်ကြိုက်ထုတ်လုပ်မှုကို ပံ့ပိုးပါ။

ကြီးမားသော စွမ်းရည်ရှိသော ထရန်စဖော်မာ၏ ဤမော်ဒယ်သည် အလွယ်တကူမရနိုင်ပါ၊ ပရောဂျက်ကို အခြေခံ၍ စိတ်ကြိုက်ပြင်ဆင်ရပါမည်။ အခြေအနေများ ဝယ်ယူမှုမပြုမီ၊ တပ်ဆင်မှုနည်းလမ်း၊ အမြင့်ပေ၊ ပတ်ဝန်းကျင်အပူချိန်နှင့် စနစ်ကဲ့သို့သော အဓိက ကန့်သတ်ဘောင်များ တိကျသော စက်ကိရိယာများ လိုက်ဖက်မှုရှိစေရန်အတွက် တိုတောင်းသော ပတ်လမ်းစွမ်းရည်ကို အတည်ပြုရပါမည်။

3. ကိုက်ညီသောပစ္စည်းကိရိယာ

ဤဗို့အားအဆင့်ထရန်စဖော်မာသည် 33kV/11kV ဗို့အားမြင့်ခလုတ်ဂီယာ၊ SF6 ဓာတ်ငွေ့လျှပ်ကာခလုတ်ကို အသုံးပြုရန်လိုအပ်သည်၊ GIS ပေါင်းစပ်လျှပ်စစ်ပစ္စည်းကိရိယာများနှင့် relay အကာအကွယ်ကိရိယာများ ပြီးပြည့်စုံသော ဓာတ်အားဖြန့်ဖြူးမှုစနစ်ဖွဲ့စည်းရန် သေချာစေရန် ဓာတ်အားလိုင်း၏ ဘေးကင်းပြီး လိုက်လျောညီထွေရှိသော လည်ပတ်မှု။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤ 33kV 11kV 20mVA ပါဝါထရန်စဖော်မာသည် ပြင်ပအမြင့်တပ်ဆင်ခြင်းအတွက် သင့်လျော်ပါသလား။

A1: ဟုတ်တယ်။ Huajidian သည် ပရောဂျက်၏ အမြင့်ပေနှင့် ပတ်ဝန်းကျင် အပူချိန်အလိုက် transformer ကို စိတ်ကြိုက်လုပ်နိုင်သည်။ ၎င်းကို မြင့်မားသော လျှပ်ကာအားဖြည့်မှု၊ ခရမ်းလွန်ဒဏ်ခံနိုင်မှု၊ ချေးနှင့် အစိုဓာတ်ကာကွယ်မှုအင်္ဂါရပ်များဖြင့် အဆင့်မြှင့်တင်ခြင်း။ ၎င်းသည် ပြင်ပလေဟာပြင်၊ အမြင့်-ဗို့အားနိမ့်ပတ်ဝန်းကျင်များအတွက် သင့်လျော်ပြီး ပြင်းထန်သောရာသီဥတုကို ခံနိုင်ရည်ရှိသည်။ အပူချိန်မြင့်မားခြင်း၊ လေပြင်းတိုက်ခြင်းနှင့် မိုးရွာသွန်းမှုကဲ့သို့သော အခြေအနေများ။

Q2- ဤ transformer အတွက် on-load tap changer နှင့် off-load tap changer configurations အကြား ကွာခြားချက်ကား အဘယ်နည်း။

A2- တည်ငြိမ်သောဇယားကွက်ပါသည့် အခြေအနေများအတွက် သင့်လျော်သော ဗို့အားချိန်ညှိမှုအတွက် Off-load tap changers များသည် စွမ်းအင်လျှော့ချရန် လိုအပ်ပါသည်။ ဗို့အားနှင့်အနိမ့်ထိပုတ်ပါပြောင်းလဲမှုကြိမ်နှုန်း; on-load tap changers များသည် စွမ်းအင်ပြတ်တောက်ခြင်းမရှိဘဲ အချိန်နှင့်တစ်ပြေးညီ ဗို့အားချိန်ညှိမှုကို ခွင့်ပြုသည်။ ဗို့အားအတက်အကျနှင့် မြင့်မားသော ဓာတ်အားလိုင်းစီမံကိန်းများအတွက် သင့်လျော်သော ပုံမှန်ဓာတ်အားထောက်ပံ့မှုကို မထိခိုက်စေဘဲ၊ power supply ယုံကြည်စိတ်ချရမှုလိုအပ်ချက်များ။ Configuration ကို လိုအပ်သလို ရွေးချယ်နိုင်ပါတယ်။

Q3- စက်၏သက်တမ်းနှင့် ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုစက်ဝန်းက အဘယ်နည်း။

A3: စံတပ်ဆင်မှုနှင့် ပုံမှန်လည်ပတ်မှုအခြေအနေအောက်တွင်၊ စက်၏သက်တမ်းသည် နှစ် 30 အထိရောက်ရှိနိုင်သည်။ အဲဒါ ဆီ insulating စမ်းသပ်ခြင်း၊ စက်ပစ္စည်း တံဆိပ်ခတ်ခြင်း စစ်ဆေးခြင်း နှင့် ဆီထည့်ခြင်း အပါအဝင် ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုကို နှစ်စဉ်ပြုလုပ်ရန် အကြံပြုထားသည်။ line parameter ချိန်ညှိခြင်း။ စက်ပစ္စည်းသည် အပြည့်အ၀ အလုံပိတ်ဖွဲ့စည်းပုံကို လက်ခံထားသောကြောင့် နေ့စဉ်ထိန်းသိမ်းမှုနည်းပါးသည်။ အလုပ်တာဝန်၊ ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စက နည်းပါးပြီး ရေရှည်လည်ပတ်မှု တည်ငြိမ်မှုအားကောင်းသည်။

ထုတ်ကုန်ဝန်ဆောင်မှုနှင့် ပူးပေါင်းဆောင်ရွက်ရေးဆိုင်ရာ အချက်အလက်

တရုတ်နိုင်ငံရှိ ပရော်ဖက်ရှင်နယ် ဗို့အားမြင့် ထရန်စဖော်မာ ထုတ်လုပ်သူနှင့် ဝန်ဆောင်မှုပေးသူအနေဖြင့် Huajidian သည် ပြီးပြည့်စုံသော ပိုင်ဆိုင်ပါသည်။ ထုတ်လုပ်မှုအရည်အချင်းများ၊ အဆင့်မြင့်ထုတ်လုပ်မှုစက်ကိရိယာများနှင့် ပရော်ဖက်ရှင်နယ်နည်းပညာအဖွဲ့။ ကမ္ဘာလုံးဆိုင်ရာ ပံ့ပိုးပေးနိုင်ပါတယ်။ ကန့်သတ်ချက်စိတ်ကြိုက်ပြုလုပ်ခြင်း၊ ပုံဆွဲဒီဇိုင်း၊ တိကျသော ကိုးကားချက်များ၊ ဆိုက်ပေါ်တွင် ပါရာမီတာများ အပါအဝင် တစ်နေရာတည်းတွင် ဝန်ဆောင်မှုပေးသော သုံးစွဲသူများ တပ်ဆင်မှုလမ်းညွှန်မှု၊ အရောင်းအပြီးထိန်းသိမ်းမှု။ ဓာတ်အားခွဲရုံစီမံကိန်း ပံ့ပိုးကူညီမှုလိုအပ်ချက်များအတွက် ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ ကျွန်ုပ်တို့သည် စိတ်ကြိုက်နည်းပညာဆိုင်ရာ ဖြေရှင်းချက်များနှင့် ဝယ်ယူရေး ကိုးကားချက်များကို ရယူရန်။

●တပ်ဆင်ခြင်းအမြင့်- အမြင့်ပေ 1000 မီတာထက်မပိုစေရပါ။

●ပတ်ဝန်းကျင်အပူချိန်: -40 ℃ ~ 40 ℃

SZ9-800 ~ 31500/35 ထရန်စဖော်မာ
