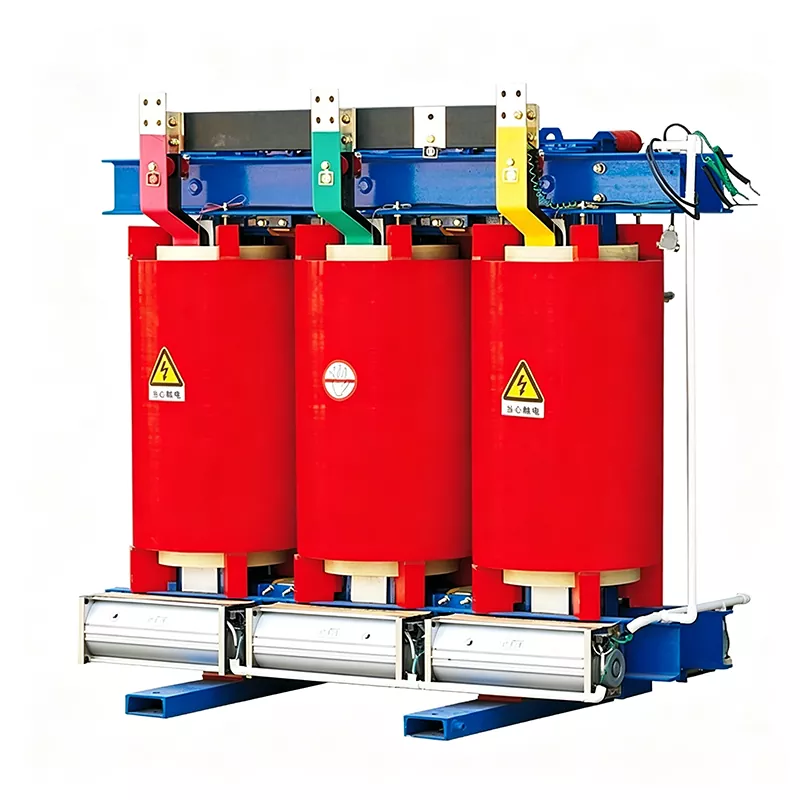

500kVA Cast Resin Dry Type Transformer

Huajidian 500kVA Cast Resin Dry Type Transformer သည် 10kV စွမ်းဆောင်ရည်မြင့် ပါဝါဖြန့်ဖြူးရေးကိရိယာတစ်ခုဖြစ်ပြီး သင့်လျော်ပါသည်။ အသေးစားနှင့် အလတ်စား ပါဝါသုံးစွဲမှု အခြေအနေများအတွက်။ ထုတ်ကုန်သည် လုံးဝဆီကင်းစင်သော အခြောက်အမျိုးအစား လျှပ်ကာကို အသုံးပြုသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံ၊ ရိုးရာဆီနှစ်မြှုပ်ထားသော စက်ကိရိယာများ၏ ဘေးကင်းရေးနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ ပြဿနာများကို အခြေခံကျကျ ဖြေရှင်းခြင်း။ ဆန်းပြားသော လက်မှုပညာနှင့် အရည်အသွေးမြင့် ကုန်ကြမ်းများကို အားကိုး၍ ရေရှည်တည်မြဲပြီး တာရှည်ခံမှုကို အာမခံပါသည်။ ဓာတ်အားဖြန့်ဖြူးရေးစနစ်၏ လည်ပတ်မှု။

အဓိက အားသာချက်များ

1. စွမ်းအင်ချွေတာရေးနှင့် ပတ်ဝန်းကျင်အတွက် အဆင်ပြေသော၊ အစိမ်းရောင် လုပ်ဆောင်ချက်

500kVA Cast Resin Dry Type Transformer သည် အန္တရာယ်ရှိသော ဓာတ်ငွေ့များ သို့မဟုတ် စွန့်ပစ်ပစ္စည်းများကို မထုတ်လုပ်ဘဲ သုညဖြစ်စေသည်။ ပတ်ဝန်းကျင်ညစ်ညမ်းမှု။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော လျှပ်စစ်သံလိုက်ဒီဇိုင်းကို အသုံးပြု၍ ထုတ်ကုန်သည် အလွန်ကောင်းမွန်သော စွမ်းအင်ထိရောက်မှု၊ 35% load တွင် 99.31% သုံးဆင့်ထိရောက်မှုကို ရရှိပြီး 2029 ခုနှစ်အတွက် နောက်ဆုံးပေါ် DOE စွမ်းအင်ထိရောက်မှုစံနှုန်းများနှင့် ကိုက်ညီပါသည်။ စီးပွားရေးလုပ်ငန်းများအတွက် ရေရှည်စွမ်းအင်သုံးစွဲမှုကို ထိရောက်စွာ လျှော့ချနိုင်ပြီး စီးပွားရေးအကျိုးအမြတ်များကို သဘာဝပတ်ဝန်းကျင်တန်ဖိုးနှင့် ညီမျှအောင် ထိန်းညှိပေးသည်။

2. ဘေးကင်းသော၊ တည်ငြိမ်ပြီး အလွန်အမင်းဝင်ရောက်စွက်ဖက်မှုကို ဆန့်ကျင်သည်။

အခြောက်အမျိုးအစား လျှပ်ကာဒီဇိုင်းသည် ဆီယိုစိမ့်မှု၊ ဆီစွန်းထင်းမှုနှင့် မီးလောင်ကျွမ်းမှုကဲ့သို့သော ဘေးကင်းရေးအန္တရာယ်များကို လုံးဝဖယ်ရှားပေးပါသည်။ တပ်ဆင်ထားသည်။ 220 ℃အဆင့်မြင့်လျှပ်ကာပစ္စည်းများဖြင့်၎င်းသည် 150 ℃အပါအ ၀ င်အပူချိန်မြင့်တက်ချိန်ညှိမှုများကိုပံ့ပိုးပေးသည် (စံ), 115 ℃, နှင့် 80 ℃, မြင့်မားသောအပူချိန်ပတ်ဝန်းကျင်များနှင့်စဉ်ဆက်မပြတ်ဝန်အခြေအနေများနှင့်အတူလိုက်လျောညီထွေ။ ပါဝင်ခြင်း။ NEMA-လိုက်လျောညီထွေရှိသော electrostatic shielding နှင့် low-noise operation technology သည် လျှပ်စစ်ဆူညံသံများကို သိသိသာသာ လျှော့ချပေးသည် ။ တည်ငြိမ်ပြီး ဆူညံသံနည်းသော လုပ်ဆောင်ချက်ကို သေချာစေရန်နှင့် ယာယီ အနှောင့်အယှက်ပေးသည်။

3. ရိုးရှင်းသောထိန်းသိမ်းမှုနှင့် ကျယ်ပြန့်စွာအသုံးချနိုင်မှု

Eliminating the need for oil changes and maintenance associated with traditional oil-immersed equipment significantly အလုပ်သမားနှင့် ပြုပြင်ထိန်းသိမ်းရေးစရိတ်များကို လျှော့ချပေးသည်။ Featuring self-cleaning and self-cooling functions, reducing the frequency and နေ့စဉ်ထိန်းသိမ်းမှု၏ရှုပ်ထွေး။ Supports optional aluminum or copper windings, with flexible voltage parameter စိတ်ကြိုက်ပြင်ဆင်ခြင်း; standard NEMA1 ventilation enclosure, with optional NEMA3R waterproof enclosure, suitable for various complex working conditions such as indoor, outdoor, humid, dusty, and corrosive environments.

4. ကြွယ်ဝသောဖွဲ့စည်းပုံနှင့် စိတ်ကြိုက်ပြင်ဆင်ခြင်း။

500 kva Cast Resin Dry Type Transformer သည် booster ပန်ကာများ တပ်ဆင်ထားနိုင်သည် (ဝန်ပိုနိုင်စွမ်းကို မြှင့်တင်ရန်)၊ မြင့်မားသော နှင့် အနိမ့်ဗို့အား ပေါင်းစပ်ထားသော ဆားကစ်ဘရိတ်ကာများ၊ ရေလှိုင်းကာကွယ်ရေးကိရိယာများ၊ အချက်ပေးစနစ်ပါရှိသော ဒစ်ဂျစ်တယ်အပူချိန်ထိန်းချုပ်မှု အာရုံခံကိရိယာများ လုပ်ဆောင်ချက်များနှင့် SCADA စောင့်ကြည့်ရေး အင်တာဖေ့စ်များ။ ၎င်းသည် OSHPD-လိုက်လျောညီထွေဖြစ်စေသော ငလျင်အားဖြည့်သွင်းမှု၊ 50/60Hz ကိုလည်း ပံ့ပိုးပေးသည်။ dual-frequency လုပ်ဆောင်ချက်နှင့် impedance စိတ်ကြိုက်ပြုလုပ်ခြင်း။ စိတ်ကြိုက်ဖြေရှင်းချက်အားလုံးကို ပရော်ဖက်ရှင်နယ် စိစစ်ပြီးပါပြီ။ နိုင်ငံတကာစက်မှုလုပ်ငန်းစံနှုန်းများကို အပြည့်အဝလိုက်နာပါ။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

- အဆင့်သတ်မှတ် စွမ်းရည်- 500kVA

- Phases အရေအတွက်- အဆင့်သုံးဆင့် (တစ်ဆင့်တည်းနှင့် တွဲဖက်အသုံးပြုနိုင်သည်)

- Primary Voltage: 208V-600V (480V၊ 600V မြစ်ဝကျွန်းပေါ်ချိတ်ဆက်မှု စသည်ဖြင့်)

- ဒုတိယဗို့အား- 208Y/120V၊ 480Y/277V (စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးထားသည်)

- အကွေ့အကောက်ပစ္စည်းများ- အလူမီနီယမ်အကွေ့အကောက်/ကြေးနီအကွေ့အကောက်များ (ချန်လှပ်ထားနိုင်သည်)

- အပူချိန်မြင့်တက်မှုအဆင့်သတ်မှတ်ချက်: 150 ℃ (စံ), 115 ℃, 80 ℃ (220 ℃ insulation အတန်း)

- ဗို့အားထိန်းညှိနည်းလမ်း- ±2×2.5% မူလဘေးဘက်ထိပုတ်ပါ စည်းမျဉ်း

- အအေးခံနည်း- သဘာဝလေအေးပေးစက် (AN)

- Protective Cabinet- NEMA1 လေဝင်လေထွက်ရှိသော ကက်ဘိနက် (NEMA3R အပြည့်အ၀ အလုံပိတ် ကက်ဘိနက် ရွေးချယ်နိုင်သည်)

- Load Compatibility- K-factor 4/9/13/20+၊ ကြိမ်နှုန်းပြောင်းပေးသူများ နှင့် ဒေတာကဲ့သို့သော လိုင်းမဟုတ်သော ဝန်များအတွက် သင့်လျော်သည်။ ပစ္စည်းကိရိယာ

- စံနှုန်းများ- IEEE၊ ANSI၊ NEMA၊ UL၊ CSA၊ DOE စွမ်းအင်ထိရောက်မှုစံနှုန်း 2029

Impedance Range- Standard 3%-7% (စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်)

လျှောက်လွှာအခြေအနေများ

ဘေးကင်းမှု၊ ပတ်ဝန်းကျင်သဟဇာတဖြစ်မှု၊ တည်ငြိမ်သောလည်ပတ်မှုနှင့် ရိုးရှင်းသောထိန်းသိမ်းမှုဆိုင်ရာ ၎င်း၏အားသာချက်များဖြင့်၊ ဤ 500 Kva Cast Resin Dry Type Transformer သည် အမျိုးမျိုးသော ပါဝါအသုံးပြုမှု အခြေအနေများအတွက် အပြည့်အဝ လိုက်လျောညီထွေရှိပြီး ပါဝါကို ထိရောက်စွာ ပြီးမြောက်စေပါသည်။ ပြောင်းလဲခြင်းနှင့် ဖြန့်ဖြူးခြင်း။ စက်မှုအလုပ်ရုံများ၊ စက်ယန္တရားများထုတ်လုပ်သည့် အခြေစိုက်စခန်းများ၊ စီးပွားဖြစ် လုပ်ငန်းများတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ ရှုပ်ထွေးမှုများ၊ လူနေရပ်ကွက်များ၊ ဒေတာစင်တာများနှင့် အခြားနေရာများ၊ အထူးသဖြင့် မြင့်မားသောပတ်ဝန်းကျင်များအတွက် သင့်လျော်သည်။ မီးဘေးအန္တရာယ်ကာကွယ်ရေး၊ ပတ်ဝန်းကျင်ကာကွယ်ရေးနှင့် ဆူညံသံလျှော့ချရေးတို့အတွက် လိုအပ်ချက်များ။

Real-world Application Case

ဗီယက်နမ်နိုင်ငံ တောင်ပိုင်းရှိ ကုန်ထုတ်စက်မှုဥယျာဉ်တစ်ခုတွင် အပူချိန်နှင့် စိုထိုင်းဆ မြင့်မားပြီး ရှုပ်ထွေးသော လိုင်းမဟုတ်သော အတွေ့အကြုံရှိသည်။ ၎င်း၏ထုတ်လုပ်ရေးကိရိယာများပေါ်တွင်တင်။ 2023 ခုနှစ်တွင် ပန်းခြံသည် Huajidian 500kVA Cast Resin Dry Type Transformers ခြောက်လုံးကို ဝယ်ယူခဲ့သည်။ ပရောဂျက်တွင် စိတ်ကြိုက် NEMA3R ရေစိုခံ နှင့် ဖုန်ဒဏ်ခံ ဗီဒိုများ ပါရှိပြီး အပူချိန် 115 ဒီဂရီ နိမ့်သည် ဖွဲ့စည်းမှုပုံစံ၊ K9 ဆန့်ကျင်ဘက်မဟုတ်သော ဝန်ဒီဇိုင်းနှင့် ပေါင်းစပ်ထားပြီး၊ မကြာခဏ စက်စတင်ခြင်းနှင့် ပိတ်ခြင်းတို့ကို လိုက်လျောညီထွေဖြစ်အောင်၊ အခြေအနေများ စက်ပစ္စည်းများသည် ဆီယိုစိမ့်ခြင်း သို့မဟုတ် ချို့ယွင်းမှုမရှိဘဲ နှစ်နှစ်ကျော်ကြာ ဆက်တိုက်လည်ပတ်နေခဲ့သည်။ တည်ငြိမ်သောဗို့အားထွက်ရှိမှုကို ထိန်းသိမ်းထားပြီး ထုတ်လုပ်မှုလိုင်း၏ စဉ်ဆက်မပြတ်လည်ပတ်မှုကို သေချာစေသည်။ ဒါက အထောက်အကူ ဖြစ်စေပါတယ်။ စက်မှုဥယျာဉ်သည် ပြုပြင်ထိန်းသိမ်းမှုနှင့် စွမ်းအင်ကုန်ကျစရိတ်များကို နှစ်စဉ် ၁၅ ရာခိုင်နှုန်းခန့် လျှော့ချပေးသည်။

ပြင်းထန်သော အရည်အသွေးစမ်းသပ်မှုစနစ်

ISO9001 စံသတ်မှတ်ထားသော စီမံခန့်ခွဲမှုစနစ်အပေါ် အခြေခံ၍ Huajidian သည် လူတိုင်းအတွက် လုပ်ငန်းစဉ်ပြည့် အရည်အသွေးထိန်းချုပ်မှုကို အကောင်အထည်ဖော်သည်။ 500kVA အခြောက်အမျိုးအစား ထရန်စဖော်မာ။ စက်ရုံမှမထွက်မီ၊ ထုတ်ကုန်များသည် အလှည့်ကျအချိုးအပါအဝင် စမ်းသပ်မှုအစုံအလင်ကို ခံယူရသည်။ အတည်ပြုခြင်း၊ လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ခြင်း၊ ဝန်အပြည့်လုပ်ဆောင်ခြင်းစမ်းသပ်ခြင်း၊ အပူချိန်မြင့်တက်ခြင်းစမ်းသပ်ခြင်းနှင့် ယာယီ ကိုယ်ခံစွမ်းအားစမ်းသပ်ခြင်း။ လုပ်ငန်းစဉ်များအားလုံးသည် နိုင်ငံတကာစက်မှုလုပ်ငန်းစံနှုန်းများကို တင်းတင်းကျပ်ကျပ်လိုက်နာပါသည်။ စာမေးပွဲအားလုံးအောင်ပြီးမှသာ ဖြေဆိုနိုင်မည်ဖြစ်သည်။ စက်ပစ္စည်းများသည် ရှုပ်ထွေးသောအခြေအနေများအောက်တွင် စဉ်ဆက်မပြတ်နှင့် တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန် စက်ရုံမှထွက်ခွာသွားပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤ 500 kva Cast Resin Dry Type Transformer ၏ အဓိက အားသာချက်များမှာ ရိုးရာဆီနှစ်မြှုပ်ခြင်းထက် အဘယ်နည်း။ ထရန်စဖော်မာ?

ဤထုတ်ကုန်သည် ရိုးရာဆီနှစ်မြှုပ်ထားသော ဒီဇိုင်းကို စွန့်ပယ်ပြီး အပြည့်အဝ အစေးခြောက်အမျိုးအစား လျှပ်ကာဖွဲ့စည်းပုံကို လက်ခံပါသည်။ ဒီ ဆီယိုစိမ့်မှု၊ ဆီညစ်ညမ်းမှုနှင့် အရင်းအမြစ်ရှိ မီးလောင်ကျွမ်းမှုကဲ့သို့သော ဘေးကင်းလုံခြုံရေးဆိုင်ရာ အန္တရာယ်များကို ဖယ်ရှားပေးကာ ညစ်ညမ်းမှု လုံးဝမရှိစေပါ။ နှင့် ပိုမိုမြင့်မားသောစွမ်းအင်ထိရောက်မှု။ ပုံမှန်ဆီ အပြောင်းအလဲနှင့် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်မှုကို သိသိသာသာ လျှော့ချပေးသည်။ ရေရှည်လည်ပတ်မှုကုန်ကျစရိတ်၊ ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပေးပြီး အိမ်တွင်း၊ လူနေထူထပ်သော၊ ပတ်ဝန်းကျင်က တောင်းဆိုနေတဲ့ ပတ်ဝန်းကျင်။

Q2- ဤထရန်စဖော်မာသည် သတ်မှတ်ချက်ဘောင်နှင့် အထူးလည်ပတ်မှုအခြေအနေ စိတ်ကြိုက်ပြုလုပ်ခြင်းကို ပံ့ပိုးပေးပါသလား။

It supports full-scenario personalized customization. Aluminum or copper windings can be selected based on cost and performance requirements, and voltage parameters, temperature rise levels, and protective cabinets can be flexibly စိတ်ကြိုက် It can adapt to special operating conditions such as high temperature, humidity, dust, and corrosion, and can also be equipped with functions such as booster cooling, seismic reinforcement, and intelligent monitoring. အားလုံး customized products meet international energy efficiency and safety standards.

Q3- ထုတ်ကုန်၏ ပြုပြင်ထိန်းသိမ်းမှု စက်ဝန်းနှင့် ကုန်ကျစရိတ်များသည် အဘယ်နည်း။

ဤထုတ်ကုန်သည် ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာများ လိုအပ်သော ပုံမှန်ဆီပြောင်းလဲမှုများအတွက် လိုအပ်မှုကို ဖယ်ရှားပေးကာ ရိုးရှင်းစေသည်။ ပြုပြင်ထိန်းသိမ်းမှု။ ပုံမှန်ထိန်းသိမ်းမှုတွင် ရိုးရှင်းသောဖုန်မှုန့်များကို ဖယ်ရှားခြင်းနှင့် ကန့်သတ်ချက်စစ်ဆေးမှုများကို 3-6 လတစ်ကြိမ်သာ လိုအပ်သည်။ ပါရှိပါတယ်။ ကိုယ်တိုင်သန့်ရှင်းရေးနှင့် ကိုယ်တိုင်အအေးပေးသည့်လုပ်ဆောင်ချက်များသည် ပြုပြင်ထိန်းသိမ်းမှုအကြိမ်ရေကို သိသိသာသာလျှော့ချပေးသည်။ မိရိုးဖလာနဲ့ ယှဉ်တယ်။ ဆီနှစ်မြုပ်ထားသော စက်ပစ္စည်းများသည် နှစ်စဉ်ပြုပြင်ထိန်းသိမ်းမှုလုပ်အားနှင့် ပစ္စည်းကုန်ကျစရိတ်၏ 60% ကျော်ကို သက်သာစေပြီး သက်သာရာရစေသည်။ စုစုပေါင်းဘဝသံသရာကုန်ကျစရိတ်။

အနာဂတ် ပူးပေါင်းဆောင်ရွက်ရေး

၎င်း၏ သာလွန်ကောင်းမွန်သော ထုတ်ကုန်စွမ်းဆောင်ရည်နှင့် တင်းကြပ်သော အရည်အသွေး အာမခံချက်ဖြင့် Huajidian 500kVA Cast Resin Dry Type Transformer သည် ကမ္ဘာ့ဈေးကွက်တွင် ကျယ်ကျယ်ပြန့်ပြန့် အသိအမှတ်ပြုမှု ရရှိခဲ့သည်။ ကုမ္ပဏီသည် အိမ်မှဖောက်သည်များကို စိတ်ရင်းမှန်ဖြင့် ကြိုဆိုပါသည်။ နှင့်ပြည်ပမှကျွန်ုပ်တို့၏စက်ရုံသို့သွားရောက်ကြည့်ရှုစစ်ဆေးခြင်းနှင့်ပူးပေါင်းဆောင်ရွက်မှုအတွက်ဆွေးနွေးရန်။ ကမ္ဘာလုံးဆိုင်ရာကို ဆက်လက်ပံ့ပိုးပေးသွားမှာပါ။ အရည်အသွေးမြင့်၊ စွမ်းဆောင်ရည်မြင့်မားပြီး စိတ်ကြိုက်ပြင်ဆင်နိုင်သော ပါဝါဖြန့်ဖြူးမှုဖြေရှင်းချက်များဖြင့် သုံးစွဲသူများ။

● တပ်ဆင်မှုအမြင့်- အမြင့်ပေ 1000 မီတာထက် မပိုစေရပါ။

● အရင်းအမြစ်ဗို့အား၏ Waveform သည် sine wave နှင့် အနီးစပ်ဆုံးဖြစ်သည်။

● Multi-phase ရင်းမြစ်ဗို့အား၏ အချိုးညီမှု-

  Multi-phase Transformer ၏ချိတ်ဆက်ထားသောဗို့အားသည် ခန့်မှန်းခြေအားဖြင့် symmetrical ဖြစ်သင့်သည်။

● ပတ်ဝန်းကျင်အပူချိန်-

  အမြင့်ဆုံးအပူချိန် +40 ℃

  အများဆုံးနေ့စဉ်ပျမ်းမျှလေထုအပူချိန်: +30 ℃

  နှစ်စဉ်ပျမ်းမျှလေထုအပူချိန် အမြင့်ဆုံး : +20 ℃

  အနည်းဆုံး လေအပူချိန် : -30 ℃ (အိမ်တွင်း ထရန်စဖော်မာများအတွက် အသုံးပြုနိုင်သည်)

SCZ (B) 9-6 ~ 10kV ထရန်စဖော်မာ

အမိန့်လမ်းညွှန်

ကျေးဇူးပြု၍ ကျေးဇူးပြု၍ ထုတ်ကုန်မော်ဒယ်၊ အဆင့်သတ်မှတ်ထားသော စွမ်းရည်၊ HV/LV အဆင့်သတ်မှတ်ထားသော ဗို့အားနှင့် ဗို့အားမြင့်ထိပုတ်ခြင်းအကွာအဝေး၊ အဆင့်နံပါတ်၊ ကြိမ်နှုန်း၊ ချိတ်ဆက်မှုအဖွဲ့သင်္ကေတ စသည်ဖြင့် မှာယူမှုအား သတ်မှတ်ပေးပါ။
