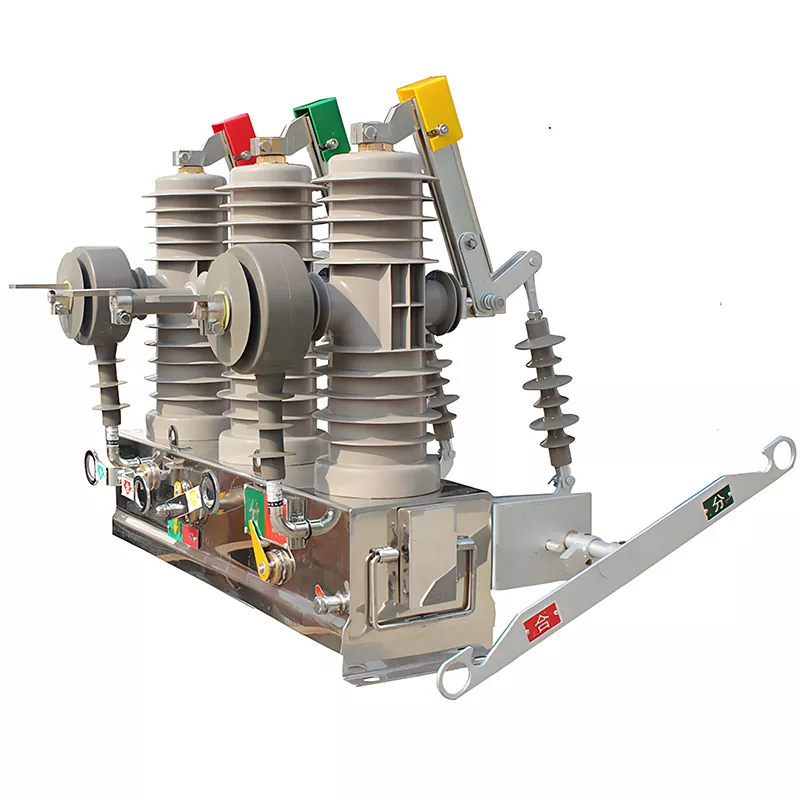

11kV Pole-Mounted Vacuum Circuit Breaker

HUAJIDIAN 11kV Pole-Mounted Vacuum Circuit Breaker သည် သမားရိုးကျ ပြင်ပခလုတ်များ၏ နာကျင်မှုကို ကိုင်တွယ်ဖြေရှင်းရန် ဒီဇိုင်းထုတ်ထားသော ဆင့်ကဲဖြစ်စဉ်ကို ကိုယ်စားပြုသည်-- ချို့ယွင်းမှုနှုန်း မြင့်မားခြင်း၊ ပြုပြင်ထိန်းသိမ်းမှု ခက်ခဲခြင်းနှင့် အကန့်အသတ်ရှိသော လုပ်ဆောင်နိုင်စွမ်းများ။ အဆင့်သတ်မှတ်ထားသော ဗို့အား 12kV ဖြင့်၊ ၎င်းသည် သုံးဆင့် AC 50Hz ပြင်ပဖြန့်ဖြူးရေးကွန်ရက်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ သမားရိုးကျ နွေဦးယန္တရားများမှ ဝေးရာသို့ ရွေ့လျားကာ၊ ၎င်းသည် ပေါ့ပါးသောဖွဲ့စည်းပုံနှင့် ဝတ်ဆင်မှုနည်းသော အစိတ်အပိုင်းများပါ၀င်သည့် အဆင့်မြင့် အမြဲတမ်းသံလိုက်လည်ပတ်မှုယန္တရားကို အသုံးပြုသည်။ ဖုန်စုပ်စက်ဖြင့် ပေါင်းစပ်ထားသောကြောင့် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို ရရှိစေပါသည်။ ထုတ်ကုန်သည် အမျိုးမျိုးသော ဆက်သွယ်ရေးနည်းလမ်းများ (GPRS နှင့် fiber optics ကဲ့သို့သော) ဆက်သွယ်ရေးနည်းလမ်းများကို ပံ့ပိုးပေးသည့် အသိဉာဏ်တိုင်းတာခြင်း၊ ထိန်းချုပ်ခြင်းနှင့် အကာအကွယ်စနစ်တစ်ခု ပေါင်းစပ်ထားသောကြောင့် အလိုအလျောက်အမှားအယွင်းဖော်ထုတ်ခြင်း၊ အဝေးထိန်းစနစ်၊ အချိန်နှင့်တစ်ပြေးညီ ဒေတာစောင့်ကြည့်ခြင်းနှင့် တိကျသောအမှားအယွင်းများကို သီးခြားခွဲထုတ်ခြင်းတို့ကို ဖြည့်ဆည်းပေးသောကြောင့် ဖြန့်ဝေမှုကွန်ရက်အလိုအလျောက်စနစ် (FA) တွင် မောင်းသူမဲ့လုပ်ဆောင်မှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးပါသည်။

အဓိကထုတ်ကုန် အားသာချက်များ

1. ယုံကြည်စိတ်ချရသောဖွဲ့စည်းပုံ၊ အလွန်နည်းသော ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်

အမြဲတမ်းသံလိုက်လည်ပတ်မှုယန္တရားကိုအသုံးပြုခြင်းဖြင့်၊ ဒီဇိုင်းသည် ရိုးရာနွေဦးယန္တရားများတွင်တွေ့ရှိရသောရှုပ်ထွေးသောဂီယာတည်ဆောက်ပုံများကိုလုံးဝဖယ်ရှားပစ်သည်။ အစိတ်အပိုင်းများ နည်းပါးပြီး ဝတ်ဆင်နိုင်သော elastic အစိတ်အပိုင်းများ မရှိသဖြင့်၊ ၎င်းသည် စက်ပိုင်းဆိုင်ရာ ပင်ပန်းနွမ်းနယ်မှုနှင့် ရိုးရာစက်ပစ္စည်းများတွင် ဖြစ်လေ့ရှိသော ချို့ယွင်းမှုနှုန်းမြင့်မားခြင်းနှင့် ပတ်သက်သည့် ပြဿနာများကို အခြေခံကျကျ ဖြေရှင်းပေးပါသည်။

2. ထူးခြားသော အသက်ရှည်ခြင်း၊ မကြာခဏ လည်ပတ်ခြင်းအတွက် သင့်လျော်သည်။

11kV Pole-Mounted Vacuum Circuit Breaker သည် လည်ပတ်မှု 30,000 အထိ စက်ပိုင်းဆိုင်ရာ သက်တမ်း ရှိသည်။ ၎င်းသည် ရေရှည်တွင် မကြာခဏ အဖွင့်နှင့် အပိတ်စက်များကို ခံနိုင်ရည်ရှိပြီး အလိုအလျောက် ပြန်လည်ပိတ်ခြင်းနှင့် ကြိမ်နှုန်းမြင့်ပြောင်းခြင်း ပါ၀င်သည့် စမတ်ဖြန့်ဝေသည့် ဂရစ်အက်ပလီကေးရှင်းများအတွက် လုံးဝသင့်လျော်ပါသည်။ ၎င်းသည် မကြာခဏ လည်ပတ်မှုကြောင့် ဖြစ်ရသည့် စက်ပစ္စည်း ပျက်စီးမှုကို ကာကွယ်ပေးပြီး ဂရစ်အော်တိုစနစ်၏ စဉ်ဆက်မပြတ် တည်ငြိမ်သော စွမ်းဆောင်ရည်ကို သေချာစေသည်။

3. အကြမ်းပတမ်း ပြတ်တောက်မှု ကိုင်တွယ်မှု၊ ဘေးကင်းပြီး တည်ငြိမ်သော လုပ်ဆောင်ချက်

25kA အဆင့်သတ်မှတ်ထားသော short-circuit breaking current ဖြင့်၊ ယူနစ်သည် 30 ဆက်တိုက် short-circuit breaking လုပ်ဆောင်ချက်များကို ယုံကြည်စိတ်ချစွာ လုပ်ဆောင်နိုင်သည်။ Built-in မိုက်ခရိုပရိုဆက်ဆာ-အခြေခံကာကွယ်မှုယူနစ်ဖြင့် တပ်ဆင်ထားပြီး၊ ၎င်းသည် ဗို့အားပိတ်ဆို့ခြင်း၊ သုညဆက်တိုက်ကာကွယ်ခြင်းနှင့် အလိုအလျောက်ပြန်လည်ရယူခြင်းအပါအဝင် အဆင့်သုံးဆင့် ဦးတည်ချက်ပြန်လျှောစီးခြင်းကာကွယ်မှုအပါအဝင် ပြီးပြည့်စုံသော အကာအကွယ်လုပ်ဆောင်ချက်များကို ပါရှိသည်။ ၎င်းသည် grid ချို့ယွင်းချက်များကို လျင်မြန်စွာဖော်ထုတ်ပြီး သီးခြားခွဲထုတ်ကာ အမှားအယွင်းများ ပြန့်ပွားခြင်းကို တားဆီးကာ ဇယားကွက်လုပ်ဆောင်မှု၏ ဘေးကင်းမှုကို အားဖြည့်ပေးပါသည်။

4. Intelligent Integration & Remote Management

၎င်းသည် တိုင်းတာခြင်း၊ ထိန်းချုပ်ခြင်း၊ အကာအကွယ်ပေးခြင်းနှင့် ဆက်သွယ်ရေးလုပ်ဆောင်ချက်များကို ယူနစ်တစ်ခုတည်းတွင် ပေါင်းစပ်ထည့်သွင်းပြီး အဝေးထိန်းခလုတ် (အဖွင့်/အပိတ်)၊ အချိန်နှင့်တပြေးညီ ပါဝါဒေတာစောင့်ကြည့်ခြင်း၊ အမှားအယွင်းအချက်ပြခြင်းနှင့် ဒေတာတင်ခြင်းတို့ကို ပံ့ပိုးပေးပါသည်။ GPRS နှင့် fiber optics ကဲ့သို့သော ပင်မဆက်သွယ်ရေးမုဒ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်၊ ၎င်းသည် ဖြန့်ဝေကွန်ရက်များ၏ ဒစ်ဂျစ်တယ်၊ မြင်သာထင်သာရှိပြီး ဉာဏ်ရည်ထက်မြက်သော O&M (လုပ်ငန်းဆောင်တာနှင့် ပြုပြင်ထိန်းသိမ်းမှု) ကိုဖွင့်ရန်အတွက် စမတ်ဂရစ်စီမံခန့်ခွဲမှုပလပ်ဖောင်းများနှင့် ချောမွေ့စွာ ချိတ်ဆက်ပေးပါသည်။

5. အလွန်အမင်း ပြင်ပပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေရှိမှု

ကြမ်းတမ်းသော ပြင်ပအခြေအနေများအတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး မြင့်မားသောကာကွယ်မှုအဆင့်ကို ပါ၀င်ပြီး အလွန်အမင်းအပူချိန်အကွာအဝေး -40°C မှ +70°C အတွင်း တည်ငြိမ်စွာလုပ်ဆောင်သည်။ ၎င်းသည် အမြင့်ပေ 2,000 မီတာအထိ နှင့် Class V ပြင်းထန်သော လေထုညစ်ညမ်းမှုရှိသော နေရာများအတွက် သင့်လျော်သည်။ မြင့်မားသော အပူချိန်၊ အနိမ့်ပိုင်း၊ ချေးနှင့် ဖုန်မှုန့်များကို ကောင်းစွာခံနိုင်ရည်ရှိသဖြင့် ၎င်းသည် ကမ်းရိုးတန်းဒေသ၊ စက်မှုဇုန်များနှင့် အမြင့်ပိုင်းဒေသများအပါအဝင် ကွဲပြားရှုပ်ထွေးသော ပြင်ပပတ်ဝန်းကျင်များသို့ လိုက်လျောညီထွေဖြစ်စေသည်။

လျှောက်လွှာအခြေအနေများ

1. ဓာတ်အားခွဲရုံပေါင်းစည်းခြင်း- ဓာတ်အားခွဲရုံ ပင်မထရန်စဖော်မာ၏ 10kV ဘက်ခြမ်းရှိ အထွက် feeder ခလုတ်အဖြစ် ဆောင်ရွက်သည်၊၊ လုံခြုံသော switching နှင့် feeder circuit များအတွက် အမှားအယွင်းကာကွယ်မှုတို့ကို အာမခံပါသည်။

2. လိုင်းပြန်လည်ပြင်ဆင်ခြင်းနှင့် အဆင့်မြှင့်တင်ခြင်း- အပိုင်းခွဲပိုင်းခွဲခြင်း သို့မဟုတ် ချိတ်ဆက်ခြင်းခလုတ်များအဖြစ် ဖြန့်ချီရေးလိုင်းများ/တာဝါတိုင်များပေါ်တွင် အပိုင်းပိုင်းခွဲထားသည့် ပါဝါထောက်ပံ့မှုနှင့် အမှားအယွင်းများကို ခွဲထုတ်ခြင်းတို့ကို လုပ်ဆောင်ရန် တပ်ဆင်ထားသည်။

3. အထွေထွေဖြန့်ဖြူးမှုအခြေအနေများ- မြို့ပြစမတ်ဂရစ်များ၊ ကျေးလက်ဓာတ်အား အဆင့်မြှင့်တင်မှုများ၊ စက်မှုနှင့် သတ္တုတွင်းလုပ်ငန်းများ၊ လူနေရပ်ကွက်များနှင့် စီးပွားရေးပန်းခြံများတွင် ဓာတ်အားဖြန့်ဖြူးမှုကို ထိန်းချုပ်ရန်အတွက် သင့်လျော်သည်။

4. ယုံကြည်စိတ်ချရမှု မြင့်မားသော ပါဝါထောက်ပံ့မှု အခြေအနေများ- မြင့်မားသော ထောက်ပံ့ရေး ယုံကြည်စိတ်ချရမှုနှင့် ဖြန့်ဖြူးရေးကွန်ရက် အလိုအလျောက်စနစ် အဆင့်မြှင့်တင်မှုများ လိုအပ်သော နေရာများအတွက် အထူးသင့်လျော်ပါသည်။ ၎င်းသည် မှားယွင်းသောအပိုင်းများကို လျင်မြန်စွာ သီးခြားခွဲထုတ်ပြီး သက်ရောက်မှုမရှိသောနေရာများသို့ ပါဝါပြန်လည်ရရှိကာ ဝန်ဆောင်မှုအရည်အသွေးကို သိသိသာသာ မြှင့်တင်ပေးပါသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

Real-World Application Case

ကိစ္စ- Anhui ရှိ ကျေးလက် Grid အလိုအလျောက် အဆင့်မြှင့်တင်ရေး ပရောဂျက်

2025 ခုနှစ်တွင် Anhui ပြည်နယ်၊ Bengbu မြို့၊ Guzhen ကောင်တီသည် HUAJIDIAN 11kV pole-mounted vacuum circuit breakers များကို အများအပြားအသုံးပြုကာ ကျေးလက် grid အလိုအလျောက်စနစ် အဆင့်မြှင့်တင်ရေး ပရောဂျက်ကို စတင်ခဲ့သည်။ မူလဒေသကျေးလက်ကွက်လပ်သည် အလိုအလျောက်စနစ်နည်းပါးပြီး မကြာခဏ ချို့ယွင်းချက်များဖြင့် လက္ခဏာရပ်ဖြစ်သော ရိုးရာခလုတ်ဂီယာကို အားကိုးသည်။ လိုင်းပြတ်တောက်မှုများကြောင့် ကျေးလက်နေပြည်သူများနှင့် မြို့နယ်စီးပွားရေးလုပ်ငန်းများ၏ ယုံကြည်စိတ်ချရသော လျှပ်စစ်ဓာတ်အားလိုအပ်ချက်ကို ဖြည့်ဆည်းပေးရန် ပျက်ကွက်မှုများ ကျယ်ကျယ်ပြန့်ပြန့် ဖြစ်ပေါ်ခဲ့သည်။

ပရောဂျက်သည် ဒေသခံအသုံးပြုသူများအတွက် ပါဝါထောက်ပံ့မှုကို အနှောင့်အယှက်မရှိစေဘဲ ဖြန့်ဖြူးလိုင်းများ၏ အဓိကအပိုင်းများတွင် ဤအသိဉာဏ် circuit breaker တပ်ဆင်ရန် တိုက်ရိုက်-လိုင်းရှောင်ကွင်းနည်းလမ်းကို အသုံးပြုထားသည်။ ၎င်း၏ အမြဲတမ်းသံလိုက်ယန္တရား၏ တည်ငြိမ်သောစွမ်းဆောင်ရည်နှင့် အသိဉာဏ်ချို့ယွင်းမှု ဖော်ထုတ်ခြင်းစနစ်အား အသုံးချခြင်းဖြင့်၊ စက်သည် မီလီစက္ကန့်အဆင့် အမှားအယွင်းရှာဖွေတွေ့ရှိမှုကို ရရှိပြီး ချို့ယွင်းနေသည့် လိုင်းအပိုင်းများကို အလိုအလျောက် ခွဲထုတ်ကာ သက်ရောက်မှုမရှိသောနေရာများသို့ လျင်မြန်စွာ ပါဝါပြန်လည်ရရှိစေသည်။

စက်အား ဖြန့်ကျက်ပြီးနောက်၊ ဒေသဆိုင်ရာ ကျေးလက်ဓာတ်အားလိုင်းများ ချို့ယွင်းမှုများကြောင့် ဓာတ်အားပြတ်တောက်မှုနှုန်း သိသိသာသာ ကျဆင်းသွားကာ ဒေသဆိုင်ရာ ဓာတ်အားထောက်ပံ့မှု စိတ်ချရမှု 99.98% အထိ မြင့်တက်လာခဲ့သည်။ ထုတ်ကုန်၏ အပူချိန်နိမ့်မှုနှင့် လေးလံသော လေထုညစ်ညမ်းမှုကို ကောင်းစွာခံနိုင်ရည်ရှိပြီး ရှုပ်ထွေးသောကျေးလက်ပြင်ပပတ်ဝန်းကျင်အတွက် လုံးဝသင့်လျော်ပါသည်။ ၎င်းသည် ရေရှည်တွင် ပြုပြင်ထိန်းသိမ်းမှုကင်းစင်ပြီး လျှပ်စစ်ဓာတ်အားလိုင်း လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ ဝန်ထုပ်ဝန်ပိုးကို ထိရောက်စွာ လျှော့ချပေးကာ ကျေးလက် စမတ်ဂရစ်များကို အဆင့်မြှင့်တင်ခြင်း၏ ပန်းတိုင်ကို အောင်မြင်စွာ အကောင်အထည်ဖော်နိုင်မည်ဖြစ်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- အမြဲတမ်းသံလိုက်ယန္တရားရဲ့ အဓိကအားသာချက်တွေက ရိုးရာနွေဦးယန္တရားတွေနဲ့ယှဉ်ရင် ဘာတွေလဲ။

HUAJIDIAN အမြဲတမ်းသံလိုက်ယန္တရားသည် ရိုးရာနွေဦးယန္တရားများတွင်တွေ့ရသော ရှုပ်ထွေးသော ဂီယာတည်ဆောက်ပုံများကို ဖယ်ရှားပေးသည်။ ပျော့ပျောင်းသောအတွင်းပိုင်းဒီဇိုင်းနှင့် အားနည်းချက်ရှိသော elastic အစိတ်အပိုင်းများမရှိသဖြင့်၊ ၎င်းသည် စပရိန်ယန္တရားများနှင့်ဆက်စပ်သော မြင့်မားသောကျရှုံးမှုနှုန်းများကဲ့သို့သော ပစ္စည်းပင်ပန်းနွမ်းနယ်မှု၊ ယိုစိမ့်မှုနှင့် မြင့်မားသောချို့ယွင်းမှုနှုန်းများကဲ့သို့သော ပြဿနာများကို အခြေခံကျကျဖြေရှင်းပေးသည်။ စက်ပစ္စည်းသည် သာလွန်ကောင်းမွန်သော လည်ပတ်တည်ငြိမ်မှုနှင့် စက်ပိုင်းဆိုင်ရာ လုပ်ဆောင်ချက်ပေါင်း 30,000 အထိ သက်တမ်းကို ပံ့ပိုးပေးကာ မကြာခဏ ကူးပြောင်းခြင်းနှင့် ဖြန့်ဖြူးရေးကွန်ရက်များတွင် အလိုအလျောက် ပြန်လည်ရယူခြင်းကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် သုံးစွဲသူများအတွက် ရေရှည် O&M ကုန်ကျစရိတ်များကို သိသိသာသာ လျှော့ချပေးကာ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော လည်ပတ်မှုကိုလည်း လုပ်ဆောင်နိုင်သည်။

Q2- ဤဆားကစ်ဖြတ်ကိရိယာသည် ပြင်းထန်သောပြင်ပအခြေအနေများကို ခံနိုင်ရည်ရှိပါသလား။

ဟုတ်ကဲ့။ ဤထုတ်ကုန်သည် -40°C မှ +70°C အတွင်း အပူချိန်အကွာအဝေးအတွင်း တည်ငြိမ်စွာ လည်ပတ်နိုင်ပြီး အမြင့်ပေ 2,000 မီတာနှင့် Class V ပြင်းထန်သော လေထုညစ်ညမ်းမှုရှိသော ဧရိယာများအတွက် သင့်လျော်သော ပြင်ပပတ်ဝန်းကျင်အတွက် ဤထုတ်ကုန်ကို အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားပါသည်။ မြင့်မားသောဝင်ပေါက်ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်နှင့် ဖုန်မှုန့်များ၊ ချေးများနှင့် အပူချိန်လွန်ကဲမှုကို ကောင်းစွာခံနိုင်ရည်ရှိသောကြောင့် ၎င်းသည် စိုစွတ်သောကမ်းရိုးတန်းဒေသများ၊ စက်မှုဇုန်များနှင့် အယ်လ်ပိုင်းဒေသများကဲ့သို့—ရေရှည်ပြင်ပဝန်ဆောင်မှုအတွက် လိုအပ်ချက်များကို အပြည့်အဝဖြည့်ဆည်းပေးသည်။

Q3- 11kV တိုင်တပ်ထားသော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာသည် မည်သည့်အသိဉာဏ်လုပ်ဆောင်ချက်များနှင့် ဆက်သွယ်ရေးနည်းလမ်းများကို ပံ့ပိုးပေးသနည်း။

ထုတ်ကုန်သည် အဆင့်သုံးဆင့် ဗို့အားပိတ်ဆို့ထားသော overcurrent ကာကွယ်ရေး၊ သုညဆင့်ကာကွယ်မှုနှင့် အလိုအလျောက်ပြန်လည်ရယူခြင်းအပါအဝင် ပြီးပြည့်စုံသော အကာအကွယ်လုပ်ဆောင်ချက်အစုံအလင်ကို ပေါင်းစပ်ထားသည်။ ၎င်းသည် အဝေးထိန်းခလုတ်၊ အချိန်နှင့်တစ်ပြေးညီ ပါဝါဒေတာစောင့်ကြည့်ခြင်းနှင့် အလိုအလျောက် အမှားအယွင်း သတိပေးခြင်းတို့ကိုလည်း ပံ့ပိုးပေးပါသည်။ ဆက်သွယ်ရေးကဏ္ဍတွင်၊ ၎င်းသည် ပင်မမုဒ်များ—GPRS ကြိုးမဲ့နှင့် ဖိုက်ဘာအော်တစ်ကြိုးတပ်—တို့ကို ပံ့ပိုးပေးပြီး ဖြန့်ဖြူးရေးကွန်ရက် အလိုအလျောက်စနစ်ဆိုင်ရာ ပလပ်ဖောင်းများနှင့် ချောမွေ့စွာ ပေါင်းစပ်ထားသည်။ ၎င်းသည် စမတ်ဂရစ်အခြေခံအဆောက်အအုံတွင် အဓိကအစိတ်အပိုင်းတစ်ခုအနေဖြင့် လုပ်ဆောင်ပေးသည့် အဝေးထိန်းအသိဉာဏ်ရှိသောစက်ပစ္စည်းထိန်းချုပ်မှု၊ ပိုင်ရှင်မဲ့လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုများနှင့် ဒစ်ဂျစ်တယ်ဂရစ်စီမံခန့်ခွဲမှုတို့ကို လုပ်ဆောင်ပေးသည်။
