ပါဝါစနစ် 12kV–40.5kV၊ 50Hz
အောင်လက်မှတ်များ IEC 62271-200၊ IEC 694၊ GB3906၊ DIN VDE 0670

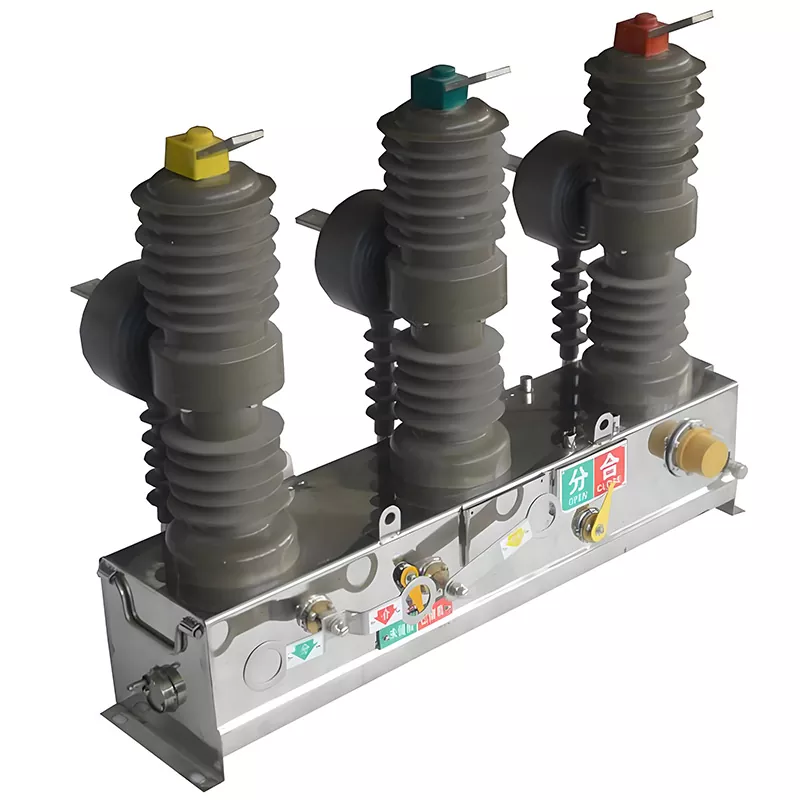

အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားပေးစက်များ၏ ထိပ်တန်းထုတ်လုပ်သူအနေဖြင့် HUAJIDIAN သည် R&D နှင့် ပြင်ပဝါးလုံးတပ်ဆင်ထားသော ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာများ ထုတ်လုပ်ခြင်းကို အထူးပြုပါသည်။ ကြမ်းတမ်းသော ပြင်ပအခြေအနေများအတွက် အင်ဂျင်နီယာချုပ်လုပ်ထားသည့် ဤ 24kV Pole-Mounted Vacuum Circuit Breaker သည် ကြီးမားသောအရွယ်အစား၊ လေးလံသောအလေးချိန်နှင့် ပတ်ဝန်းကျင်ခံနိုင်ရည်အားနည်းခြင်းကဲ့သို့သော ရိုးရာမော်ဒယ်များ၏ ကန့်သတ်ချက်များကို ကျော်လွှားနိုင်သည်။ ၎င်းသည် အပူချိန်မြင့်/နိမ့်မှု၊ စိုထိုင်းဆမြင့်မားမှုနှင့် ပြင်းထန်သော လေထုညစ်ညမ်းမှုတို့ကြောင့် ပြင်းထန်သောပတ်ဝန်းကျင်တွင် ယုံကြည်စိတ်ချစွာ လည်ပတ်နေချိန်တွင် ဂရစ်ပိုလျှံမှုများနှင့် ရှော့လျှပ်စီးကြောင်းများကို ထိရောက်စွာ အနှောင့်အယှက်ပေးသည်။ ထုတ်ကုန်သည် အလွန်ယုံကြည်စိတ်ချရသော၊ ပြုပြင်ထိန်းသိမ်းမှုနည်းသော၊ တာရှည်ခံသော အကာအကွယ်ပစ္စည်းများအတွက် စျေးကွက်ကွာဟချက်ကို ထိရောက်စွာဖြည့်ဆည်းပေးကာ တရုတ်နိုင်ငံနှင့် နိုင်ငံရပ်ခြားတစ်ဝှမ်းရှိ လျှပ်စစ်ဓာတ်အားအခြေခံအဆောက်အအုံဆိုင်ရာ ပရောဂျက်များတွင် ကျယ်ပြန့်စွာအသုံးချမှုကို ရှာဖွေတွေ့ရှိခဲ့သည်။
1. ကြမ်းတမ်းသောပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။ ပြုပြင်ထိန်းသိမ်းမှု အခမဲ့လုပ်ဆောင်ခြင်း။
ယူနစ်အား သံချေးတက်ခြင်း၊ ချေးခံနိုင်ရည်ရှိခြင်းနှင့် ခရမ်းလွန်ဒဏ်ခံနိုင်သောပစ္စည်းများကို အသုံးပြု၍ တည်ဆောက်ထားသည်။ ၎င်းသည် အပူချိန် -30°C မှ +70°C၊ မြင့်မားသောစိုထိုင်းဆ၊ ကမ်းရိုးတန်းဆားမှုန်ရေမွှားများနှင့် စက်မှုလေထုညစ်ညမ်းမှုအပါအဝင် ပြင်းထန်သောပြင်ပအခြေအနေများအောက်တွင် တည်ငြိမ်သောလည်ပတ်မှုကို သေချာစေပါသည်။ ခက်ခဲသောပြုပြင်ထိန်းသိမ်းမှုလုပ်ရိုးလုပ်စဉ်များ (ဥပမာ- အချိန်ပိုင်းသန့်ရှင်းရေး၊ သံချေးကြိုတင်ကာကွယ်ရေးနှင့် လျှပ်ကာဓာတ်စမ်းသပ်ခြင်းကဲ့သို့) ရိုးရာဘရိတ်ကာများနှင့်မတူဘဲ၊ ဤထုတ်ကုန်သည် ရေရှည်တွင် ပြုပြင်ထိန်းသိမ်းမှုကင်းစင်ပြီး ဂရစ်အော်ပရေတာများအတွက် နေ့စဥ်အလုပ်နှင့် ကုန်ကျစရိတ်များကို သိသိသာသာလျှော့ချပေးပါသည်။
2. ကျစ်လစ်သော၊ ပေါ့ပါးသောဖွဲ့စည်းပုံ၊ စုစုပေါင်းကုန်ကျစရိတ်သက်သာသည်။
ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းသည် တူညီသောသတ်မှတ်ချက်များရှိသည့် သမားရိုးကျစက်ပစ္စည်းများထက် သေးငယ်ပြီး ပေါ့ပါးစေသည်။ ၎င်းသည် သယ်ယူပို့ဆောင်ရေးစရိတ်များကို သိသိသာသာလျှော့ချပေးပြီး ကျဉ်းမြောင်းသောတိုင်များ သို့မဟုတ် ကျဉ်းမြောင်းသော မြေပြင်နေရာများကဲ့သို့သော စိန်ခေါ်မှုရှိသော တပ်ဆင်မှုအခြေအနေများအတွက် သင့်လျော်စေသည်။ ၎င်း၏ ချောမွေ့သော တပ်ဆင်ဖွဲ့စည်းပုံသည် ဆောက်လုပ်ရေးအချိန်ဇယားများကို တိုတောင်းစေပြီး၊ အမျိုးမျိုးသော ဇယားကွက်ပြုပြင်မွမ်းမံမှု ပရောဂျက်များအတွက် ထိရောက်ပြီး ကုန်ကျစရိတ်သက်သာသော အသုံးချမှုဖြေရှင်းချက်ကို ပေးဆောင်သည်—ကမ္ဘာလုံးဆိုင်ရာ ပေးသွင်းသူလုပ်ဖော်ကိုင်ဖက်များနှင့် သုံးစွဲသူများထံမှ ကျယ်ကျယ်ပြန့်ပြန့် အသိအမှတ်ပြုမှုကို ရရှိစေသည်။
3. စွမ်းဆောင်ရည်မြင့်မားသော ဖုန်စုပ်စက်ကို ငြိမ်းသတ်ပြီး ယုံကြည်စိတ်ချရသော ပါဝါထောက်ပံ့မှု အကာအကွယ်
အရွယ်ရောက်ပြီးသော core vacuum arc-extinguishing နည်းပညာဖြင့် တပ်ဆင်ထားပြီး၊ စက်ပစ္စည်းသည် လျင်မြန်သော အမြန်နှုန်းများနှင့် ပြင်းထန်သော arc-suppression စွမ်းရည်များပါရှိသည်။ ၎င်းသည် ဂရစ်ပိုလျှံမှုနှင့် တိုတောင်းသော ပြတ်တောက်နေသော ရေစီးကြောင်းများကို လျင်မြန်တိကျစွာ ပြတ်တောက်နိုင်ပြီး စက်ပစ္စည်းများ လောင်ကျွမ်းမှု၊ လိုင်းပြတ်တောက်မှုနှင့် ကြီးမားသော ဓာတ်အားပြတ်တောက်မှုတို့ကို ထိရောက်စွာ ဟန့်တားနိုင်သည်။ လုပ်ဆောင်ချက်သည် ဒုတိယ ညစ်ညမ်းမှုမှ ကင်းစင်ပြီး၊ အစိမ်းရောင် စွမ်းအင် အခြေခံ အဆောက်အအုံ စံနှုန်းများနှင့် ကိုက်ညီပြီး ဓာတ်အား ဖြန့်ဖြူးရေး ကွန်ရက်များအတွက် ဘဝသံသရာ ဘေးကင်းရေး အကာအကွယ် အပြည့်အဝ ပေးဆောင်ပါသည်။
4. ပိုရှည်သော ဝန်ဆောင်မှုသက်တမ်းနှင့် တည်ငြိမ်သော လုပ်ငန်းဆောင်ရွက်မှု စွမ်းဆောင်ရည်
စက်ပစ္စည်း၏ အဓိက လျှပ်ကူးပစ္စည်းနှင့် စက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းများသည် တိကျစွာ တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်များနှင့် ပေါင်းစပ်ထားသော စွမ်းအားမြင့် ပရီမီယံပစ္စည်းများကို အသုံးပြုသည်။ ၎င်းသည် လည်ပတ်မှု 10,000 ၏ စက်ပိုင်းဆိုင်ရာ သက်တမ်း ရှိပြီး စွမ်းရည်ပြည့် တာတိုပတ်လမ်း ဖောက်ထွင်းမှု 30 ကို ခံနိုင်ရည်ရှိသည်။ ဓာတ်အားလိုင်းများ လိုအပ်သည့် မကြာခဏ ကူးပြောင်းခြင်း လုပ်ငန်းများကို ကိုင်တွယ်ရန် ဒီဇိုင်းထုတ်ထားပြီး၊ ၎င်းသည် ရေရှည်တည်ငြိမ်သော စွမ်းဆောင်ရည်ကို သေချာစေပြီး စွမ်းဆောင်ရည် ကျဆင်းခြင်းနှင့် ရိုးရာစက်ပစ္စည်းများနှင့် မကြာခဏ အစားထိုးလဲလှယ်ခြင်းဆိုင်ရာ ပြဿနာများကို ဖယ်ရှားပေးပါသည်။
1. ဓာတ်အားခွဲရုံဖြန့်ဖြူးရေးစနစ်များ
ဓာတ်အားခွဲရုံများ၏ အဝင်အထွက် ဆားကစ်များကို အကာအကွယ်နှင့် ဉာဏ်ရည်ထက်မြက်သော လည်ပတ်ဆောင်ရွက်မှုအတွက် အသုံးပြုကာ အချိန်နှင့်တပြေးညီ စောင့်ကြည့်စစ်ဆေးခြင်းနှင့် လိုင်းချို့ယွင်းချက်များကို လျင်မြန်စွာ သီးခြားခွဲထားခြင်းအတွက် အသုံးပြုပါသည်။
2. စက်မှုနှင့် သတ္တုတွင်း လျှပ်စစ်ဓာတ်အား ထောက်ပံ့ပေးခြင်း။
ကြီးမားသော စက်ရုံများ၊ မိုင်းတွင်းများနှင့် စက်မှုဥယျာဉ်များအတွက် တည်ငြိမ်သော ဝန်ပြောင်းခြင်းနှင့် ရှော့-ဆားကစ် အကာအကွယ်ကို ပေးစွမ်းပြီး စက်မှုထုတ်လုပ်မှုအတွက် စဉ်ဆက်မပြတ်နှင့် တည်ငြိမ်သော ပါဝါကို အာမခံပါသည်။
3. ကျေးလက်နှင့်ဝေးလံခေါင်သီသောဒေသအတွက်ဓာတ်အားလိုင်း
ကျေးလက်မြေကွက်များ မကြာခဏလည်ပတ်မှုနှင့် ကြမ်းတမ်းသောပတ်ဝန်းကျင်အခြေအနေများနှင့် ကိုက်ညီမှုရှိ၊ ဝေးလံခေါင်သီသောဒေသများရှိ ယုံကြည်စိတ်ချရမှု နည်းပါးခြင်းနှင့် ချို့ယွင်းမှုနှုန်း မြင့်မားခြင်းကဲ့သို့သော ပြဿနာများကို ဖြေရှင်းပေးခြင်း၊ ကျေးလက်ဓာတ်အားကွန်ရက်များ အဆင့်မြှင့်တင်ခြင်းနှင့် ခေတ်မီခြင်းတို့ကို ဆောင်ရွက်ပေးသည်။
|
ပရောဂျက် |
ယူနစ် |
ကန့်သတ်ချက် |
|
အဆင့်သတ်မှတ်ထားသော ဗို့အား |
kV |
၁၂၊ ၂၄၊ ၄၀.၅ |
|
အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း |
Hz |
50 |
|
အဆင့်သတ်မှတ်ထားသော လက်ရှိ |
A |
630, 1250, 2000, 2500 |
|
Short-Circuit Breaking Current ကို အဆင့်သတ်မှတ်ထားသည်။ |
kA |
20 |
|
အဆင့်သတ်မှတ်ထားသော Peak သည် Current ကိုခံနိုင်ရည်ရှိသည်။ |
kA (အမြင့်ဆုံး) |
50 |
|
Short-Time Withstand Current အဆင့်သတ်မှတ်ထားသည်။ |
kA |
20 |
|
Short-Circuit Closing Current ကို အဆင့်သတ်မှတ်ထားသည်။ |
kA (အမြင့်ဆုံး) |
50 |
|
စက်ပိုင်းဆိုင်ရာ သက်တမ်း |
ကြိမ် |
10000 |
|
Short-Circuit လက်ရှိ Breaking Times အဆင့်သတ်မှတ်ထားသည်။ |
ကြိမ် |
30 |
|
ပါဝါကြိမ်နှုန်း ဗို့အားခံနိုင်ရည် (1 မိနစ်) |
kV |
42/48 (စိုစွတ်သော/အခြောက်၊ အဆင့်မှ အဆင့်/အဆင့်/မြေပြင်/အရိုးကျိုး) |
|
Lightning Impulse Withstand Voltage (အထွတ်အထိပ်) |
kV |
75/85 (အဆင့်မြေပြင်/အရိုးကျိုး) |
|
Secondary Circuit Power Frequency သည် Voltage ကိုခံနိုင်ရည်ရှိခြင်း (1 မိနစ်) |
kV |
2 |
ဖြစ်ရပ် 1- တရုတ်နိုင်ငံ အရှေ့ခြမ်းရှိ ကျေးလက် မဟာဓာတ်အားလိုင်း အဆင့်မြှင့်တင်ရေး စီမံကိန်း
Anhui ပြည်နယ်ရှိ ကျေးလက်ဓာတ်အားလိုင်းအတွက် အလိုအလျောက်စနစ် အဆင့်မြှင့်တင်ရေး ပရောဂျက်တစ်ခုတွင် HUAJIDIAN 24kV တိုင်တပ်ဆင်ထားသော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ အလုံးရေ ၈၆ လုံးကို ဖြန့်ကျက်ထားသည်။ ဒေသခံကျေးလက်လိုင်းအား ကျယ်ပြန့်စွာပြန့်ကျဲနေသောလိုင်းများ၊ သိသာထင်ရှားသောဝန်အတက်အကျများနှင့် ကြမ်းတမ်းသောပြင်ပလည်ပတ်မှုအခြေအနေများဖြင့် လက္ခဏာရပ်များဖြစ်သည်။ ဖြန့်ကျက်ပြီးချိန်မှစ၍၊ စက်ကိရိယာများသည် နွေရာသီတွင် အပူချိန်မြင့်မားသော မိုးကြိုးမုန်တိုင်းများအပါအဝင် ပြင်းထန်သောရာသီဥတုကို စိတ်ချယုံကြည်စွာ ခံနိုင်ရည်ရှိပြီး ဆောင်းရာသီတွင် အပူချိန်နိမ့်သောနှင်းခဲများ—အလိုအလျောက် အမှားအယွင်းများကို ခွဲခြားသတ်မှတ်ခြင်း၊ သီးခြားခွဲထားခြင်းနှင့် ဝန်ဆောင်မှုပြန်လည်ထူထောင်ခြင်းတို့ကို လုပ်ဆောင်ပေးပါသည်။ ၎င်းသည် မကြာခဏ လိုင်းပြတ်တောက်ခြင်းနှင့် ခက်ခဲသော ချို့ယွင်းမှုများကို ထိန်းသိမ်းခြင်းကဲ့သို့သော ပြဿနာများကို ထိရောက်စွာ ဖြေရှင်းပေးပါသည်။ ပရောဂျက်သည် သုညချို့ယွင်းချက် သုညထိန်းသိမ်းမှု လိုအပ်ချက်များနှင့်အတူ 18 လဆက်တိုက် စက်လည်ပတ်မှုနှင့်အတူ ဒေသဆိုင်ရာ ဓာတ်အားထောက်ပံ့မှု ယုံကြည်စိတ်ချရမှုကို 99.92% မှ 99.98% သို့ မြှင့်တင်ပေးခဲ့ပြီး ပါဝါထောက်ပံ့မှု utility တွင် လုပ်ငန်းလည်ပတ်မှုဝန်ထုပ်ဝန်ပိုးကို သိသိသာသာ လျော့ပါးစေပါသည်။
ဖြစ်ရပ်လေ့လာမှု 2- စက်မှုပန်းခြံတစ်ခုအတွက် ဓာတ်အားဖြန့်ဖြူးမှု ကာကွယ်ရေး ပြန်လည်အမြတ်ထုတ်ရေး ပရောဂျက်
Zhejiang ရှိ ကြီးမားသော ကုန်ထုတ်စက်မှုဥယျာဉ်တစ်ခု၏ 24kV ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်အတွက် ပြန်လည်ပြင်ဆင်သည့် ပရောဂျက်တစ်ခုတွင် အသက်ကြီးလာသော SF6 ဆားကစ်ဘရိတ်ကာများကို HUAJIDIAN 24kV တိုင်တပ်ထားသော ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာများဖြင့် လုံးလုံးလျားလျား အစားထိုးခဲ့သည်။ ပန်းခြံ၏ လေးလံသောစက်မှုလုပ်ငန်းဝန်များနှင့် မကြာခဏ စက်ကိရိယာများ စတင်ရပ်သည့် စက်ဝန်းများကြောင့်၊ စက်ပစ္စည်းများ တည်ငြိမ်မှုနှင့် တာရှည်ခံမှုအတွက် လိုအပ်ချက်များမှာ အထူးမြင့်မားပါသည်။ စက်ပစ္စည်းအသစ်တွင် လျင်မြန်သော arc-extinguishing စွမ်းရည်နှင့် ကြံ့ခိုင် short-circuit resistance ပါ၀င်ပြီး arcing နှင့် ဆက်စပ်နေသော အန္တရာယ်များကို ထိရောက်စွာ ဖယ်ရှားပေးကာ ယူနစ်ဟောင်းများတွင် တွေ့ရလေ့ရှိသော မကြာခဏ ချွတ်ယွင်းမှုများကို ဖယ်ရှားပေးပါသည်။ လုပ်ငန်းစတင်ချိန်မှစ၍၊ စနစ်သည် အထွတ်အထိပ်တက်လာခြင်းများကို စိတ်ချယုံကြည်စွာ ခံနိုင်ရည်ရှိပြီး တစ်ခုတည်းသောချို့ယွင်းမှုမရှိဘဲ လည်ပတ်နိုင်သဖြင့် O&M တွင် နှစ်စဉ် RMB 120,000 ကျော်နှင့် စက်မှုလုပ်ငန်းထုတ်လုပ်မှုလိုင်းများအတွက် စဉ်ဆက်မပြတ် တည်ငြိမ်သော ဓာတ်အားထောက်ပံ့မှုကို အာမခံပေးပါသည်။
Q1- HUAJIDIAN 24kV တိုင်တပ်ဆင်ထားသော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာသည် အဘယ်ပြင်းထန်သော လည်ပတ်မှုအခြေအနေများကို ခံနိုင်ရည်ရှိမည်နည်း။
ဤထုတ်ကုန်သည် ကြမ်းတမ်းသောပြင်ပပတ်ဝန်းကျင်အတွက် အထူးပြုလုပ်ထားသည်။ ၎င်းသည် အေးခဲသောအပူချိန် (-30°C)၊ ပြင်းထန်သောအပူနှင့်နေရောင်ခြည်ထိတွေ့မှု (+70°C)၊ ကမ်းရိုးတန်းဆားမှုန်ရေမွှားများနှင့် ပြင်းထန်သောစက်မှုညစ်ညမ်းမှုကဲ့သို့သော ပြင်းထန်သောအခြေအနေများတွင် ချေးဒဏ်ခံနိုင်မှု၊ ချေးခံနိုင်ရည်၊ ခရမ်းလွန်ဒဏ်ခံနိုင်ရည်ရှိသော နှင့် ငွေ့ရည်ဖွဲ့ခံနိုင်ရည်ရှိသောပစ္စည်းများကို အသုံးပြုထားသည်။ ထုတ်ကုန်သည် ပရော်ဖက်ရှင်နယ် ပတ်ဝန်းကျင် သရုပ်ဖော်မှု စမ်းသပ်မှုများကို အောင်မြင်ခဲ့ပြီး၊ စွမ်းဆောင်ရည် အနည်းငယ်သာ ကျဆင်းသွားကြောင်း သရုပ်ပြပြီး ရေရှည်လည်ပတ်မှုအတွင်း ပုံမှန်ထိန်းသိမ်းမှု မလိုအပ်ပါ။
Q2- ထုတ်ကုန်သည် စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် ဆိုက်ပေါ်တွင်တပ်ဆင်ခြင်းလမ်းညွှန်ချက်ကို ပံ့ပိုးပေးပါသလား။
ဟုတ်ကဲ့။ HUAJIDIAN သည် ပါဝါလိုင်းအမျိုးမျိုး၊ စက်မှုဇုန်များနှင့် နိုင်ငံရပ်ခြား စံချိန်စံညွှန်းကိုက်ညီသော ပရောဂျက်များ၏ ကွဲပြားသော လိုအပ်ချက်များနှင့် ကိုက်ညီရန် 24kV တိုင်တပ်ဆင်ထားသော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ၏ လက်ရှိသတ်မှတ်ချက်များနှင့် လုပ်ငန်းဆောင်တာ modules များအတွက် စိတ်ကြိုက်ပြင်ဆင်မှုကို ပေးပါသည်။ ကျွန်ုပ်တို့သည် စက်ပစ္စည်းများကို တာဝန်ပေးအပ်ပြီး ထိရောက်ပြီး ယုံကြည်စိတ်ချစွာ လည်ပတ်နိုင်စေရန် သေချာစေရန်အတွက် ပြီးပြည့်စုံသော တစ်နေရာတည်းတွင် ဝန်ဆောင်မှုပေးသည့် ပက်ကေ့ချ်ကိုလည်း ပေးဆောင်ပါသည်။
