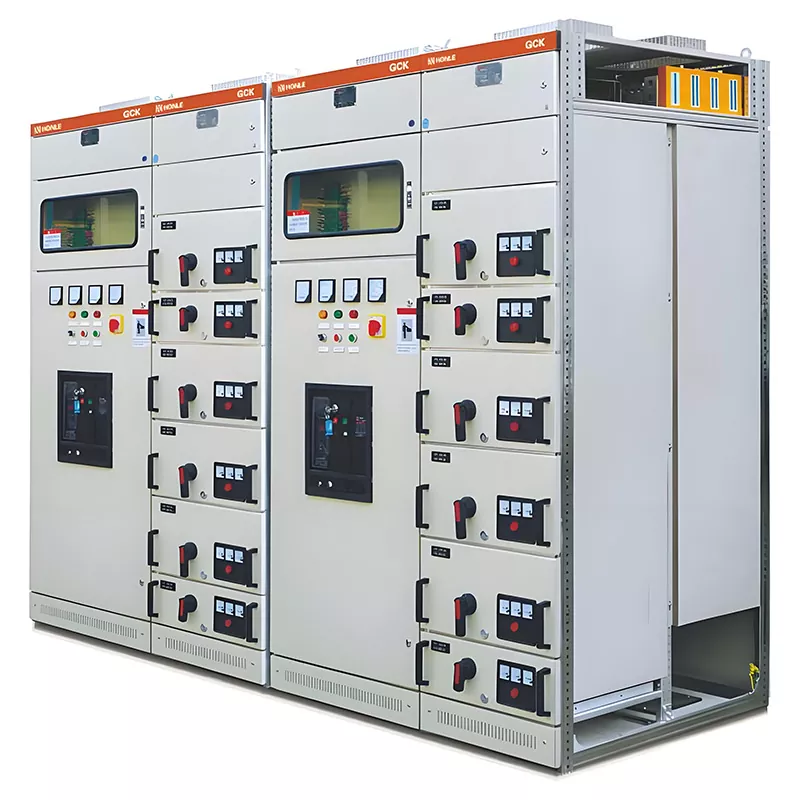

GCK Low Voltage Switchgear

HUAJIDIAN GCK ဗို့အားနိမ့်ခလုတ်ဂီယာသည် ပြုပြင်ထိန်းသိမ်းရလွယ်ကူရန်အတွက် ထုတ်ယူနိုင်သောအံဆွဲဒီဇိုင်းကို အသုံးပြုထားသည်။ ၎င်းသည် မော်တာစတင်/ရပ်တန့်ထိန်းချုပ်မှုနှင့် short-circuit/overload ကာကွယ်ရေးတို့ကို ကိုင်တွယ်ရန် ဝင်လာသည့် feeder ဗီဒိုများ၊ feeder drawer ဗီရိုများနှင့် မီတာတိုင်းတာခြင်းဗီဒိုများအပါအဝင် လိုက်လျောညီထွေရှိသော ဖွဲ့စည်းမှုပုံစံများကို ပြုလုပ်နိုင်စေပါသည်။ ၎င်းသည် စွမ်းရည်မြင့် ဓာတ်အားဖြန့်ဖြူးရေးအခန်းများအတွက် ပင်မမော်ဒယ်လ် ဗို့အားနိမ့်ဖြေရှင်းချက်တစ်ခုဖြစ်သည်။

တစ်နေရာတည်းတွင် ယုံကြည်စိတ်ချရသော ဓာတ်အားဖြန့်ဖြူးရေးဖြေရှင်းချက်များအား ပံ့ပိုးပေးသူအနေဖြင့်၊ ကျွန်ုပ်တို့သည် အမျိုးမျိုးသော တန်ဖိုးမြှင့် စိတ်ကြိုက်ပြင်ဆင်ခြင်းဝန်ဆောင်မှုများ- စံမဟုတ်သော အစိုးရအဖွဲ့အတိုင်းအတာများ၊ အထူးပြုထားသော သံချေးတက်ခြင်း/အစိုဓာတ်ခံကုသမှုများနှင့် အဝေးထိန်းဆက်သွယ်ရေးနှင့် အွန်လိုင်းစွမ်းအင်စောင့်ကြည့်ခြင်း modules များကို ပေါင်းစပ်ပေးပါသည်။ စက်ပစ္စည်းများသည် site ၏ load layout နှင့်ကိုက်ညီကြောင်းသေချာစေရန်အတွက် အခမဲ့ပရောဂျက်အကြိုဆိုဒ်စစ်တမ်းများကိုလည်းပေးပါသည်။

ယူနစ်တစ်ခုစီတွင် 3C အသိအမှတ်ပြုလက်မှတ်၊ စက်ရုံထုတ်လက်မှတ်နှင့် ပင်မစနစ်ပုံစံဇယားတို့ပါရှိသည်။ ကက်ဘိနက်စာရွက်သတ္တုသည် 2 နှစ်အာမခံပါရှိပြီး၊ အတွင်းပိုင်းအစိတ်အပိုင်းများသည်မူလထုတ်လုပ်သူအာမခံစံချိန်စံညွှန်းများကိုလိုက်နာသည်။ ကျွန်ုပ်တို့သည် တစ်သက်တာနည်းပညာဆိုင်ရာ တိုင်ပင်ဆွေးနွေးမှုနှင့် အပိုပစ္စည်းများကို ပံ့ပိုးပေးပါသည်။

လျှောက်လွှာအခြေအနေများ

1. စက်မှုစက်ရုံများ၊ ဓာတုစက်ရုံများနှင့် ကမ်းရိုးတန်းအလုပ်ရုံများတွင် ဆားဖြန်းဆေးနှင့်ထိတွေ့ပါ။

2. ကြီးမားသော စီးပွားရေးအဆောက်အအုံများနှင့် ရုံးခန်းအဆောက်အအုံများ

3. မြို့ပြရထားလမ်းနှင့် မြူနီစီပယ် မြေအောက် အသုံးဝင် ဥမင်လိုဏ်ခေါင်း စီမံကိန်းများ

4. စက်မှုဇုန်များအတွင်း ဗဟိုချုပ်ကိုင်ထားသော မော်တာထိန်းချုပ်ဧရိယာများနှင့် ဓာတ်အားဖြန့်ဖြူးရေး/တိုင်းတာခြင်းအခန်းများ

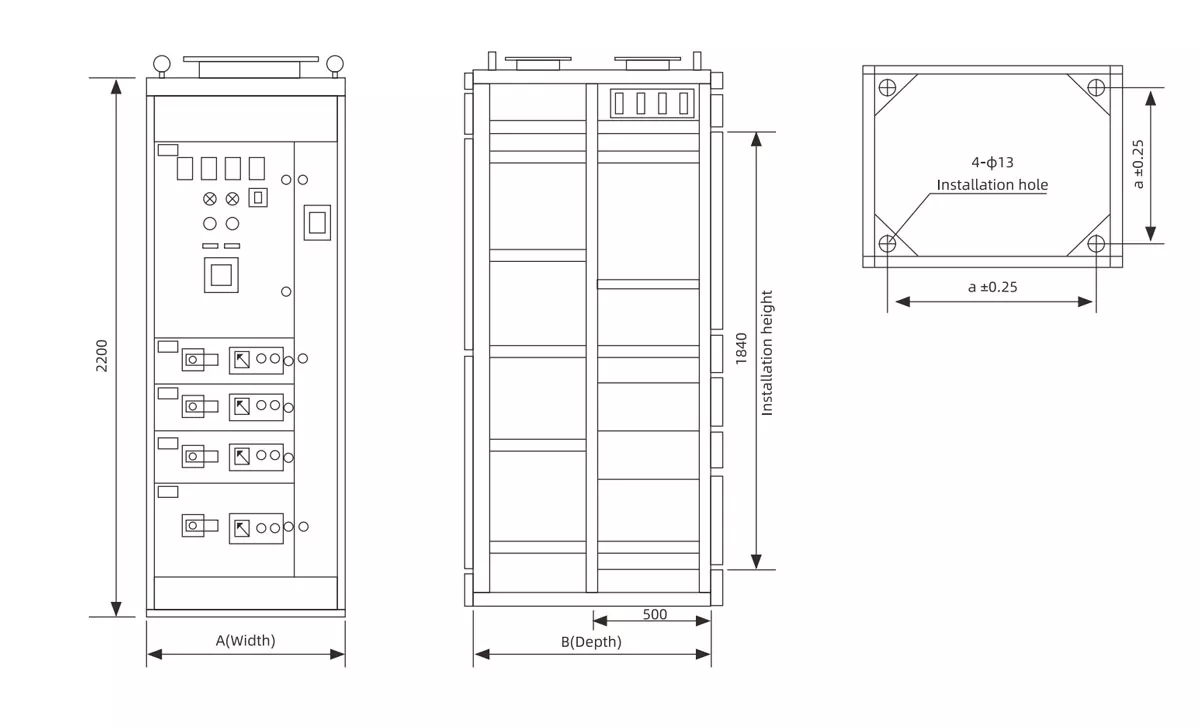

မော်ဒယ်

Core Electrical Technical Parameters

ဖွဲ့စည်းပုံဒီဇိုင်းနှင့် အဓိကအင်္ဂါရပ်များ

1. 8MF Profile Bolt-Assembled Cabinet (Weld-free)

ကက်ဘိနက်ကို Standard 8MF အအေးခံပရိုဖိုင်များနှင့် bolts များအသုံးပြု၍ ပေါင်းစပ်ထားပြီး၊ တိုတောင်းသောလျှပ်စစ်သံလိုက်စွမ်းအားများကြောင့် ဖြစ်ပေါ်လာသော ပုံပျက်ခြင်းများကိုခံနိုင်ရည်ရှိသော မြင့်မားသောစက်ပိုင်းဆိုင်ရာကြံ့ခိုင်မှုရှိသော ဂဟေမကင်းသောဘောင်ကို ဖန်တီးထားသည်။

ကက်ဘိနက်ပြားများကို အအေးခံစတီးလ်ဖြင့် ပြုလုပ်ထားပြီး ဖြန်းဆေး၊ ဖော့စဖိတ်နှင့် epoxy electrostatic ဖြန်းဆေးများဖြင့် ပြုလုပ်ထားပြီး ဖြန့်ဖြူးခန်းများတွင် ရေရှည်အသုံးပြုနေစဉ်အတွင်း သံချေးတက်ခြင်း သို့မဟုတ် ဆေးသုတ်ခြင်းမရှိဘဲ တာရှည်ခံမှုကို အာမခံပါသည်။ အနာဂတ် အဆင့်မြှင့်တင်မှုများနှင့် ပြုပြင်မွမ်းမံမှုများကို လွယ်ကူချောမွေ့စေရန်အတွက် မော်ဂျူလာဖြတ်တောက်မှုများကို ကြိုတင်မှာယူထားသည်။

2. Three-Position Safety Interlock Drawers

- ဝန်ဆောင်မှုရာထူး- အံဆွဲကို အပြည့်ထည့်သွင်းထားသည်။ ပင်မနှင့် သာမည ထိန်းချုပ်ဆားကစ် နှစ်ခုစလုံးကို ချိတ်ဆက်ထားပြီး ပုံမှန်လည်ပတ်မှုကို အထောက်အကူပြုသည်။

- စမ်းသပ်မှု အနေအထား- ပင်မ ဆားကစ် ချိတ်ဆက်မှု ပြတ်တောက်သွားသည်။ ဒုတိယပတ်လမ်းသည် ရေအောက်ပိုင်းဝန်များကို မမောင်းနှင်ဘဲ စမ်းသပ်ခြင်း/လုပ်ဆောင်ခြင်းအတွက် အားဖြည့်ပေးသည်။

- အဆက်ပြတ်နေသော ရာထူး- အံဆွဲကို အပြည့်အဝ ရုပ်သိမ်းလိုက်သည် ။ ပင်မနှင့် အလယ်တန်းပတ်လမ်း နှစ်ခုစလုံးသည် စွမ်းအင်ကို ရပ်တန့်စေပြီး ပြုပြင်ထိန်းသိမ်းမှုနှင့် အစိတ်အပိုင်း အစားထိုးခြင်းအတွက် ဘေးကင်းစေပါသည်။

အံဆွဲအား အားဖြည့်နေစဉ်တွင် အတင်းအကျပ်ဆုတ်ခွာခြင်းကို တားဆီးပေးသည့် စက်လော့ခ်ချသည့် ယန္တရားဖြင့် တပ်ဆင်ထားကာ ဘေးကင်းသော အန္တရာယ်များကို ဖယ်ရှားပေးသည်။

အဓိကထုတ်ကုန် အားသာချက်များ

1. စွမ်းဆောင်ရည် ချဲ့ထွင်ခြင်းနှင့် ပြန်လည်ပြင်ဆင်ခြင်းအတွက် ကုန်ကျစရိတ် သက်သာခြင်း။

စံသတ်မှတ်ထားသော အံဆွဲယူနစ်၏ သတ်မှတ်ချက်များသည် ပင်မဘောင်ဘောင်ကို မွမ်းမံခြင်းမပြုဘဲ အပိုအံဆွဲ module များကို တပ်ဆင်ခြင်းဖြင့် ဝန်ခံနိုင်စွမ်းကို ရိုးရှင်းစွာထည့်သွင်းနိုင်စေခြင်းဖြင့် ပြန်လည်ပြင်ဆင်မှုကုန်ကျစရိတ်သည် ပုံသေအမျိုးအစား GGD ဗီဒိုများထက် များစွာနိမ့်ကျစေသည်။

2. အဆင့်မြင့်အာကာသအသုံးချမှု

ထပ်တူကျသော ပြင်ပအတိုင်းအတာများဖြင့်၊ GCK ဗို့အားနိမ့်ခလုတ်ဂီယာသည် ပုံသေပုံးများထက် 60% ပိုထွက်ဆားကစ်များကို ထားရှိပေးကာ ဓာတ်အားဖြန့်ဖြူးမှုအခန်း၏ လိုအပ်သောခြေရာကို လျှော့ချကာ မြို့ပြအင်ဂျင်နီယာကုန်ကျစရိတ်များကို သက်သာစေသည်။

3. ခိုင်မာသောပတ်ဝန်းကျင်အလိုက်လိုက်လျောညီထွေရှိမှု

စံပြမော်ဒယ်များသည် သမားရိုးကျ အိမ်တွင်းပတ်ဝန်းကျင်နှင့် ကိုက်ညီပါသည်။ စိတ်ကြိုက် IP54 တိုက်စားမှု ဆန့်ကျင်သည့် ဗီဒိုများကို ဓာတုစက်ရုံများ၊ မြေအောက် အသုံးဝင်သော ဥမင်လှိုဏ်ခေါင်းများနှင့် ဆားမြူမှုန်များ ထိတွေ့မှု မြင့်မားသော ကမ်းရိုးတန်းဒေသများကဲ့သို့သော ကြမ်းတမ်းသော အခြေအနေများအတွက် ရရှိနိုင်ပါသည်။

4. Intelligent အဆင့်မြှင့်တင်မှုများကို ပံ့ပိုးပေးသည်။

အဝေးထိန်းဆက်သွယ်ရေးနှင့် အွန်လိုင်း စွမ်းအင်သုံးစွဲမှု စောင့်ကြည့်ခြင်းအတွက် မော်ဂျူးများကို ဒေတာအပ်လုဒ်တင်ခြင်းနှင့် အဝေးမှ အမှားအယွင်းအချက်ပေးချက်များကို ဖွင့်နိုင်စေရန်၊ စမတ်ကျသော စက်ရုံများနှင့် အသိဉာဏ်ရှိသော အဆောက်အအုံများအတွက် ဒစ်ဂျစ်တယ်အသွင်ပြောင်းခြင်းကို လွယ်ကူချောမွေ့စေပါသည်။

Real-World Project နမူနာများ

Case 1- Shandong ရှိ ကမ်းရိုးတန်းအနုစားဓာတုစက်ရုံ

မြင့်မားသောစိုထိုင်းဆနှင့် ပြင်းထန်သောဆားအမှုန်အမွှားချေးများကြောင့်၊ စက်ရုံသည် HUAJIDIAN ၏ စိတ်ကြိုက်ပြုလုပ်ထားသော IP54 သံချေးတက်မှုတိုက်ဖျက်ရေး GCK ဗို့အားနိမ့်ခလုတ်ဂီယာ 32 ယူနစ်ကို ၀ယ်ယူခဲ့သည်။ ထူထဲသော သံချေးတက်ခြင်းအပေါ်ယံပိုင်းနှင့် အလုံပိတ်အံဆွဲ ဒီဇိုင်းများပါရှိသော ယူနစ်များသည် သံချေးတက်ခြင်း သို့မဟုတ် လျှပ်ကာများ ပျက်စီးခြင်းမရှိဘဲ လေးနှစ်ဆက်တိုက် လည်ပတ်နေပါသည်။ ဓာတ်အားပြတ်တောက်မှုမရှိဘဲ ပြုပြင်ထိန်းသိမ်းရန်အတွက် တစ်ဦးချင်းထုတ်လုပ်ရေးလိုင်းများမှ မော်တာများကို ထုတ်ယူနိုင်ပြီး ယခင်ပုံသေပုံးများနှင့် နှိုင်းယှဉ်ပါက 70% လျှော့ချနိုင်မည်ဖြစ်သည်။

Case 2- Jiangsu ရှိ ၃၈ ထပ် ကူးသန်းရောင်းဝယ်ရေးရုံး အဆောက်အဦ

မြေအောက်ဓာတ်အားဖြန့်ဖြူးရေးအခန်းတွင် စံ IP30 ဗီရို ၁၈ ခု၊ HVAC စနစ်များ၊ ဓာတ်လှေကားများ၊ မီးအလင်းရောင်နှင့် မီးဘေးကင်းရေးဆိုင်ရာ ကိရိယာများအတွက် ပါဝါဖြန့်ဖြူးမှုကို ကိုင်တွယ်ပေးပါသည်။ သိပ်သည်းဆမြင့်သော အံဆွဲအပြင်အဆင်သည် ဓာတ်အားဖြန့်ဖြူးရေးအခန်းရှိ မြို့ပြအင်ဂျင်နီယာနေရာ 20 m² နီးပါးကို သက်သာစေသည်။ စွမ်းအင်သုံးစွဲမှု စောင့်ကြည့်ရေး မော်ဂျူးတစ်ခု တပ်ဆင်ထားပြီး၊ ပိုင်ဆိုင်မှု စီမံခန့်ခွဲမှုသည် အထွတ်အထိပ်/အထွတ်အထိပ် သုံးစွဲမှုကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ရန်နှင့် လျှပ်စစ်ကုန်ကျစရိတ်ကို လျှော့ချရန်အတွက် အချိန်နှင့်တစ်ပြေးညီ လျှပ်စစ်ဓာတ်အားဒေတာကို ကြည့်ရှုနိုင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1: GCK ဗို့အားနိမ့်ခလုတ်ဂီယာကို ဓာတုစက်ရုံများ သို့မဟုတ် ကမ်းရိုးတန်းဒေသများတွင် ဆားမှုတ်မှုန်းသည့်ပတ်ဝန်းကျင်တွင် အသုံးပြုနိုင်ပါသလား။

A1: ဟုတ်တယ်။ အကာအကွယ်မြင့်ဗားရှင်းများ (IP40၊ IP54) များကို ထူထဲသော epoxy-coated ဗီဒိုများ၊ အလုံပိတ်အံဆွဲများနှင့် ဆားမှုတ်ဒဏ်ခံနိုင်သော မျက်နှာပြင် ကုသမှုများပါ၀င်သောကြောင့် ၎င်းတို့သည် ဓာတုအလုပ်ရုံများ၊ မြေအောက် အသုံးဝင်ဥမင်လိုဏ်ခေါင်းများနှင့် ကမ်းရိုးတန်းအဆောက်အဦများအတွက် သင့်လျော်ပါသည်။ စံ IP30 ဗားရှင်းသည် အဆိပ်ဓာတ်ငွေ့များ ကင်းစင်သော ခြောက်သွေ့သော အိမ်တွင်းဓာတ်အားဖြန့်ဖြူးရေးအခန်းများအတွက်သာ သင့်လျော်သည်။

Q2- GCK ဆုတ်ခွာနိုင်သော switchgear နှင့် GGD fixed switchgear အကြား စွမ်းဆောင်ရည် ချဲ့ထွင်ခြင်းနှင့် အထွက်ဆားကစ် အရေအတွက်တို့ အကြား ကွာခြားချက်များကား အဘယ်နည်း။

A2- အဓိက ကွာခြားချက် နှစ်ခုရှိသည်- ပထမ၊ GCK အံဆွဲများကို စံပြုထားပါသည်။ ဝန်အသစ်များထည့်ခြင်းသည် ကက်ဘိနက်ဘောင်ကို မွမ်းမံခြင်းမပြုဘဲ နောက်ထပ်အံဆွဲတစ်ခု တပ်ဆင်ရန် လိုအပ်ပြီး GGD ယူနစ်များ၏ ထက်ဝက်ထက်နည်းသော ပြုပြင်မွမ်းမံမှုကုန်ကျစရိတ်ကို ဖြစ်ပေါ်စေသည်။ ဒုတိယ၊ အရွယ်အစားတူ ဗီရိုများအတွက်၊ အထွက်ဆားကစ်အရေအတွက် 60% တိုးလာသည်နှင့် ဓာတ်အားဖြန့်ဖြူးရေးအခန်းအတွက် မြို့ပြအင်ဂျင်နီယာရင်းနှီးမြှုပ်နှံမှု သိသိသာသာ လျော့ကျသွားသည်။
