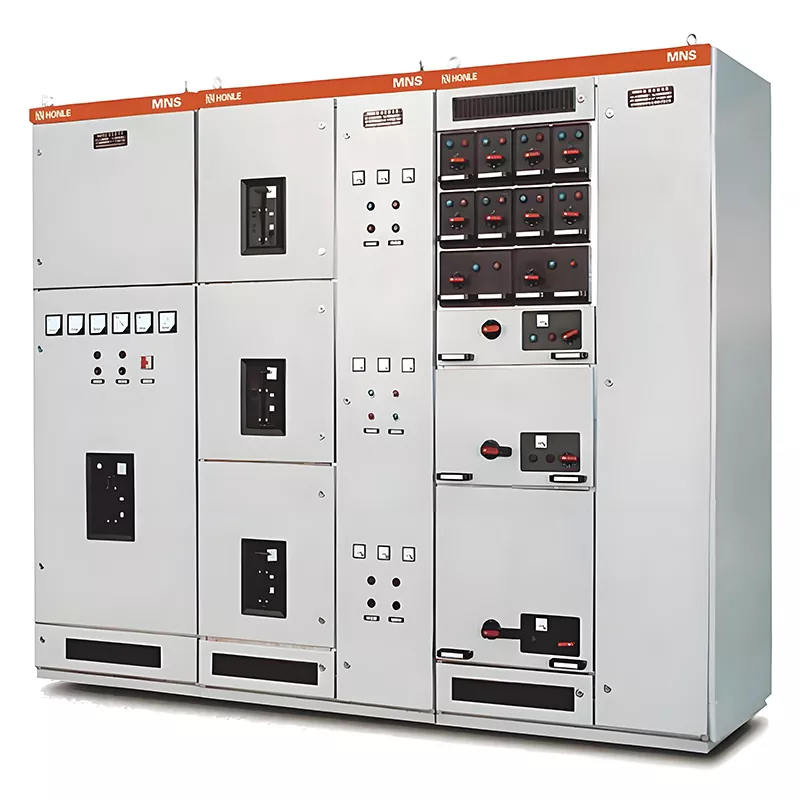

MNS Low Voltage Switchgear

တည်ငြိမ်သော ဓာတ်အားဖြန့်ဖြူးမှုသည် စက်ရုံများနှင့် အဆောက်အဦများ ချောမွေ့စွာလည်ပတ်နိုင်စေရန်အတွက် အခြေခံအုတ်မြစ်ဖြစ်သည်။ low-voltage ထုတ်ယူနိုင်သော switchgear သည် ပါဝါကွန်ရက်တစ်ခုလုံး၏ ဘေးကင်းမှု၊ လည်ပတ်မှုထိရောက်မှုနှင့် ထောက်လှမ်းရေးအဆင့်ကို တိုက်ရိုက်ဆုံးဖြတ်သည်။ HUAJIDIAN သည် GCK နှင့် MNS စီးရီးများနှင့်အတူ MNS ဗို့အားနိမ့် switchgear ကို တီထွင်ခဲ့ပြီး လုပ်ငန်းအတွေ့အကြုံနှစ်ပေါင်းများစွာနှင့် ကမ္ဘာလုံးဆိုင်ရာ ဖောက်သည်တုံ့ပြန်ချက်အပေါ် အခြေခံ၍ ဒီဇိုင်းများကို အကောင်းဆုံးဖြစ်အောင် တီထွင်ခဲ့သည်။

ဤစက်ပစ္စည်းသည် 50/60Hz သုံးဆင့် AC ပါဝါစနစ်များ (အဆင့်သတ်မှတ်ထားသော ဗို့အား 380V/400V/690V) နှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး ဓာတ်အားပို့လွှတ်ခြင်းနှင့် ဖြန့်ဖြူးခြင်း၊ မော်တာထိန်းချုပ်ခြင်းနှင့် ဓာတ်ပြုပါဝါလျော်ကြေးပေးခြင်းအတွက် အသုံးပြုပါသည်။ သမားရိုးကျ ပုံသေပုံးများနှင့် မတူဘဲ၊ ထုတ်ယူနိုင်သော အံဆွဲဖွဲ့စည်းပုံသည် ပင်မပတ်လမ်းမှ လုပ်ဆောင်နိုင်သော ယူနစ်များကို ရုပ်ပိုင်းအရ သီးခြားခွဲထုတ်ထားသည်။ ကက်ဘိနက်တစ်ခုလုံးကို ပါဝါမချဘဲ ပြုပြင်ထိန်းသိမ်းရန်အတွက် တစ်ဦးချင်းစီ ချွတ်ယွင်းနေသော ယူနစ်ကို ထုတ်ယူနိုင်ပြီး ထုတ်လုပ်မှုလိုင်းရပ်နားချိန်၏ အန္တရာယ်ကို သိသိသာသာ လျှော့ချနိုင်သည်။

အဓိက ထုတ်ကုန် အားသာချက်များ

1. Standardized နှင့် Modular Cabinet Layout

MNS low voltage switchgear သည် ပေါင်းစည်းထားသော မော်ဂျူလာ စုဝေးမှုကို အသုံးပြုသည်၊ ပင်မနှင့် ဌာနခွဲ busbar များကို အလျားလိုက်နှင့် ဒေါင်လိုက်ဝါယာကြိုးများကို ပံ့ပိုးပေးသည့် သီးခြားဇုန်များတွင် စီစဉ်ထားသည်။ Drawer circuit များနှင့် functional modules များကို စိတ်ကြိုက် ကက်ဘိနက် ဒီဇိုင်းများ မလိုအပ်ဘဲ ဆိုဒ်ပေါ်ရှိ ဝန်လိုအပ်ချက်များအပေါ် အခြေခံ၍ ပျော့ပြောင်းစွာ ထည့်နိုင်သည် သို့မဟုတ် ဖယ်ရှားနိုင်သည်။ ၎င်းသည် ထုတ်လုပ်မှုနှင့် ပေးပို့ချိန်ကို သိသာစွာ တိုတောင်းစေပြီး အဆင့်လိုက် စက်ရုံများ တိုးချဲ့ခြင်းနှင့် အဆောက်အဦ ပြုပြင်မွမ်းမံခြင်း ပရောဂျက်များအတွက် စံပြဖြစ်စေသည်။

2. မြင့်မားသော IP41 ကာကွယ်မှု + အထီးကျန်၊ လုံခြုံစွာ ထုတ်ယူနိုင်သော ဖွဲ့စည်းပုံ

ကက်ဘိနက်တွင် IP41 အကာအကွယ်အဆင့်သတ်မှတ်ချက်ပါရှိပြီး 1 မီလီမီတာထက် ပိုကြီးသော နိုင်ငံခြားအရာဝတ္ထုများကို ပိတ်ဆို့ကာ ဖုန်မှုန့်များဝင်ရောက်ခြင်းနှင့် တိုက်ရိုက်အစိတ်အပိုင်းများနှင့် မတော်တဆထိတွေ့မှုကို ကာကွယ်ပေးသည်။ အမှီအခိုကင်းသော အံဆွဲများသည် ယူနစ်နှင့် ပင်မပတ်လမ်းကြားတွင် ရုပ်ပိုင်းဆိုင်ရာ အထီးကျန်မှုကို သေချာစေသည်။ ပြုပြင်ထိန်းသိမ်းမှုတွင် မှားယွင်းနေသောအံဆွဲများကိုသာ ရုပ်သိမ်းခြင်းတွင် ကျယ်ကျယ်ပြန့်ပြန့် ဓာတ်အားပြတ်တောက်ခြင်းမှ ရှောင်ရှားရန်နှင့် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ ဘေးကင်းမှုကို တိုးမြှင့်ပေးပါသည်။

3. ထူးခြားသော Short-Circuit ခံနိုင်ရည်ရှိသည်။

ပင်မဘတ်စ်ဘားတွင် အမြင့်ဆုံးအဆင့်သတ်မှတ်ထားသော လည်ပတ်ရေစီးကြောင်း 6300A၊ အချိန်တိုအတွင်း လက်ရှိ 100kA/1s နှင့် အမြင့်ဆုံး 220kA/0.1s တို့ကို ခံနိုင်ရည်ရှိသည်။ အကိုင်းအခက် busbar များကို စံနှင့် အားဖြည့်ဗားရှင်းများဖြင့် ရနိုင်သည်- စံအမျိုးအစားသည် 105kA/0.1s ၏ အထွတ်အထိပ် လျှပ်စီးကြောင်းကို ခံနိုင်ရည်ရှိပြီး အားဖြည့်အမျိုးအစားသည် 176kA/0.1s သို့ ရောက်ရှိသည်။ ဝါယာရှော့ပြတ်တောက်မှုဖြစ်သောအခါ၊ ကက်ဘိနက်ဖွဲ့စည်းပုံနှင့် busbar များသည် ပုံပျက်ခြင်းကို ခံနိုင်ရည်ရှိပြီး ဇယားကွက်များ ယိုစိမ့်မှုကို တားဆီးကာ ဇယားကွက်တည်ငြိမ်မှုကို သေချာစေသည်။

4. Smart Monitoring Expansion အတွက် သီးသန့် မျက်နှာပြင်များ

MNS မှ ဗို့အားနိမ့် switchgear ယူနစ်များအားလုံးသည် ကွန်ပျူတာဆက်သွယ်ရေး အင်တာဖေ့စ်များနှင့် စံပြုထားပြီး၊ စက်ရုံ အလိုအလျောက်စနစ်စနစ်များ၊ အသိဉာဏ်ရှိသော အဆောက်အဦ ဓာတ်အားဖြန့်ဖြူးမှုစနစ်များနှင့် ဓာတ်အားပေးစက်ရုံ ဗဟိုချုပ်ကိုင်မှု ထိန်းချုပ်မှုစနစ်များနှင့် ပေါင်းစပ်နိုင်စေပါသည်။ ရေနံဓာတုစက်ရုံများနှင့် အပူဓာတ်အားပေးစက်ရုံများကဲ့သို့ အလွန်အလိုအလျောက်ပတ်ဝန်းကျင်တွင်—ဤယူနစ်များသည် အဝေးမှဒေတာရယူခြင်း၊ လုပ်ငန်းလည်ပတ်မှုစောင့်ကြည့်ခြင်းနှင့် အမှားအယွင်းများကို ကြိုတင်သတိပေးခြင်း၊ မောင်းသူမဲ့၊ ဉာဏ်ရည်ထက်မြက်သောဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များဖန်တီးခြင်းကို ပံ့ပိုးပေးပါသည်။

အခြေခံနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

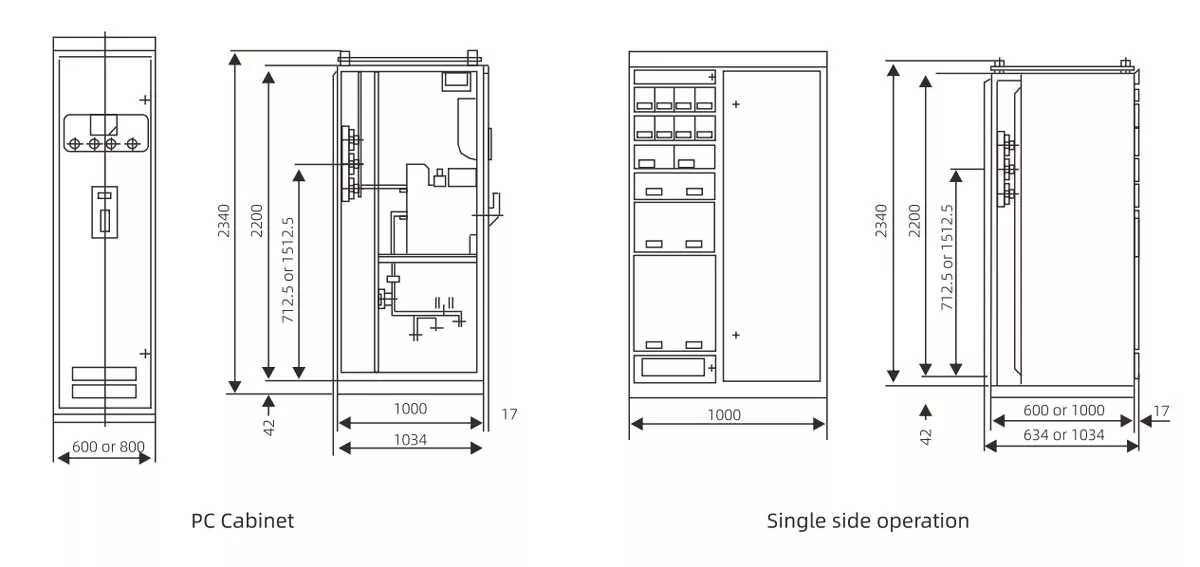

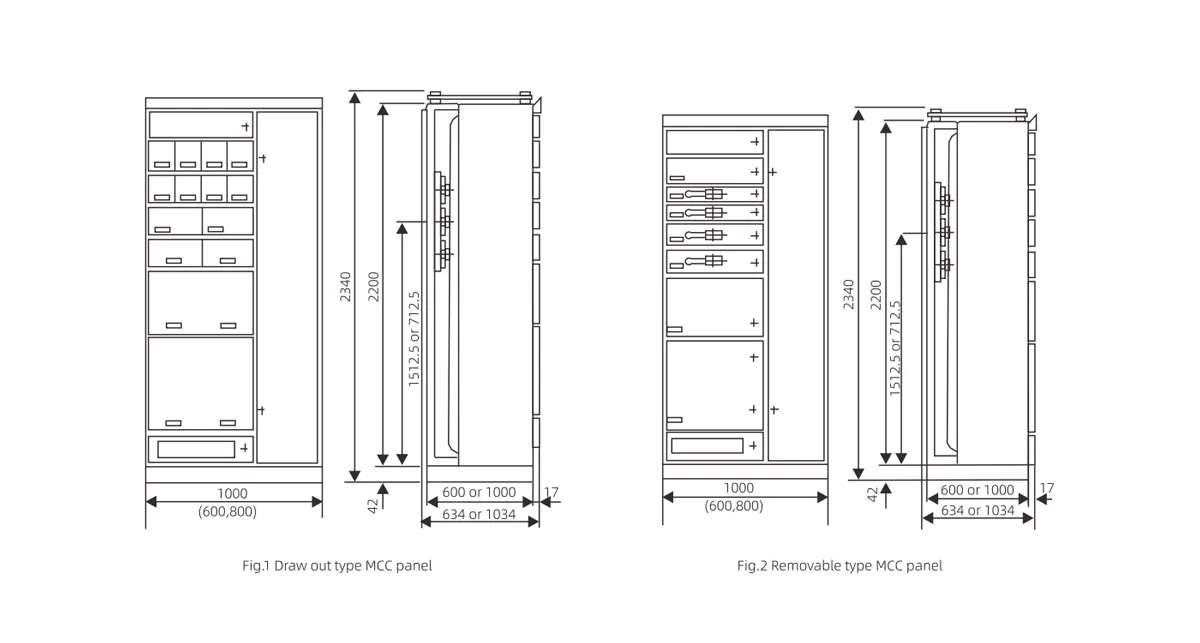

အတွင်းပိုင်းဖွဲ့စည်းပုံ

သက်ဆိုင်သော ပတ်ဝန်းကျင်အခြေအနေများ

1. ပတ်ဝန်းကျင်အပူချိန်: -5°C မှ +40°C; 24 နာရီပျမ်းမျှအပူချိန် 35 ဒီဂရီစင်တီဂရိတ်ထက်မပိုပါဘူး။

2. တပ်ဆင်ခြင်း အမြင့်ပေ: ≤2000 မီတာ; အိမ်တွင်းသုံးအတွက်သာ

3. စိုထိုင်းဆ- 40°C တွင် နှိုင်းရစိုထိုင်းဆ ≤50%; 20°C တွင် အမြင့်ဆုံးစိုထိုင်းဆ 90%; အပူချိန်အတက်အကျများကို ကိုင်တွယ်ရန် anti-condensation အင်္ဂါရပ်များ တပ်ဆင်ထားသည်။

4. တပ်ဆင်ခြင်း ဒေါင်လိုက်စနစ်- Cabinet inclination 5° ထက်မပိုပါ။

5. လုပ်ငန်းလည်ပတ်သည့်နေရာ- မီးလောင်လွယ်/ပေါက်ကွဲနိုင်သော မီဒီယာ၊ ပြင်းထန်သော တုန်ခါမှု သို့မဟုတ် အဆိပ်သင့်သော ဓာတုဓာတ်ငွေ့များ ပါဝင်သော နေရာများတွင် တပ်ဆင်ခြင်းကို တားမြစ်ထားသည်။

Multi-Industry Applications နှင့် Real-World Project Cases များ

Case 1- တရုတ်နိုင်ငံ အရှေ့ခြမ်းရှိ အကြီးစား ရေနံဓာတု အခြေစိုက်စခန်းအတွက် လျှပ်စစ်ဓာတ်အား ဖြန့်ဖြူးရေး စီမံကိန်း

နှစ်စဉ် တန်ချိန် 1.2 သန်း ထုတ်ပေးသည့် ဓာတုဗေဒ ပြုပြင်ရေး စက်ရုံသည် HUAJIDIAN MNS low voltage switchgear 28 ယူနစ်ကို အသုံးပြုသည်။ အလုပ်ရုံ၏ မော်တာထိန်းချုပ်ရေးစင်တာအဖြစ် ဆောင်ရွက်ပေးသော စနစ်သည် တုံ့ပြန်မှုရေယာဉ်များနှင့် လွှဲပြောင်းပန့်များသို့ စဉ်ဆက်မပြတ် ပါဝါထောက်ပံ့မှုကို သေချာစေသည်။ IP41 အဆင့်သတ်မှတ်ထားသော ဗီဒိုများသည် ဓာတုဖုန်မှုန့်များကို ထိရောက်စွာခွဲထုတ်နိုင်ပြီး အားဖြည့်ဘတ်စ်ဘားများသည် မော်တာစတင်ခြင်းမှ တက်လာသောရေစီးကြောင်းများကို ခံနိုင်ရည်ရှိပြီး ဆက်သွယ်ရေးအင်တာဖေ့စ်များသည် စက်ရုံ၏ DCS ထိန်းချုပ်မှုစနစ်နှင့် ပေါင်းစပ်ထားသည်။ အဆိုပါစနစ်သည် ဝါယာရှော့ဖြစ်ပွားခြင်းမရှိဘဲ သုံးနှစ်ကြာအောင် တည်ငြိမ်စွာလည်ပတ်ခဲ့သည်။

Case Study 2- 300MW အပူဓာတ်အားပေးစက်ရုံအတွက် Auxiliary Power System

ရေပေးဝေမှု၊ ဆူလ်ဖူရှင်းနှင့် ဖုန်မှုန့်ဖယ်ရှားရေးယူနစ်များကဲ့သို့ အရန်စနစ်များသို့ ပါဝါဖြန့်ဝေရန် GCS ခလုတ်ဂီယာ 35 ယူနစ် တပ်ဆင်ထားသည်။ 6300A ပင်မ busbar သည် full-load လည်ပတ်မှုကို ပံ့ပိုးပေးသည်၊ မြင့်မားသော short-circuit ခံနိုင်ရည်ရှိမှုသည် unit စတင်ချိန်နှင့် ပိတ်ချိန်အတွင်း grid အတက်အကျများကို လျော့ပါးသက်သာစေသည်။ Intelligent အင်တာဖေ့စ်များသည် အချိန်နှင့်တပြေးညီ အမှားအယွင်းအချက်ပေးနှိုးစက်များကို စက်ရုံ၏ဗဟိုထိန်းချုပ်မှုပလပ်ဖောင်းသို့ တိုက်ရိုက်ချိတ်ဆက်သည်။

HUAJIDIAN- ကော်ပိုရိတ် ကြံ့ခိုင်မှုနှင့် အရည်အသွေး အာမခံချက်

Wenzhou၊ Zhejiang တွင် 1998 ခုနှစ်တွင် စတင်တည်ထောင်ခဲ့ပြီး၊ အမှတ်တံဆိပ်သည် ဗို့အားနိမ့် switchgear၊ ring main units (RMUs)၊ transformers၊ voltage stabilizers နှင့် circuit breakers များအပါအဝင် ပါဝါပို့လွှတ်ခြင်းနှင့် ဖြန့်ဖြူးခြင်းဆိုင်ရာ ထုတ်ကုန်များစွာကို ပေးဆောင်ပါသည်။

ပြည်တွင်းနှင့် နိုင်ငံတကာ EPC ပရောဂျက်များအတွက် ရေရှည်ပေးသွင်းသူအနေဖြင့် ကုမ္ပဏီသည် ISO9001 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ် အသိအမှတ်ပြုလက်မှတ်နှင့် CE ဘေးကင်းရေး လက်မှတ်ကို ရရှိထားသည်။ ကျွန်ုပ်တို့သည် ကုန်ကြမ်းများ၊ တစ်ပိုင်းကုန်ချောများနှင့် ကုန်ချောပစ္စည်းများကို လွှမ်းခြုံကာ အရည်အသွေးပြည့်မီသော စစ်ဆေးရေးလုပ်ငန်းစဉ်ဖြင့် ကျွန်ုပ်တို့၏ကိုယ်ပိုင် စံချိန်စံညွှန်းမီစက်ရုံကို လည်ပတ်ဆောင်ရွက်ပါသည်။ switchgear ယူနစ်တိုင်းသည် စက်ရုံမှထွက်ခွာခြင်းမပြုမီ ကျယ်ကျယ်ပြန့်ပြန့် လျှပ်စစ်စွမ်းဆောင်မှု စမ်းသပ်ခြင်းကို ခံယူရသည်။

ကျွန်ုပ်တို့၏ ပရော်ဖက်ရှင်နယ်နည်းပညာအဖွဲ့သည် ဓာတ်အားဖြန့်ဖြူးရေးအစီအစဉ်ဒီဇိုင်း၊ ဆိုက်တွင်းတပ်ဆင်မှုလမ်းညွှန်နှင့် တစ်သက်တာနည်းပညာပံ့ပိုးမှုအပါအဝင် တစ်နေရာတည်းတွင် ဝန်ဆောင်မှုများပေးပါသည်။ ကျွန်ုပ်တို့၏ထုတ်ကုန်များကို ကမ္ဘာတစ်ဝှမ်းရှိ စျေးကွက်များသို့ တင်ပို့ရောင်းချပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- HUAJIDIAN MNS နိမ့်သောဗို့အားခလုတ်ဂီယာကို နောက်ပိုင်းတွင် ချဲ့ထွင်နိုင်သလား၊ ယူနစ်တစ်ခုလျှင် ဆားကစ်များ၏ အများဆုံးအရေအတွက်မှာ အဘယ်နည်း။

A1- ဆိုဒ်တွင်တပ်ဆင်ပြီးနောက်တွင်ပင် လိုက်လျောညီထွေရှိသော အံဆွဲယူနစ်များကို ထပ်ဖြည့်ခြင်း သို့မဟုတ် ဖယ်ရှားခြင်းအတွက် ခလုတ်ဂီယာတွင် အပြည့်အဝ မော်ဂျူလာဒီဇိုင်းကို ပါရှိသည်။ ကက်ဘိနက်ဘောင်ကိုအစားထိုးရန်မလိုအပ်ပါ။ အံဆွဲ module များကို တပ်ဆင်ရုံဖြင့် လုံလောက်ပါသည်။ ပင်မနှင့် ဌာနခွဲ busbar များကို သီးသန့်တိုးချဲ့သည့် အင်တာဖေ့စ်များ တပ်ဆင်ထားပြီး၊ စနစ် အဆင့်မြှင့်တင်မှု၏ အချိန်နှင့် ကုန်ကျစရိတ်ကို သိသိသာသာ လျှော့ချပေးသည်။

Q2- GCS စနစ်အတွက် စံနှင့် အားဖြည့်ထားသော ဌာနခွဲ busbars များကြားကို ကျွန်ုပ် မည်သို့ရွေးချယ်သင့်သနည်း။

A2- စံဌာနခွဲ busbar သည် 105kA/0.1s ၏ အထွတ်အထိပ်ခံနိုင်ရည်အဆင့်ကို ပေးဆောင်ထားပြီး၊ ရုံးအဆောက်အဦများနှင့် အထည်အလိပ်စက်ရုံများကဲ့သို့သော light-load applications များအတွက် သင့်လျော်သည်။ အားဖြည့်ဗားရှင်းသည် 176kA/0.1s ကို ခံနိုင်ရည်ရှိပြီး ရေနံဓာတုစက်ရုံများ၊ သတ္တုဗေဒဆိုင်ရာ အဆောက်အအုံများနှင့် ကြီးမားသော ဓာတ်အားပေးစက်ရုံများတွင် တွေ့ရှိရသည့် သက်ရောက်မှုမြင့်မားသော တာတိုပတ်လမ်းပတ်ဝန်းကျင်များအတွက် စံပြဖြစ်သည်။ ကျွန်ုပ်တို့၏နည်းပညာအဖွဲ့သည် သင့်ဆိုက်၏ယာယီပတ်လမ်းလက်ရှိကန့်သတ်ချက်များအပေါ်အခြေခံ၍ သင့်လျော်သော busbar သတ်မှတ်ချက်များကို အခမဲ့အကြံပြုနိုင်ပါသည်။

Q3- MNS low voltage switchgear သည် စိတ်ကြိုက်ပြုပြင်ထားသော အသိဉာဏ်ရှိသော စောင့်ကြည့်ရေးလုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးပါသလား၊ နှင့် မည်သည့်ဆက်သွယ်ရေးပရိုတိုကောများကို တွဲဖက်အသုံးပြုနိုင်သနည်း။

A3- ဗီရိုများအားလုံးတွင် သီးခြားလွတ်လပ်သော ဆက်သွယ်မှုအင်တာဖေ့စ်များကို သီးသန့်ထားရှိပေးထားပြီး စိတ်ကြိုက်စမတ်စောင့်ကြည့်ရေးမော်ဂျူးများ တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။ လျှပ်စစ်စက်မှုလုပ်ငန်းရှိ ပင်မဆက်သွယ်ရေးပရိုတိုကောများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်၊ ၎င်းတို့သည် ဗို့အား၊ လက်ရှိ၊ ကက်ဘိနက်အပူချိန်နှင့် အမှားအယွင်းအချက်ပြမှုများ—အပြင် အဝေးထိန်းခလုတ်နှင့် မမှန်မကန်သတိပေးချက်များအပါအဝင် အဝေးမှဒေတာထုတ်လွှင့်ခြင်းကို လုပ်ဆောင်နိုင်သည်။ ဆင့်ပွားဝါယာကြိုးများနှင့် စောင့်ကြည့်ရေးစနစ်များ ပေါင်းစပ်မှုအတွက် ဖြေရှင်းချက်များကိုလည်း တောင်းဆိုမှုအပေါ် ပံ့ပိုးပေးနိုင်ပါသည်။

Primary circuit technical parameter (Dw45 အရ)

မှတ်ချက် -

1.ဒေါင်လိုက် busbar ၏လက်ရှိသည်အလွန်အမင်း 2000A@+35 ℃အထိ; (+40 ℃ အအေးပေးစက်ဖြင့်)

2. လိုအပ်ပါက အထူးဒီဇိုင်းအတွက် lP54 ကာကွယ်မှုဒီဂရီကို ထည့်သွင်းစဉ်းစားပါသည်။
