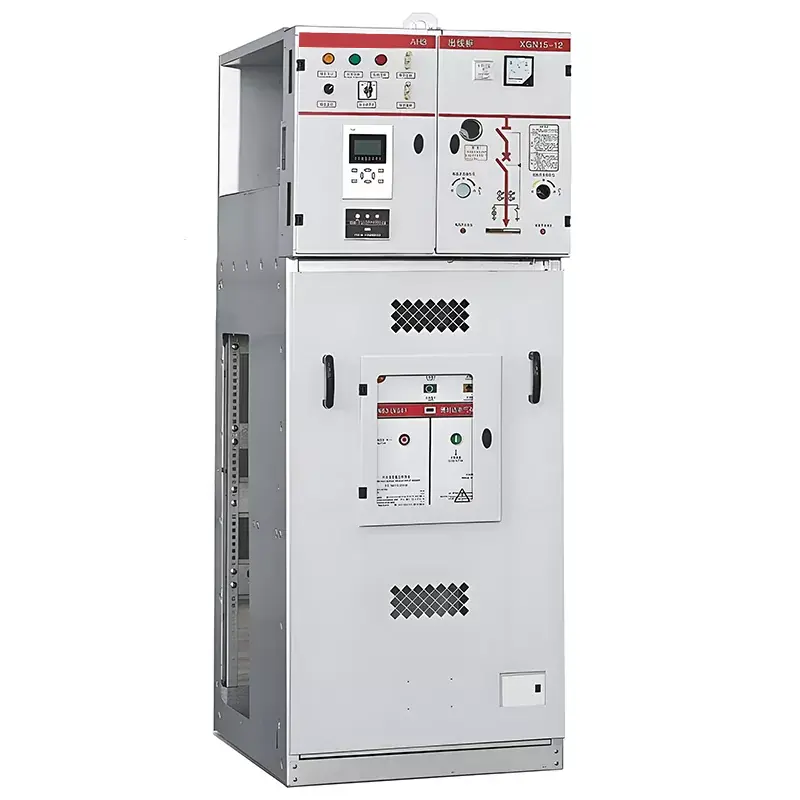

11kV 13.8kV 3-Way Ring ပင်မယူနစ်

Huajidian 11kV 13.8kV 3-Way Ring ပင်မယူနစ်သည် အဆင့်မြှင့်တင်ရန်အတွက် အကောင်းဆုံးလုပ်ဆောင်ထားသည့် SF6 ဓာတ်ငွေ့လျှပ်ကာလက်စွပ်ပင်မယူနစ်ဖြစ်သည်။ အလယ်အလတ် ဗို့အားဖြန့်ဖြူးရေးစနစ်များ။ သမားရိုးကျ ထုတ်ကုန်များနှင့် နှိုင်းယှဉ်ပါက၊ ဤထုတ်ကုန်သည် အလုံးစုံကို ပိုကောင်းအောင် လုပ်ဆောင်သည်။ ဖွဲ့စည်းပုံနှင့် အတိုင်းအတာ၊ ကြီးမားသော အရွယ်အစား၊ တပ်ဆင်မှု အဆင်မပြေခြင်းနှင့် ပတ်ဝန်းကျင် ညံ့ဖျင်းခြင်းစသည့် ပြဿနာများကို ဖြေရှင်းခြင်း။ ရိုးရာဗီဒိုများ၏ လိုက်လျောညီထွေရှိမှု။ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်သည် အလိုအလျောက် စက်ရုပ်လက်တံဂဟေဆော်ခြင်းနှင့် တိကျမှုမြင့်မားမှုကို အသုံးပြုသည်။ ယိုစိမ့်မှု ထောက်လှမ်းခြင်းဆိုင်ရာ ကိရိယာများသည် လုပ်ငန်းစဉ်တစ်ခုလုံးကို ကုန်ကြမ်းလုပ်ဆောင်ခြင်းမှ တိကျသောထိန်းချုပ်မှုကို ရရှိစေသည်။ ကုန်ချောပေးပို့ခြင်း၊ စက်ပစ္စည်းများ တည်ငြိမ်မှုနှင့် သက်တမ်းကို အာမခံခြင်း။

ယုံကြည်စိတ်ချရသော ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများ ပေးသွင်းသူအနေဖြင့်၊ ဤ 10kV SF6 လက်စွပ် ပင်မယူနစ်သည် SF6 နှင့် စံပြုလာပါသည်။ ဓာတ်ငွေ့-လျှပ်ကာ သတ္တု-ကာစွပ် ဆားကစ် ဘရိတ်ကာများနှင့် ကေဘယ်ခလုတ်များ ၊ အိမ်တွင်းနှင့် အပြင်ဘက် တပ်ဆင်မှုများကို ပံ့ပိုးပေးပြီး၊ ကြမ်းတမ်းသောအခြေအနေများအောက်တွင် တည်ငြိမ်သောလုပ်ဆောင်မှု။ ထုတ်ကုန်သည် လူနေအိမ်ဓာတ်အားဖြန့်ဖြူးမှုအပါအဝင် အခြေအနေအားလုံးတွင် အကျုံးဝင်သည်။ ကူးသန်းရောင်းဝယ်ရေး ပါဝါထောက်ပံ့မှု၊ စက်မှုထုတ်လုပ်မှုနှင့် စွမ်းအင်လိုင်းအသစ် ချိတ်ဆက်မှုတို့အပြင် စံမမီသော ပံ့ပိုးမှုလည်း ဖြစ်သည်။ စိတ်ကြိုက်ပြုလုပ်ခြင်း၊ ဖောက်သည်ဆိုက်အခြေအနေများနှင့်အညီ သီးသန့်လက်စွပ် ပင်မယူနစ်ပါဝါဖြန့်ဖြူးမှုဖြေရှင်းချက်များအား ချုပ်လုပ်ခြင်း။ နည်းပညာဆိုင်ရာလိုအပ်ချက်များ။

အဓိက အားသာချက်များနှင့် အင်္ဂါရပ်များ-

1. အရည်အသွေးမြင့်ပစ္စည်းများ၊ ခိုင်ခံ့ပြီး တာရှည်ခံဖွဲ့စည်းပုံ

ကက်ဘိနက်ကိုယ်ထည်ကို 2 မီလီမီတာ အထူရှိသော သွပ်ရည်စတီးလ်ပြားဖြင့် ပြုလုပ်ထားပြီး တိကျစွာ ကွေးညွှတ်သည့် လုပ်ငန်းစဉ်များစွာဖြင့် ဖွဲ့စည်းထားသည်။ ဟိ အလုံးစုံဖွဲ့စည်းပုံသည် ရိုးရှင်းပြီး ခိုင်ခံ့ကောင်းမွန်ပြီး လက်ရာမြောက်သောအသွင်အပြင်ရှိသည်။ ၎င်းသည် အလွန်ကောင်းမွန်သော သံချေးနှင့် သံချေးများ ပိုင်ဆိုင်သည်။ ခံနိုင်ရည်နှင့် စက်ပိုင်းဆိုင်ရာ အကာအကွယ် စွမ်းဆောင်ရည်၊ ပြင်ပပတ်ဝန်းကျင် တိုက်စားမှုနှင့် စက်ပိုင်းဆိုင်ရာတို့ကို ထိထိရောက်ရောက် ခုခံခြင်း။ သက်ရောက်မှု၊ ရေရှည်တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေပြီး စက်ပစ္စည်းများ၏သက်တမ်းကို သိသိသာသာတိုးစေသည်။

2. အဆင်ပြေသော လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုအတွက် မော်ဂျူလာ အမှီအခိုကင်းသော အပြင်အဆင်

11kV နှင့် 13.8kV 3-Way Ring ပင်မယူနစ်များသည် ရှင်းရှင်းလင်းလင်းနှင့် စနစ်တကျ သီးခြားခွဲထားသော လုပ်ဆောင်ချက်ဆိုင်ရာ ယူနစ်များပါရှိသည်။ အပြင်အဆင်။ Modular ဒီဇိုင်းသည် modules များကြား အပြန်အလှန်ဝင်ရောက်စွက်ဖက်ခြင်းကို ရှောင်ရှားသည်။ နေ့စဉ်စစ်ဆေးခြင်း၊ ချို့ယွင်းချက်ပြုပြင်ခြင်းနှင့် အစိတ်အပိုင်းများ အစားထိုးမှုများသည် ရိုးရှင်းပြီး လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု ထိရောက်မှုတို့ကို ထိရောက်စွာ မြှင့်တင်ပေးကာ သုံးစွဲသူများ၏ နောက်ပိုင်းတွင် လျော့နည်းစေသည်။ လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းရေးစရိတ်များ။

3. Flexible Configuration နှင့် ကွဲပြားသော လုပ်ဆောင်မှုမုဒ်များ

ပင်မခလုတ်သည် ABB SFL12 SF6 load switch သို့မဟုတ် Huajidian ကိုရွေးချယ်ရာတွင် နှစ်ခုဖွဲ့စည်းပုံရွေးချယ်စရာများကို ပံ့ပိုးပေးသည် ကိုယ်တိုင်တီထွင်ထားသော FLN3612D SF6 ဝန်ခလုတ်။ ပရောဂျက်လိုအပ်ချက်များအပေါ် မူတည်၍ ABB HAD/US စီးရီး SF6 ဆားကစ်ဘရိတ်ကာများ သို့မဟုတ် VD4S ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများလည်း ထည့်နိုင်သည်။ ၎င်းသည် manual နှင့် electric operation modes နှစ်မျိုးလုံးနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး၊ အမျိုးမျိုးသော နေရာအခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်အောင် ဉာဏ်စွမ်းအား ဖြန့်ဖြူးရေး တည်ဆောက်မှု လိုအပ်ချက်များ။

4. လိုက်လျောညီထွေရှိသော မြင့်မားသော၊ များစွာသောအခြေအနေများအတွက် သင့်လျော်သည်။

အိမ်တွင်းနှင့် ပြင်ပအသုံးပြုမှု နှစ်မျိုးလုံးအတွက် ဒီဇိုင်းထုတ်ထားပြီး အပူချိန်မြင့်မားခြင်းနှင့် အပူချိန်မြင့်မားခြင်းကဲ့သို့သော ရှုပ်ထွေးသောပတ်ဝန်းကျင်များတွင် တည်ငြိမ်စွာလည်ပတ်နိုင်သည်။ စိုထိုင်းဆ။ စက်ပစ္စည်းသည် IP3X အကာအကွယ်အဆင့်သတ်မှတ်ချက်ရှိပြီး ဖုန်မှုန့်များနှင့် နိုင်ငံခြားအရာဝတ္ထုများ ဝင်ရောက်မှုကို ထိရောက်စွာ ကာကွယ်ပေးသည်။ ပြင်ပနှင့်စက်မှုဆိုင်ရာဆက်တင်များတွင်ရေရှည်ယုံကြည်စိတ်ချရမှုရှိစေရန်။

အသေးစိတ်နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ပတ်ဝန်းကျင်နှင့် အတိုင်းအတာများ အသုံးပြုမှု

1. သက်ဆိုင်သောပတ်ဝန်းကျင်အခြေအနေများ

ရေရှည်တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန်၊ သက်ဆိုင်သောပတ်ဝန်းကျင်ဆိုင်ရာလိုအပ်ချက်များမှာ အောက်ပါအတိုင်းဖြစ်သည်- ပတ်ဝန်းကျင်အပူချိန်- -25 ℃ ~ + 40 ℃; အမြင့်: ≤1000m; နေ့စဉ်ပျမ်းမျှဆွေမျိုးစိုထိုင်းဆ ≤95%, လစဉ်ပျမ်းမျှဆွေမျိုးစိုထိုင်းဆ ≤90%. ဟိ လည်ပတ်သည့်နေရာသည် မီးလောင်လွယ်သော ပေါက်ကွဲစေတတ်သော ပစ္စည်းများ၊ အဆိပ်သင့်စေသော ဓာတုပစ္စည်းများ ကင်းစင်ပြီး မကြာခဏ ပြင်းထန်သင့်သည်။ တုန်ခါမှုများနှင့် ပြင်းထန်သော သက်ရောက်မှုများကြောင့် ၎င်းသည် မြို့ပြနှင့် စက်မှုလုပ်ငန်းဆိုင်ရာ ဓာတ်အားဖြန့်ဖြူးမှု အခြေအနေအများစုအတွက် သင့်လျော်စေသည်။

2. စုစုပေါင်း Dimensions

ပင်မအပလီကေးရှင်းအခြေအနေများ

11kV 13.8kV 3-Way Ring Main Unit ကို မြို့ပြ၊ စက်မှု၊ အခြေခံအဆောက်အအုံနှင့် စွမ်းအင်နယ်ပယ်သစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ လူနေရပ်ကွက်များ၊ စီးပွားရေးအချက်အချာကျသောနေရာများ၊ မြို့ပြလမ်းမီးများ လျှပ်စစ်မီးရရှိရေး၊ စက်ရုံဓာတ်အားဖြန့်ဖြူးရေး၊ နှင့် အလိုအလျောက် ထုတ်လုပ်မှုလိုင်း ပါဝါထောက်ပံ့မှု။ ရထားလမ်းများကဲ့သို့သော အဓိကအခြေခံအဆောက်အအုံစီမံကိန်းများအတွက်လည်း သင့်လျော်ကြောင်း၊ ဥမင်လိုဏ်ခေါင်းများ၊ လေဆိပ်များ၊ ဆေးရုံများအပြင် လေအားလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများနှင့် ဓာတ်အားပေးစက်ရုံများ သွယ်တန်းထားသော စီမံကိန်းများ၊ အခြေအနေအမျိုးမျိုးအတွက် ဘေးကင်းပြီး တည်ငြိမ်သော အလယ်အလတ်ဗို့အားဖြန့်ဖြူးမှုကို ပံ့ပိုးပေးသည်။

အမှန်တကယ် လျှောက်လွှာကိစ္စများ

တရုတ်နိုင်ငံအရှေ့ပိုင်းရှိ ဖြန့်ဝေထားသော photovoltaic ဓာတ်အားပေးစက်ရုံစီမံကိန်းတွင် Huajidian သည် 13.8kV သုံးပတ်လမ်းပတ်ကြိုးအား ပြုပြင်ဖန်တီးခဲ့သည်။ ဓာတ်အားလိုင်းလိုင်းချိတ်ဆက်မှုနှင့် ဖြန့်ဖြူးထိန်းချုပ်မှုအတွက် အဓိကယူနစ်။ ထုတ်ကုန်သည် အဆက်မပြတ်ထွက်ရှိမှုနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ photovoltaic ဓာတ်အားထုတ်လုပ်ခြင်း၏ဝိသေသလက္ခဏာများ၊ ဘေးကင်းသောအထီးကျန်မှုနှင့်ဓာတ်အားတည်ငြိမ်သောဂရစ်ချိတ်ဆက်မှုရရှိရန် ပင်မဓာတ်အားစနစ်သို့ စွမ်းအင်အသစ်များ ထိရောက်စွာ ပေါင်းစည်းမှုအား သေချာစေမည့် မျိုးဆက်စက်ပစ္စည်းများ။ စက်ပစ္စည်းတွေရှိတယ်။ ယနေ့အထိ မည်သည့်ချို့ယွင်းချက်မှ မရှိဘဲ လည်ပတ်နေပြီး စွမ်းအင်လိုင်းအသစ်အတွက် တင်းကြပ်သော ဓာတ်အားထောက်ပံ့မှု စံနှုန်းများကို အပြည့်အဝ ဖြည့်ဆည်းထားသည်။ ချိတ်ဆက်မှု။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- SF6 load switch ဗားရှင်းနှင့် ring ၏ vacuum circuit breaker version အကြား ကွာခြားချက်များကား အဘယ်နည်း။ ပင်မယူနစ်နှင့် ၎င်းတို့သည် အသီးသီးအတွက် သင့်လျော်သော အခြေအနေများ ရှိပါသလား။

A- SF6 load breakers များသည် သက်သာသော configuration cost နှင့် တည်ငြိမ်သော စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်၊ ကဲ့သို့သော အဖြစ်များသော အခြေအနေများအတွက် သင့်လျော်သည် လူနေရပ်ကွက်များ၊ လုပ်ငန်းသုံး မီးအလင်းရောင်နှင့် အထွေထွေစက်မှုလုပ်ငန်းသုံး လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးတို့သည် နေ့စဉ်နှင့်အမျှ မကြာခဏ တွေ့ကြုံနေရပါသည်။ ပြတ်တောက်မှု လိုအပ်တယ်။ VD4S ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာများ၊ ဖောက်ထွင်းနိုင်စွမ်း (50kA အထိ) နှင့် အလွန်ကောင်းမွန်သော အမှားအယွင်းများကို ခံနိုင်ရည်ရှိသောကြောင့် ၎င်းတို့ကို ယုံကြည်စိတ်ချရသော ပါဝါအတွက် ပိုမိုသင့်လျော်သည်။ ဆေးရုံများ၊ ဒေတာစင်တာများ၊ စွမ်းအင်သုံး ဓာတ်အားပေးစက်ရုံများနှင့် ဝန်အားများသော စက်မှုဥယျာဉ်များကဲ့သို့သော ထောက်ပံ့မှုအခြေအနေများ။

Q2- ဤ 11kV 13.8kV 3-Way Ring ပင်မယူနစ်သည် ဆိုက်ပေါ်တွင် စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် ကန့်သတ်ချက်ချိန်ညှိမှုကို ပံ့ပိုးပေးပါသလား။

A: ဟုတ်ပါတယ်။ ပရော်ဖက်ရှင်နယ်လက်စွပ် ပင်မယူနစ်စက်ရုံတစ်ခုအနေဖြင့် Huajidian သည် ဘက်ပေါင်းစုံမှ ပုဂ္ဂိုလ်ရေးသီးသန့် စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးပေးပါသည်။ ဝန်ဆောင်မှုများ။ အဆင့်သတ်မှတ်ထားသော လက်ရှိ၊ အကာအကွယ်ဖွဲ့စည်းပုံ၊ လည်ပတ်မှုနည်းလမ်း၊ အစိုးရအဖွဲ့အရွယ်အစားနှင့် ဆက်စပ်ပစ္စည်းများကို ချိန်ညှိနိုင်သည်။ on-site ဗို့အားအဆင့်၊ ဝန်အရွယ်အစားနှင့် တပ်ဆင်မှုပတ်ဝန်းကျင်အလိုက်။ သီးသန့်နည်းပညာဖြေရှင်းချက်များ၊ CAD ဆောက်လုပ်ရေးပုံများ နှင့် တိကျသော ကိုးကားချက်များကိုလည်း ရရှိနိုင်ပါသည်။

Q3: စက်၏သက်တမ်းနှင့်နေ့စဉ်ထိန်းသိမ်းမှုစက်ဝန်းကဘာလဲ။

A- ထုတ်ကုန်သည် စက်ယန္တရားသက်တမ်း 2000 နှင့် ဝန်အတွက် 100 cycles စွမ်းရည်အပြည့် ကွဲထွက်သောသက်တမ်းရှိသည်။ breaker ပုံမှန်လည်ပတ်မှုအခြေအနေအောက်တွင်၊ ဒီဇိုင်းသက်တမ်းသည် 15 နှစ်ထက်ကျော်လွန်သည်။ ပုံမှန်ထိန်းသိမ်းခြင်း။ အကြံပြုချက်များ- အမြင်အာရုံစစ်ဆေးခြင်းနှင့် ဖုန်မှုန့်များကို ၃ လတစ်ကြိမ် ဖယ်ရှားခြင်း၊ ပြီးပြည့်စုံသော စွမ်းဆောင်ရည်ကို စမ်းသပ်ခြင်း။ လေလုံခြင်း၊ ဆားကစ်ခံနိုင်ရည်နှင့် အကာအကွယ်လုပ်ဆောင်ချက်များအပါအဝင် 12 လတိုင်း။ modular တည်ဆောက်ပုံ ပြုပြင်ထိန်းသိမ်းမှုအခက်အခဲကို သိသာထင်ရှားစွာ လျှော့ချပေးပြီး စက်ပစ္စည်းများ၏ တည်ငြိမ်သောလည်ပတ်မှုလည်ပတ်မှုကို ထိထိရောက်ရောက် တိုးချဲ့စေသည်။

ပြီးနောက်-ရောင်းချမှုနှင့် စိတ်ကြိုက်ဝန်ဆောင်မှုများ

Huajidian သည် ၎င်း၏စီးရီး 11kV နှင့် 13.8kV 3-Way Ring Main Units တစ်ခုလုံးအတွက် စက်ဝိုင်းအပြည့်၊ တစ်နေရာတည်းတွင် ဝန်ဆောင်မှုပေးပါသည်။ တစ် ပရော်ဖက်ရှင်နယ် ဖောက်သည် ဝန်ဆောင်မှုအဖွဲ့သည် နည်းပညာဆိုင်ရာ စုံစမ်းမေးမြန်းမှုများနှင့် ပြဿနာဖြေရှင်းခြင်းတို့ကို အမှန်တကယ် တုံ့ပြန်ရန် 24/7 ရရှိပါသည်။ အချိန်။ ကျွန်ုပ်တို့သည် တိကျသော ကိုးကားချက်များ၊ CAD တပ်ဆင်ပုံများ၊ ပြီးပြည့်စုံသော နည်းပညာဆိုင်ရာ ဖြေရှင်းချက်များနှင့် ဆိုက်ပေါ်တွင် ပံ့ပိုးပေးနိုင်ပါသည်။ ပရောဂျက်လိုအပ်ချက်များအပေါ်အခြေခံ၍ လမ်းညွှန်ဝန်ဆောင်မှုများ။ စဉ်ဆက်မပြတ် နည်းပညာဆိုင်ရာ ဆန်းသစ်တီထွင်မှုနှင့် အရည်အသွေး အဆင့်မြှင့်တင်မှုများကို အားကိုးခြင်း၊ ကျွန်ုပ်တို့သည် ကမ္ဘာလုံးဆိုင်ရာ သုံးစွဲသူများအတွက် သီးသန့် အလယ်အလတ် ဗို့အား ဖြန့်ဖြူးရေး ဖြေရှင်းချက်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပြီး အမျိုးမျိုးအဖုံဖုံပြုနိုင်ပါသည်။ များပြားလှသော စက်မှုလုပ်ငန်းနှင့် အခြေအနေများ အတွက် လျှပ်စစ်ဓာတ်အား လိုအပ်ချက်။
