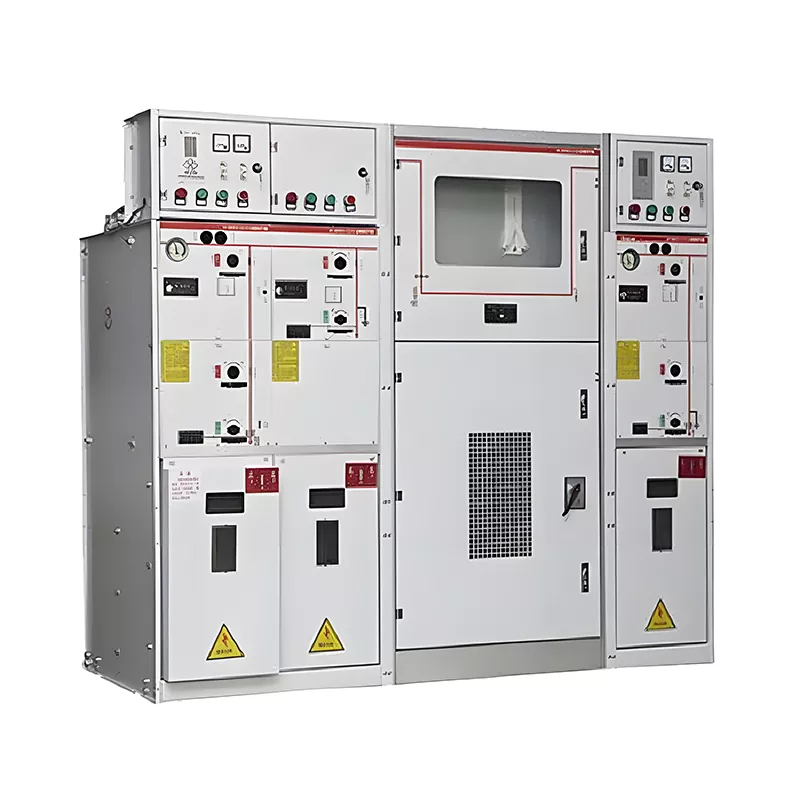

22kV SF6 GIS RMU Ring Main Unit Switchgear

ဤ 22kV SF6 GIS RMU Ring ပင်မယူနစ် Switchgear သည် အလယ်အလတ်ဗို့အားအတွက် Huajidian မှ ဖန်တီးထားသော core intelligent device တစ်ခုဖြစ်သည်။ ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ။ သမားရိုးကျ စက်ကိရိယာများ၏ ဖွဲ့စည်းပုံဆိုင်ရာ ကန့်သတ်ချက်များမှ ခွဲထွက်ပြီး ထုတ်ကုန်ကို လက်ခံသည်။ ကျစ်လစ်သိပ်သည်းသော မော်ဂျူလာဒီဇိုင်း၊ ဆားကစ်ဘရိတ်ကာများ၊ အဆက်ဖြတ်ထားသော ခလုတ်များကဲ့သို့သော core functional units များ မြင့်မားစွာပေါင်းစပ်ခြင်း၊ မြေပြင်ခလုတ်များနှင့် တူရိယာထရန်စဖော်မာများ။ ကက်ဘိနက်ဖွဲ့စည်းပုံသည် ပေါ့ပါးပြီး ကျစ်လစ်သော၊ သင့်တော်သည်။ မြို့ပြဓာတ်အားခွဲရုံများနှင့် ကြိုတင်ပြင်ဆင်ထားသော ဓာတ်အားခွဲရုံများကဲ့သို့သော ကန့်သတ်တပ်ဆင်မှုအခြေအနေများ။

စက်ပစ္စည်း၏ထိန်းချုပ်မှုဘောင်တွင် ဉာဏ်ရည်ထက်မြက်သော စောင့်ကြည့်ရေးကိရိယာများ တပ်ဆင်ထားပြီး အသုံးပြုရလွယ်ကူသော အပြင်အဆင်တစ်ခုပါရှိသည်။ စက်ပစ္စည်းလည်ပတ်မှုကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်ခြင်းအတွက် အမြင်အာရုံကြည့်ရှုမှုပြတင်းပေါက်။ ယုံကြည်စိတ်ချရသော ပေးသွင်းသူတစ်ဦးအနေဖြင့် Huajidian က ပံ့ပိုးပေးသည်။ အသုံးပြုသူများ၏ အမှန်တကယ် ဓာတ်အားဖြန့်ဖြူးမှု လိုအပ်ချက်များအပေါ် အခြေခံ၍ စိတ်ကြိုက်ဖြေရှင်းနည်းများ၊ ပါဝါဖြန့်ဖြူးမှုကို ကျယ်ကျယ်ပြန့်ပြန့် လွှမ်းခြုံထားသည်။ မြို့ပြအဆောက်အအုံများ၊ စက်မှုပန်းခြံများနှင့် အဓိကအခြေခံအဆောက်အအုံဆိုင်ရာ ပရောဂျက်များကဲ့သို့သော အခြေအနေအမျိုးမျိုးတွင် လိုအပ်ချက်များ။

အဓိကထုတ်ကုန် အားသာချက်များ

1. အပြည့်အဝကာကွယ်ထားသော လျှပ်ကာဒီဇိုင်း၊ လည်ပတ်နေစဉ်အတွင်း ဘေးကင်းလုံခြုံရေးအန္တရာယ်များ လုံးဝမရှိပါ။

စက်ကိရိယာသည် အတွင်းပိုင်း ကာရံရန်အတွက် SF6 ဓာတ်ငွေ့ သို့မဟုတ် ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်နိုင်သော ဓာတ်ငွေ့ကို အသုံးပြုထားပြီး တိုက်ရိုက်အစိတ်အပိုင်းများ အပြည့်အဝရှိသည်။ အလုံပိတ်ဖွဲ့စည်းပုံတွင် ၎င်းတို့အား ပြင်ပအစိုဓာတ်၊ ဖုန်မှုန့်များ၊ အပျက်အစီးများနှင့် တိရစ္ဆာန်ငယ်များမှ လုံး၀ခွဲထုတ်ကာ၊ အရင်းအမြစ်မှ ဆားကစ်တိုများနှင့် ယိုစိမ့်မှုအန္တရာယ်။ ၎င်းသည် "five-proof" ဒီဇိုင်းသတ်မှတ်ချက်များကို တင်းတင်းကျပ်ကျပ် လိုက်နာသည်။ ပါဝါစနစ်များအတွက် interlocking လည်ပတ်ယန္တရားများနှင့် dual mechanical interlocking ကာကွယ်မှုတပ်ဆင်ထားသည်။ ၀န်ဆောင်မှုအောက်ရှိ ခလုတ်များ သို့မဟုတ် အဖွင့်အပိတ်ခလုတ်များကဲ့သို့ မှားယွင်းသောလည်ပတ်မှုပြဿနာများကို ထိရောက်စွာကာကွယ်ပေးသည်။ ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများ၏ ဘေးကင်းမှုကို အပြည့်အဝသေချာစေမည့် တိုက်ရိုက်အခန်းများကို မတော်တဆဝင်ရောက်မိခြင်း။

2. သံချေးတက်ခြင်း ခံနိုင်ရည်ရှိပြီး တာရှည်ခံကာ ရှုပ်ထွေးသော လုပ်ငန်းခွင်အခြေအနေများကို လိုက်လျောညီထွေဖြစ်စေသည်။

22kV SF6 GIS RMU Ring Main Unit Switchgear ဗီရိုကို အရည်အသွေးမြင့် အအေးခံစတီးပြားဖြင့် ပြုလုပ်ထားသည်။ အလူမီနီယမ် ဇင့်ဖြင့် အုပ်ထားသော သံမဏိပြား၊ ကောင်းမွန်သော သံချေးတက်မှု ဖြန်းခြင်း လုပ်ငန်းစဉ်ဖြင့် ကုသသည်။ ၎င်းသည် စက်ပိုင်းဆိုင်ရာ မြင့်မားသည်။ ခိုင်ခံ့မှု၊ ဝတ်ဆင်မှု ခံနိုင်ရည်နှင့် သံချေးတက်ခြင်းတို့ကို ခံနိုင်ရည်ရှိပြီး ရှုပ်ထွေးသော အိမ်တွင်းနှင့် အပြင်ဘက်တွင် ရေရှည်တည်ငြိမ်စွာ လည်ပတ်နိုင်စေပါသည်။ မြင့်မားသော အပူချိန်၊ စိုထိုင်းဆ နှင့် ဖုန်မှုန့်များကဲ့သို့သော ပတ်ဝန်းကျင်များ။ ဓာတ်ငွေ့ဖြည့်သွင်းမှု၏ နှစ်စဉ် ဓာတ်ငွေ့ယိုစိမ့်နှုန်း switchgear သည် ≤0.1%, ခိုင်ခံ့သော စက်လည်ပတ်မှု တည်ငြိမ်မှုကို အာမခံပြီး နောက်ဆက်တွဲ ပြုပြင်ထိန်းသိမ်းမှုကို သိသိသာသာ လျှော့ချပေးသည်။ ကုန်ကျစရိတ်။

3. Modular နှင့် ပြောင်းလွယ်ပြင်လွယ်ပေါင်းစပ်မှု၊ ရိုးရှင်းပြီး အဆင်ပြေသောလည်ပတ်မှု

ထုတ်ကုန်သည် အဝင်နှင့်အထွက်ကို အခမဲ့ပေါင်းစပ်ခွင့်ပြုသည့် စံပြုလုပ်ဆောင်နိုင်သော module ဒီဇိုင်းကို လက်ခံပါသည်။ လိုင်းယူနစ်များ၊ PT ယူနစ်များနှင့် ဓာတ်အားဖြန့်ဖြူးမှု လိုအပ်ချက်များအရ စိတ်ကြိုက်ပြင်ဆင်ထားသည့်အတိုင်း လိုင်းယူနစ်များ၊ ကွဲပြားခြားနားသောပရောဂျက်များ၏ configuration လိုအပ်ချက်များ။ အကန့်ကို သိပ္ပံနည်းကျ ပိုင်းခြားထားပြီး စံသတ်မှတ်ထားသည်။ ခလုတ်များ၊ ခလုတ်များ၊ နှင့် တူရိယာများ စီစဉ်ပေးခြင်း။ ရှင်းလင်းပြတ်သားသော လုပ်ငန်းဆောင်ရွက်မှု ညွှန်ကြားချက်များနှင့်အတူ စံနှုန်းများပါရှိခြင်း၊ လျှပ်စစ် ပင်မဝါယာကြိုး သရုပ်ဖော်ပုံများ နှင့် ဗို့အားမြင့် သတိပေး ဆိုင်းဘုတ်များ၊ အော်ပရေတာ သင်ယူမှု ကုန်ကျစရိတ် လျှော့ချခြင်းနှင့်၊ စံချိန်စံညွှန်းပြည့်မီပြီး ရိုးရှင်းသောလုပ်ဆောင်ချက်ကို မတော်တဆအသက်သွင်းခြင်း၏အန္တရာယ်။

4. ဉာဏ်ရည်ထက်မြက်သော စောင့်ကြည့်မှု၊ ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ် နည်းပါးသည်။

Built-in အသိဉာဏ်ရှိ စောင့်ကြည့်ကိရိယာများသည် အတွင်းပိုင်းလေဖိအား၊ အပူချိန်နှင့် လည်ပတ်မှုအခြေအနေတို့ကို သိရှိနိုင်သည်။ စက်ပစ္စည်းများကို အချိန်နှင့်တပြေးညီ၊ အမှားအယွင်းများနှင့် ကွဲလွဲချက်များကို ဆောလျင်စွာသတင်းပို့ခြင်း၊ အသိဉာဏ်ရှိကြိုတင်သတိပေးချက်နှင့် အဝေးထိန်းကိရိယာများရရှိခြင်း စောင့်ကြည့်ရေး။ အပြည့်အဝ အလုံပိတ်၊ ပေါင်းစပ်ဖွဲ့စည်းပုံသည် မကြာခဏ ပြုပြင်ထိန်းသိမ်းမှုနှင့် အစိတ်အပိုင်းများ အစားထိုးရန် လိုအပ်မှုကို ဖယ်ရှားပေးသည်။ ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းဝန်အား သိသိသာသာလျှော့ချပြီး အလွန်ထိရောက်ပြီး စားသုံးမှုနည်းသော လည်ပတ်မှုကို ရရှိစေသည်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

Huajidian 22kV SF6 GIS RMU Ring ပင်မယူနစ် Switchgear သည် တင်းကြပ်သောစက်မှုလုပ်ငန်းဆိုင်ရာစမ်းသပ်မှုများစွာကို ခံရပြီးသေချာစေရန်၊ အလတ်စား ဗို့အားဖြန့်ဖြူးမှုအတွက် ပြည်တွင်းနှင့် နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီပြီး တည်ငြိမ်သော ဘောင်များ ပစ္စည်း-

- အဆင့်သတ်မှတ်ဗို့အား: 12kV/24kV

- အဆင့်သတ်မှတ်ထားသော လက်ရှိ: 630A/1250A

- အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း- 50Hz

- ပါဝါကြိမ်နှုန်း ခံနိုင်ရည်ရှိသော ဗို့အား- 42kV/65kV

- Lightning Impulse Withstand Voltage: 75kV/125kV

- ကာကွယ်မှုအဆင့်- ဓာတ်ငွေ့အခန်း IP67/Cabinet IP4X

- နှစ်စဉ် Gas ယိုစိမ့်မှုနှုန်း- ≤0.1% (Gas-Filled Cabinet)

ပင်မအပလီကေးရှင်းအခြေအနေများ

၎င်း၏ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ မြင့်မားသောဘေးကင်းမှုနှင့်မြင့်မားသောတည်ငြိမ်မှုနှင့်အတူ၊ ဤစက်ပစ္စည်းကို ပင်မရေစီးကြောင်းအမျိုးမျိုးတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။ အလယ်အလတ် ဗို့အားဓာတ်အားဖြန့်ဖြူးမှု အခြေအနေများ-

1. မြို့ပြပံ့ပိုးမှု- မြို့ပြလူနေရပ်ကွက်များ၊ စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများ၊ ရုံးခန်းများ ဓာတ်အားဖြန့်ဖြူးရေးအခန်းများ

2. စက်မှုဓာတ်အားဖြန့်ဖြူးရေး- စက်မှုပန်းခြံများ၊ ကုန်ထုတ်စက်ရုံများ အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များ

3. Urban Power Grid- မြို့ပြဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက် အဆင့်မြှင့်တင်မှုများနှင့် ကွန်ရက်ပါဝါထောက်ပံ့ရေးဆုံမှတ်များကို ကွင်းဆက်ခြင်း။

4. အဓိက အခြေခံအဆောက်အဦ ပရောဂျက်များ- လေဆိပ်၊ မီးရထားနှင့် ဆေးရုံများကဲ့သို့ အရေးပါသော အထောက်အပံ့များအတွက် လျှပ်စစ်ဓာတ်အား ပေးရေးစနစ်များ

အင်ဂျင်နီယာလျှောက်လွှာကိစ္စ

1. အတွင်းမွန်ဂိုလီးယား ဆိုင်းဘုတ်/ခရိုင် မြို့ပြဓာတ်အားလိုင်း ပြုပြင်မွမ်းမံရေး ပရောဂျက်

Inner Mongolia၊ Ejin Horo Banner ၏ လူနေရပ်ကွက်ဟောင်းရှိ ရိုးရာကွင်းပင်မယူနစ် (RMU) သည် ဆင်းရဲနွမ်းပါးကြောင်း၊ အစိုဓာတ်နှင့် ရေခံနိုင်ရည်ရှိသောကြောင့် မိုးရာသီတွင် ရေဝင်ခြင်းနှင့် ဆားကစ်ပြတ်ခြင်းတို့ကို မကြာခဏ ဖြစ်စေသည်။ နေထိုင်သူများ၏ ပုံမှန်ဓာတ်အားကို ထိခိုက်စေပါသည်။ ဤပရောဂျက်သည် Huajidian 22kV SF6 GIS RMU RMU လက်စွပ်ပင်မယူနစ်များကို မွေးစားခဲ့သည်။ အသုတ်။ IP67 ကို အပြည့်အ၀ အလုံပိတ်အကာအကွယ်နှင့် အလွန်ကောင်းမွန်သော သံချေးတက်ခြင်းခံနိုင်ရည်ကို အားကိုးထားသောကြောင့် ရေကို ထိထိရောက်ရောက် ခံနိုင်ရည်ရှိသည်။ မိုးရာသီတွင် စိုစွတ်သောပတ်ဝန်းကျင်မှ စုပြုံပြုန်းတီးမှုပြဿနာကို လုံးဝဖြေရှင်းရလွယ်ကူခြင်း၊ စက်ပစ္စည်းဟောင်းများ ပျက်ကွက်ခြင်း။ စက်ပစ္စည်းများကို လည်ပတ်ပြီးနောက် ဧရိယာအတွင်း ပါဝါထောက်ပံ့မှု ချို့ယွင်းမှုနှုန်း 95% လျော့ကျသွားပြီး နေထိုင်သူများအတွက် အနှောက်အယှက်ကင်းကင်းနှင့် တည်ငြိမ်သော ဓာတ်အားရရှိမှုနှင့် မြို့ပြကို အောင်မြင်စွာ ပြီးမြောက်စေခြင်း၊ ဖြန့်ဖြူးရေးကွန်ရက်ဘေးကင်းရေး အဆင့်မြှင့်တင်ခြင်းနှင့် ပြုပြင်မွမ်းမံခြင်း။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- 22kV SF6 GIS RMU လက်စွပ် ပင်မယူနစ် switchgear ၏ ဝန်ဆောင်မှုသက်တမ်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု စက်ဝန်းက အဘယ်နည်း။

A- ဤ Huajidian RMU လက်စွပ် ပင်မယူနစ်သည် အပြည့်အ၀ အလုံပိတ်ချေးခံနိုင်သော ဖွဲ့စည်းပုံနှင့် အရည်အသွေးမြင့် core ကို လက်ခံပါသည်။ နှစ် 30 အထိ ဒီဇိုင်းထုတ်ထားသော ဝန်ဆောင်မှုသက်တမ်းနှင့်အတူ အစိတ်အပိုင်းများ။ နှစ်စဉ် လေယိုစိမ့်မှုနှုန်း ≤0.1% ကြောင့် အလွန်နိမ့်ကျသည်။ အပြည့်အ၀ အလုံပိတ်ဖုန်မှုန့်နှင့် အစိုဓာတ်ခံ ဒီဇိုင်းကြောင့် စက်ပစ္စည်းသည် ပြုပြင်ထိန်းသိမ်းမှု အနည်းငယ်သာ လိုအပ်ပါသည်။ လုပ်ရိုးလုပ်စဉ် စစ်ဆေးခြင်းများသည် ခြောက်လတစ်ကြိမ် လေဖိအားနှင့် လည်ပတ်မှုအခြေအနေကို စစ်ဆေးခြင်းနှင့် ပြည့်စုံသော ကျွမ်းကျင်ပညာရှင် လိုအပ်ပါသည်။ 3-5 နှစ်တစ်ကြိမ် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ပြီး ရေရှည်ထိန်းသိမ်းမှုကုန်ကျစရိတ်ကို သိသိသာသာ လျှော့ချပေးသည်။

Q2- မြင့်မားသောအပူချိန်နှင့် စိုထိုင်းဆများကဲ့သို့သော ပြင်းထန်သောပြင်ပအခြေအနေများကို စက်ပစ္စည်းက ခံနိုင်ရည်ရှိပါသလား။

A: ဟုတ်ပါတယ်။ စက်ပစ္စည်းများ ဗီရိုတွင် အလူမီနီယမ် ဇင့်ဖြင့် အုပ်ထားသော သံမဏိပြားများကို စံချိန်မြင့် သံချေးတက်မှု ဖြန်းဆေးဖြင့် အသုံးပြုသည်။ လုပ်ငန်းစဉ်တွင် အလွန်ကောင်းမွန်သော ရာသီဥတုဒဏ်ကို ခံနိုင်ရည်ရှိပြီး ချေးခံနိုင်ရည်ရှိသည်။ အတွင်းပိုင်းလျှပ်စစ် အစိတ်အပိုင်းများ ပြည့်စုံပါသည်။ အလုံပိတ်ပြီး ကာကွယ်ထားပြီး၊ မြင့်မားသော အပူချိန်၊ မြင့်မားခြင်းကဲ့သို့သော ကြမ်းတမ်းသောပတ်ဝန်းကျင်များမှ ဝင်ရောက်စွက်ဖက်မှုကို ထိရောက်စွာ တွန်းလှန်နိုင်သည်။ စိုထိုင်းဆ၊ ဖုန်မှုန့်နှင့် ဆားဖြန်းဆေး။ ၎င်းသည် -40 ℃ မှ + 85 ℃ အကွာအဝေးအတွင်း တည်ငြိမ်စွာ လည်ပတ်နိုင်ပြီး ရှုပ်ထွေးသော အလုပ်နှင့် လိုက်လျောညီထွေစွာ လည်ပတ်နိုင်သည်။ တရုတ်နိုင်ငံ၏ ဒေသအသီးသီးရှိ ပတ်ဝန်းကျင်၊

Q3- ထုတ်ကုန်သည် ပုဂ္ဂိုလ်ရေးသီးသန့် စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် ဆိုက်တွင်းတပ်ဆင်ခြင်းလမ်းညွှန်ဝန်ဆောင်မှုများကို ပံ့ပိုးပေးပါသလား။

A: ဟုတ်ပါတယ်။ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူနှင့် ပေးသွင်းသူအနေဖြင့် Huajidian သည် ပြီးပြည့်စုံသော ကိုယ်ပိုင်စိတ်ကြိုက် စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးပေးနိုင်ပါသည်။ စက်ပစ္စည်း၏ ဝင်ပေါက်နှင့် ထွက်ပေါက်ယူနစ်များ၊ အသိဉာဏ်ရှိသော စောင့်ကြည့်ရေးလုပ်ဆောင်ချက်များ၊ အကာအကွယ်ဘောင်များနှင့် အသွင်အပြင် စီမံကိန်းလိုအပ်ချက်အရ အမှတ်အသားများ။ ကျွန်ုပ်တို့သည် ပရောဂျက်တစ်ခု၏ ဘဝသံသရာတစ်ခုလုံးကို လွှမ်းခြုံကာ တစ်နေရာတည်းတွင် ဝန်ဆောင်မှုပေးသည်၊ ဖြေရှင်းချက်ဒီဇိုင်း၊ ဆိုက်တွင်တပ်ဆင်ခြင်း၊ ကော်မရှင်ပေးခြင်း၊ လည်ပတ်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် အရောင်းအပြီးပံ့ပိုးခြင်းတို့ အပါအဝင်။ ကျွန်ုပ်တို့၏ ပရော်ဖက်ရှင်နယ်နည်းပညာအဖွဲ့သည် ပရောဂျက်တစ်လျှောက်တွင် ဆိုက်တွင်းပြဿနာအားလုံးကို ဖြေရှင်းပေးပါသည်။

Huajidian အမှတ်တံဆိပ် အာမခံ

Huajidian သည် "ချို့ယွင်းချက်မရှိသောပေးပို့ခြင်းနှင့် စက်ဝန်းပြည့်ဝန်ဆောင်မှု" ၏ အရည်အသွေးဆိုင်ရာ အတွေးအခေါ်ကို လိုက်နာသည်။ 22kV SF6 GIS RMUR အားလုံး ring main unit switchgear သည် power frequency ခံနိုင်ရည်ရှိသော voltage၊ partial discharge အပါအဝင် ပြင်းထန်သောစမ်းသပ်မှုကို ခံယူသည်။ ထုတ်ကုန်များသည် စက်မှုလုပ်ငန်းစံနှုန်းများနှင့် ပရောဂျက်အသုံးပြုမှုတို့နှင့် ကိုက်ညီကြောင်း သေချာစေရန် စက်ရုံမှမထွက်မီ အပူချိန်မြင့်တက်ခြင်း။ လိုအပ်ချက်တွေ။ စံချိန်စံညွှန်းပြည့်မီသော ထုတ်လုပ်မှုစနစ်နှင့် ပြီးပြည့်စုံသော အရောင်းအပြီးစနစ်အပေါ်တွင် ကျွန်ုပ်တို့သည် သုံးစွဲသူများကို ပံ့ပိုးပေးပါသည်။ ဖြေရှင်းချက်ဒီဇိုင်းမှ ပရော်ဖက်ရှင်နယ်၊ ထိရောက်ပြီး ယုံကြည်စိတ်ချရသော ပေါင်းစပ်ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများဖြေရှင်းချက်များနှင့်၊ စက်ကိရိယာများ ထုတ်လုပ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းအတွက် ဆောင်ရွက်ပေးခြင်း။
