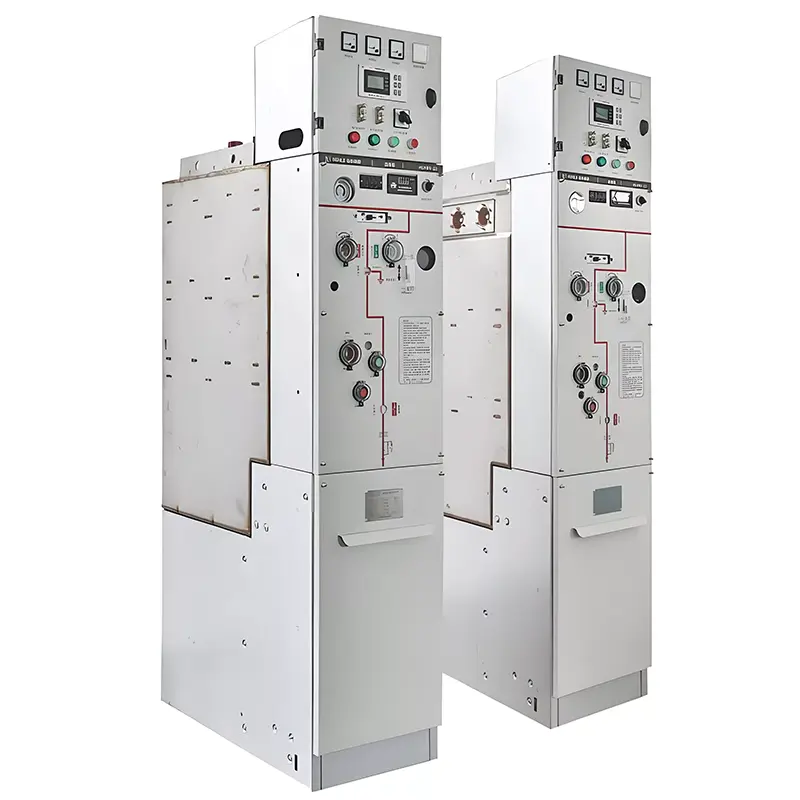

11kV SF6 GIS Gas-Insulated Switchgear

ပါဝါစနစ် 12kV, 630A

အောင်လက်မှတ်များ IEC 62271-200၊ IEC 694၊ GB3906၊ DIN VDE 0670

Huajidian 11kV SF6 GIS ဓာတ်ငွေ့ လျှပ်ကာ ခလုတ်ဂီယာသည် စွမ်းဆောင်ရည်မြင့် 12kV လက်စွပ် ပင်မယူနစ် အမျိုးအစားမှ ဉာဏ်ရည်ထက်မြက်ပြီး အစိမ်းရောင် အလတ်စား ဗို့အား ပါဝါဖြန့်ဖြူးရေး စက်ကိရိယာ မျိုးဆက်သစ် ဖြစ်သည်။ ဤကိရိယာသည် သန့်ရှင်းသောလေ၊ နိုက်ထရိုဂျင်နှင့် အခြားပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်သော မီဒီယာကို အသုံးပြုကာ ရိုးရာ SF6 လျှပ်ကာဓာတ်ငွေ့ကို စွန့်လွှတ်ကာ အစိမ်းရောင်နှင့် ကာဗွန်နည်းသော ကမ္ဘာ့လမ်းကြောင်းနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ ထုတ်ကုန်သည် ပြောင်းလွယ်ပြင်လွယ် လည်ပတ်မှု၊ မြင့်မားသော ဘေးကင်းမှု၊ တာရှည်ခံမှုနှင့် ခိုင်ခံ့သော ပတ်ဝန်းကျင် လိုက်လျောညီထွေရှိမှု စသည့် အားသာချက်များကို ပိုင်ဆိုင်ထားပြီး ရှုပ်ထွေးသော ဓာတ်အားဖြန့်ဖြူးမှု အခြေအနေများအတွက် သင့်လျော်သည့် မော်ဂျူလာနှင့် ကျစ်လစ်သော ဖွဲ့စည်းပုံကို ထုတ်ကုန်က လက်ခံပါသည်။ ၎င်း၏ကိုယ်ပိုင် စံချိန်စံညွှန်းသတ်မှတ်ထားသော စက်ရုံနှင့် ရင့်ကျက်သော ထောက်ပံ့ရေးကွင်းဆက်စနစ်အား အားကိုး၍ အမှတ်တံဆိပ်သည် ၎င်း၏တည်ငြိမ်သော အရည်အသွေးကြောင့် တစ်ကမ္ဘာလုံး ယုံကြည်စိတ်ချရသော ဓာတ်အားပေးစက်များ တင်သွင်းသူ ဖြစ်လာခဲ့သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ လျှောက်ထားပါ။သတ်မှတ်ချက်များ နည်းပညာပိုင်း

Huajidian 11kV SF6 GIS ဓာတ်ငွေ့ လျှပ်ကာ ခလုတ်ဂီယာ သည် အလွန် ဉာဏ်ကောင်းသော၊ ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်ပြီး တာရှည်ခံ လက်စွပ်တစ်ခု ဖြစ်သည်။ ခေတ်မီဓာတ်အားဖြန့်ဖြူးရေးစနစ်များအတွက် အထူးထုတ်လုပ်ထားသော ပင်မယူနစ်။ သမားရိုးကျ SF6-လျှပ်ကာနှင့်နှိုင်းယှဉ် switchgear၊ ဤထုတ်ကုန်သည် အလွန်မြင့်မားသောဖန်လုံအိမ်ဓာတ်ငွေ့ SF6 အစား ခြောက်သွေ့သောလေနှင့် နိုက်ထရိုဂျင်ကိုအသုံးပြု၍ SF6 သုညကိုရရှိသည် ဓာတ်ငွေ့ထုတ်လွှတ်မှု၊ ဓာတ်အားလိုင်းလည်ပတ်မှုမှ ကာဗွန်ထုတ်လွှတ်မှုကို သိသိသာသာ လျှော့ချပေးပြီး ထူးခြားသော အစိမ်းရောင်နှင့် သရုပ်ပြခြင်း။ စွမ်းအင်ချွေတာခြင်း အားသာချက်များ။

စက်ပစ္စည်းများသည် ကျစ်လစ်သိပ်သည်းသော အပြင်အဆင်နှင့် စံပြုထားသော မော်ဂျူလာဒီဇိုင်း၊ အာရုံခံကိရိယာရယူမှု၊ အလိုအလျောက်ပေါင်းစပ်မှုတို့ကို လက်ခံသည်။ ထိန်းချုပ်မှု၊ နှင့် အသိဉာဏ်ရှိသော စောင့်ကြည့်ရေးနည်းပညာများ။ ၎င်းသည် ဓာတ်အားလက်ခံခြင်း၊ ဖြန့်ဖြူးခြင်း၊ ကာကွယ်ခြင်းနှင့် ပေါင်းစပ်ထားသည်။ စောင့်ကြည့်ခြင်းလုပ်ငန်းဆောင်တာများ၊ တည်ငြိမ်သောလည်ပတ်မှုနှင့် ပြင်းထန်သောဝင်ရောက်စွက်ဖက်မှုဆန့်ကျင်နိုင်စွမ်းကိုသေချာစေခြင်း။ ကုန်ပစ္စည်းအားလုံး အကျုံးဝင်သည်။ စက်ရုံတစ်ခုလုံး၏ လုပ်ငန်းစဉ်တစ်လျှောက်လုံး တိကျသေချာသော အရည်အသွေးစစ်ဆေးခြင်း၊ တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော အရည်အသွေးကို အာမခံပါသည်။ ပါဝါကို ကျယ်ကျယ်ပြန့်ပြန့် လွှမ်းခြုံထားပြီး မတူညီသော အခြေအနေများအတွက် စံချိန်စံညွှန်းနှင့် စိတ်ကြိုက်ပြင်ဆင်ထားသော ထုတ်ကုန်ဖြေရှင်းချက်များအား ပံ့ပိုးပေးနိုင်ပါသည်။ မြို့ပြလူနေရပ်ကွက် ဓာတ်အားဖြန့်ဖြူးရေး၊ စွမ်းအင်လိုင်းသစ်ချိတ်ဆက်မှု၊ စက်မှုနှင့် သတ္တုတွင်းလုပ်ငန်းများ၊ သယ်ယူပို့ဆောင်ရေးအချက်အချာကျသောနေရာများ၊ ဆေးဘက်ဆိုင်ရာအဆောက်အအုံများနှင့် စူပါမားကတ်များ။

အဓိကထုတ်ကုန် အားသာချက်များ

1. Green and Environmentally Friendly, Low-Carbon Operation

11kV SF6 GIS ဓာတ်ငွေ့လျှပ်ကာ ခလုတ်ဂီယာသည် သန့်ရှင်းသောလေနှင့် နိုက်ထရိုဂျင်ကို လျှပ်ကာနှင့် arc-quenching media အဖြစ် အသုံးပြုသည်။ SF6 ဖန်လုံအိမ်ဓာတ်ငွေ့ ညစ်ညမ်းမှုကို လုံးဝဖယ်ရှားပေးသည်။ အဆိုပါပစ္စည်းကိရိယာများနှင့်အတူအလွန်အစွမ်းထက်တဲ့တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကိုကြွားဝါသည်။ နှစ်စဉ် ယိုစိမ့်မှုနှုန်း 0.01ppm သာရှိပြီး အတွင်းပိုင်း အစိုဓာတ်ပါဝင်မှု ≤150μL/L ရှိသော ပြည်တွင်းနှင့် နိုင်ငံတကာ တွေ့ဆုံမှု အစိမ်းရောင် မဟာဓာတ်အားလိုင်း တည်ဆောက်မှု စံချိန်စံညွှန်းများနှင့် ရေရှည်တွင် ကာဗွန်နည်းသော၊ သဘာဝပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်မှု၊ ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများ၏ လည်ပတ်မှု။

2. Intelligent Empowerment၊ Smart Grids နှင့် လိုက်လျောညီထွေဖြစ်အောင်

တိကျမှုမြင့်မားသောအာရုံခံစနစ်၊ အလိုအလျောက်ထိန်းချုပ်မှုနှင့် သတင်းအချက်အလက်ရယူမှုစနစ်တို့ တပ်ဆင်ထားပြီး၊ ၎င်းကို စောင့်ကြည့်နိုင်သည်။ စက်ပစ္စည်းလည်ပတ်မှုအခြေအနေနှင့် အချိန်နှင့်တပြေးညီ တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်ခြင်း၊ အမှားအယွင်း ကြိုတင်သတိပေးခြင်းနှင့် အဝေးထိန်းထိန်းချုပ်မှုတို့ကို လုပ်ဆောင်ပေးသည်။ အဲဒါ grid automation self-healing functions များကို ပံ့ပိုးပေးပြီး line faults များကို လျင်မြန်စွာ ရှာဖွေခြင်းနှင့် သီးခြားခွဲထုတ်ခြင်း၊ ထိထိရောက်ရောက် ပိုမိုကောင်းမွန်စေခြင်း၊ ဖြန့်ဖြူးရေးကွန်ရက်၏ ထောက်လှမ်းရေးအဆင့်နှင့် လည်ပတ်ဆောင်ရွက်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု ထိရောက်မှု။

3. ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ တာရှည်ခံသောလည်ပတ်မှု

ပေါင်းစပ်ထားသော မော်ဂျူလာ ဒီဇိုင်းကို လက်ခံလိုက်ခြင်းဖြင့် ကိရိယာသည် သေးငယ်သော ဧရိယာကို သိမ်းပိုက်ပြီး အပေါ်နှင့် ဘေးဘက် ချဲ့ထွင်မှုကို ပံ့ပိုးပေးသည် မတူညီသော တပ်ဆင်နေရာများနှင့် လိုက်လျောညီထွေဖြစ်အောင် တပ်ဆင်ခြင်းနည်းလမ်းများ။ စက်ပစ္စည်းသည် 8 ဒီဂရီရှိပြီး ကြံ့ခိုင်ဖွဲ့စည်းမှုရှိသည်။ ငလျင်ခံတပ်သည် အလွန်အကြမ်းခံပါသည်။ circuit breaker သည် စက်ပိုင်းဆိုင်ရာ သက်တမ်း 10,000 အထိ ရှိသည်။ သံသရာများ ၊ disconnecting switch နှင့် grounding switch သည် operational life 3,000 cycles ရှိပြီး ခံနိုင်ရည်အား၊ ပင်မပတ်လမ်း၏အဆင့်သည် ≤120μΩဖြစ်ပြီး၊ ရေရှည်တည်ငြိမ်ပြီး အမှားအယွင်းကင်းသောလည်ပတ်မှုကို သေချာစေသည်။

4. အားကောင်းသော လိုက်လျောညီထွေရှိမှု၊ ကျယ်ပြန့်သော အသုံးချမှုများ

-40°C မှ +50°C အတွင်း အပူချိန်လွန်ကဲသော ပတ်ဝန်းကျင်တွင် တည်ငြိမ်စွာ လည်ပတ်နိုင်ပြီး အမြင့်ပေရှိ နေရာများအတွက် သင့်လျော်ပါသည်။ မီတာ 4000 နှင့် အောက်တွင် ရှိပြီး မြင့်မားသော စိုထိုင်းဆနှင့် ကြမ်းတမ်းသော ရာသီဥတု အခြေအနေများကို ခံနိုင်ရည်ရှိသည်။ လေထုခန်းတွင် IP67 ရှိသည်။ ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်၊ နှင့် အစိုးရအဖွဲ့အပြင်ပိုင်းသည် IP4X အကာအကွယ်အဆင့်သတ်မှတ်ချက်ရှိပြီး ဖုန်မှုန့်၊ ရေနှင့် ထိရောက်စွာ ကာကွယ်ပေးသည်။ နိုင်ငံခြားမှ အရာဝတ္ထုများ ဝင်ရောက်ခြင်း ကြောင့် ရှုပ်ထွေးသော အိမ်တွင်းနှင့် အပြင်ဘက် လည်ပတ်မှု အခြေအနေများ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

ထုတ်ကုန် Specifications နှင့် Core Technical Parameters

1. အခြေခံလည်ပတ်မှုအခြေအနေများ

- အဆင့်သတ်မှတ်ဗို့အား: 12kV

- အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း- 50Hz သုံးဆင့် AC

- စနစ်အမျိုးအစား- တစ်ခုတည်းသော busbar/Single busbar အပိုင်းခွဲထားသော စနစ်

- ပတ်ဝန်းကျင်အပူချိန် : -40 ℃ ~ + 50 ℃

- နှိုင်းရစိုထိုင်းဆ- နေ့စဥ်ပျမ်းမျှ <95%, လစဉ်ပျမ်းမျှ <90%

- အသုံးပြုနိုင်သော အမြင့်ပေ- ≤4000 မီတာ

- ငလျင်ဒဏ်ခံနိုင်ရည် - 8 ဒီဂရီ

2. Core Technical Parameters များ

- အဆင့်သတ်မှတ်ထားသော လက်ရှိ: 630A

- Arc Extinguishing Method- Vacuum Interruptor

- လျှပ်ကာအလတ်စား- လေသန့်/နိုက်ထရိုဂျင်

- အဆင့်သတ်မှတ်ထားသော Short-Circuit Breaking Current: 20kA

- 3s အဆင့်သတ်မှတ်ထားသော Short-Time Withstand Current- Main circuit 20kA၊ Grounding circuit 17/4kA

- 1min Power Frequency ခံနိုင်ရည်ရှိသော ဗို့အား- Phase-to-phase/Ground 42kV၊ Break-off 48kV

- Lightning Impulse Withstand Voltage- Phase-to-phase/Ground 75kV၊ Break-off 85kV

- တစ်စိတ်တစ်ပိုင်းထွက်ခြင်း- ≤20pC

- အတွင်းပိုင်း arc ခံနိုင်ရည်- 20kA/0.5s

- နှစ်စဉ်ဓာတ်ငွေ့ယိုစိမ့်မှုနှုန်း- 0.01ppm

- Zero-pressure လုပ်ဆောင်မှု- သုည gauge ဖိအားအောက်တွင် ပုံမှန်လည်ပတ်မှုကို ပံ့ပိုးပေးသည်။

3. ပစ္စည်းအတိုင်းအတာ (ယူနစ်: mm)

- ထိပ်တန်းချဲ့ထွင်ထားသော circuit breaker ဗီရို/ကေဘယ်လ်ဗီဒို- 420×850×1950

- ထိပ်တန်းတိုးချဲ့ PT ကက်ဘိနက်- 600×850×1950

- ဘေးထွက်ချဲ့ထွင်ထားသော circuit breaker ဗီရို/ကေဘယ်လ်ဗီဒို- 420×850×2000

- ဘေးထွက်တိုးချဲ့ PT ကက်ဘိနက်- 600×850×1950

အဓိကအပလီကေးရှင်းအခြေအနေများ

Huajidian 11kV SF6 GIS ဓာတ်ငွေ့ လျှပ်ကာ ခလုတ်ဂီယာကို စက်မှုနှင့် စက်မှုလုပ်ငန်းတွင် ပါဝါလက်ခံခြင်းနှင့် ဖြန့်ဖြူးခြင်းအတွက် အဓိကအားဖြင့် အသုံးပြုပါသည်။ အရပ်ဘက်ကေဘယ်ကြိုးကွင်းကွန်ရက်များနှင့် ဖြန့်ဖြူးရေးကွန်ရက် ဂိတ်စီမံကိန်းများ။ မြို့ပြလူနေအိမ်စွမ်းအားအတွက် တွင်ကျယ်စွာ အသုံးချနိုင်သည်။ ဖြန့်ဖြူးရေး၊ အသေးစားဓာတ်အားခွဲရုံများ၊ ကူးပြောင်းရေးစခန်းများ၊ ကေဘယ်ဌာနခွဲသေတ္တာများ၊ သေတ္တာအမျိုးအစားခွဲရုံများ၊ စက်မှုနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်းများ၊ ဈေးဝယ်စင်တာများ၊ လေဆိပ်များ၊ မြေအောက်ရထားများ၊ လေရဟတ်ခြံများ၊ ဆေးရုံများ၊ အားကစားကွင်းများ၊ ရထားလမ်းများ၊ ဥမင်များ၊ နှင့် အခြား မြို့ပြအဆောက်အဦများ၊ စက်မှုဇုန်များကဲ့သို့သော အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးအခြေအနေများကို အကျုံးဝင်သောအခြေအနေများ ထုတ်လုပ်မှုနှင့် စွမ်းအင်သစ် စွမ်းအင်ထုတ်လုပ်ရေး။

Real-world engineering application case

Chongqing ရှိ ထောက်ပံ့ပို့ဆောင်ရေးစက်မှုဥယျာဉ်တစ်ခုတွင် စက်ပစ္စည်းကိရိယာများ ဟောင်းနွမ်းမှုနှင့် ပါဝါထောက်ပံ့မှုမလုံလောက်မှုတို့ကြောင့် ကြုံတွေ့ခဲ့ရသည်။ ဟိ ပရောဂျက်သည် စက်ပစ္စည်းအဟောင်းများကို Huajidian intelligent GIS switchgear ဖြင့် အစားထိုးခဲ့သည်။ ၎င်း၏ Modular ဒီဇိုင်းကို အသုံးချပြီး မြန်ဆန်သည်။ တပ်ဆင်ခြင်း ၊ ပရောဂျက်သည် အချိန်တိုအတွင်း စက်ပစ္စည်း ကိရိယာများ အစားထိုးလဲလှယ်ခြင်းနှင့် လျှပ်စစ်ဓာတ်အားလိုင်း ချိတ်ဆက်မှု ပြီးစီးအောင် ဆောင်ရွက်ပေးခြင်း ပန်းခြံ၏ မဟာဓာတ်အားလိုင်းအား အသိဉာဏ်ဖြင့် စောင့်ကြည့်ခြင်း။ ထုတ်ကုန်၏ 20kA တိုတောင်းသော ပတ်လမ်းသည် စွမ်းဆောင်ရည်နှင့် အတွင်းပိုင်းကို ခံနိုင်ရည်ရှိသည်။ တည်ငြိမ်သောပါဝါကိုပံ့ပိုးပေးသောစက်မှုဝန်အတက်အကျများ၏အကျိုးသက်ရောက်မှုကို arc ကာကွယ်မှုစွမ်းဆောင်ရည်ကိုထိရောက်စွာတွန်းလှန်ပါ။ ပန်းခြံ၏ ထုတ်လုပ်မှုနှင့် ထောက်ပံ့ပို့ဆောင်ရေး လုပ်ငန်းများအတွက် ထောက်ပံ့ပေးသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- သမားရိုးကျ SF6 စက်ကိရိယာများနှင့် နှိုင်းယှဉ်ပါက ဤ GIS ခလုတ်ဂီယာ၏ အဓိက ပတ်ဝန်းကျင်ဆိုင်ရာ အားသာချက်များကား အဘယ်နည်း။

သမားရိုးကျ GIS စက်ပစ္စည်းများသည် ပြင်းထန်သော ဖန်လုံအိမ်အာနိသင်ရှိသော SF6 ဓာတ်ငွေ့ကို မှီခိုနေရပြီး ယိုစိမ့်မှုများသည် ဆိုးရွားစေနိုင်သည်။ သဘာဝပတ်ဝန်းကျင်ပျက်စီးမှု။ ဤ Huajidian စက်ပစ္စည်းသည် သန့်စင်သောလေနှင့် နိုက်ထရိုဂျင်ကို အသုံးပြု၍ ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်သော insulating media အဖြစ်၊ SF6 ညစ်ညမ်းမှုအန္တရာယ်ကို လုံးဝဖယ်ရှားပေးသည်။ ဤအတောအတွင်း, အဆိုပါပစ္စည်းကိရိယာများနှင့်အတူအလွန်အစွမ်းထက်တဲ့တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကိုကြွားဝါသည်။ နှစ်စဉ် ယိုစိမ့်မှုနှုန်းသည် 0.01ppm နိမ့်ကာ ၎င်း၏ အစိမ်းရောင်နှင့် ကာဗွန်နည်းသော အင်္ဂါရပ်များကို မီးမောင်းထိုးပြကာ ၎င်းကို ပင်မရေစီးကြောင်း ဖြစ်လာစေသည် ခေတ်မီအစိမ်းရောင်စမတ်ဂရစ်များအတွက် ထုတ်ကုန်အဆင့်မြှင့်ပါ။

Q2- အမြင့်ပေနှင့် အပူချိန်နိမ့်ခြင်းကဲ့သို့သော ပြင်းထန်သောပတ်ဝန်းကျင်များတွင် စက်ကိရိယာများ ပုံမှန်လည်ပတ်နိုင်ပါသလား။

တည်ငြိမ်စွာလည်ပတ်နိုင်သည်။ ထုတ်ကုန်သည် လည်ပတ်မှုနှင့်အတူ ကြမ်းတမ်းသော လုပ်ငန်းခွင်အခြေအနေများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ အပူချိန် -40 ℃ မှ + 50 ℃ ၊ အမြင့် 4000 မီတာ နှင့် အောက် အမြင့် များအတွက် သင့်လျော်ပြီး 8 ဒီဂရီ ငလျင်ဒဏ်ခံနိုင် သည် ။ ခုခံနိုင်စွမ်း၊ အပူချိန်နိမ့်ခြင်း၊ ဖိအားနည်းခြင်းနှင့် မြင့်မားသောစိုထိုင်းဆကဲ့သို့သော ကြမ်းတမ်းသောပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိသည်။ ၎င်းသည် သုည gauge ဖိအားလည်ပတ်မှုကိုလည်း ပံ့ပိုးပေးသည်၊၊ လေဖိအားအနည်းငယ်အတက်အကျရှိသော်လည်း ပုံမှန်လည်ပတ်မှုကိုခွင့်ပြုသည်၊ အလွန်မြင့်မားသော လုပ်ငန်းဆောင်ရွက်မှု တည်ငြိမ်မှုကို ပြသသည်။

Q3- ထုတ်ကုန်သည် စိတ်ကြိုက်ဖြေရှင်းချက်များနှင့် ရောင်းချပြီးနောက် နည်းပညာဆိုင်ရာဝန်ဆောင်မှုများကို ပံ့ပိုးပေးပါသလား။

Huajidian သည် အခြေအနေအားလုံးအတွက် စိတ်ကြိုက်ဖြေရှင်းချက်များနှင့် တစ်နေရာတည်းမှ နည်းပညာဆိုင်ရာ ဝန်ဆောင်မှုများကို ပေးပါသည်။ အသုံးပြုသူအပေါ်အခြေခံသည်။ တပ်ဆင်နေရာ၊ လည်ပတ်မှုအခြေအနေများနှင့် ဇယားကွက်ဖွဲ့စည်းမှုတို့ကို ကျွန်ုပ်တို့ စိတ်ကြိုက် စက်ပစ္စည်းချဲ့ထွင်မှုနည်းလမ်းများကို စိတ်ကြိုက်ဆောင်ရွက်နိုင်သည်၊ ကန့်သတ်ဖွဲ့စည်းပုံများ၊ နှင့် အသိဉာဏ်ရှိသော စောင့်ကြည့်ရေးလုပ်ဆောင်ချက်များ။ ကျွန်ုပ်တို့ အပါအဝင် လုပ်ငန်းစဉ် အပြည့်အစုံကို ဝန်ဆောင်မှုပေးပါသည်။ အရောင်းအကြိုဖြေရှင်းချက် ဒီဇိုင်း၊ အရောင်းတွင်း တပ်ဆင်မှု လမ်းညွှန်ချက်၊ နှင့် အရောင်းအပြီး လည်ပတ်မှုနှင့် ထိန်းသိမ်းမှု။ တိုင်ပင်နိုင်ပါတယ်။ ကောက်နုတ်ချက်များ၊ ပုံဆွဲခြင်းနှင့် ဖြေရှင်းချက် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်းဝန်ဆောင်မှုများကို အချိန်မရွေးရယူရန် ကျွန်ုပ်တို့။

ဝန်ဆောင်မှုအာမခံချက်

Huajidian သည် ၎င်း၏ စံချိန်စံညွှန်းမီ စက်ရုံထုတ်လုပ်မှုစနစ်နှင့် ပြည့်စုံသော နည်းပညာပိုင်းဆိုင်ရာ ဝန်ဆောင်မှုစနစ်ကို ပံ့ပိုးပေးပါသည်။ အရည်အသွေးမြင့် 11kV SF6 GIS ဓာတ်ငွေ့လျှပ်ကာ ခလုတ်ဂီယာနှင့် ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအတွက် ဆက်စပ်ဝန်ဆောင်မှုများ။ ကျွန်ုပ်တို့သည် ထုတ်ကုန်ကို ထောက်ခံပါသည်။ စိတ်ကြိုက်ပြင်ဆင်ခြင်း၊ နည်းပညာဆိုင်ရာညှိနှိုင်းဆောင်ရွက်ခြင်း၊ ပုံဆွဲခြင်း ပံ့ပိုးပေးခြင်းနှင့် ဆိုက်တွင်းလမ်းညွှန်မှု။ ကုန်ပစ္စည်း ကိုးကားခြင်းအတွက် ကန့်သတ်ချက် ကိုက်ညီမှု၊ ကိစ္စရပ်ဆိုင်ရာ တိုင်ပင်ဆွေးနွေးမှုများ စသည်တို့ကို ကျွန်ုပ်တို့၏ ဝဘ်ဆိုဒ် သို့မဟုတ် hotline မှတဆင့် အချိန်မရွေး ဆက်သွယ်ပါ။

Environmental Gas Insulated RMU ၏ အဓိက နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	A	630
Arc extinguishing နည်းလမ်း		ဖုန်စုပ်ပိုက်
lnsulation နည်းလမ်း		သန့်စင်သောလေ သို့မဟုတ် နိုက်ထရိုဂျင်
short circuit breaking current အဆင့်သတ်မှတ်ထားသည်။	kV	20
ဝါယာရှော့ဖြစ်ပြီး ဖောက်ထွင်းခံရသည့်အချိန်များကို အဆင့်သတ်မှတ်ထားသည်။	ကြိမ်	30
အဆင့်သတ်မှတ်ထားသော တိုတောင်းသော ပတ်လမ်းပိတ်လက်ရှိ (အမြင့်ဆုံး)	kV	50
ကာလတို အဆင့်သတ်မှတ်ထားသော လက်ရှိ 3s (rms) ကို ခံနိုင်ရည်ရှိသည်။	kA	20 (Main circuit) 17 4 (Earthing circuit)၊
အဆင့်သတ်မှတ်ထားသော အထွတ်အထိပ်သည် လက်ရှိကို ခံနိုင်ရည်ရှိသည်။	kA	50 (Main circuit) 43 5 (Earthing circuit)၊
ပါဝါကြိမ်နှုန်းသည် ဗို့အားခံနိုင်ရည် (1 မိနစ်)	kV	42 (အဆင့်မှ မြေကြီး၊ အဆင့်မှ အဆင့်)၊ 48 (ပြတ်တောက်ခြင်း)
Lightning impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	kV	75 (အဆင့်မှ မြေကြီး၊ အဆင့်မှ အဆင့်)၊ 85 (ကွဲထွက်ခြင်း)
တစိတ်တပိုင်း ဥတု	ပီစီ	≤20
vcbs ၏ လည်ပတ်မှု အဆင့်သတ်မှတ်ခြင်း		O-0.3S-CO-180S-CO
အတွင်းပိုင်း ချို့ယွင်းချက်များကို ခံနိုင်ရည်ရှိသည်။	KA\S	20/0.5
စက်ပိုင်းဆိုင်ရာဘဝ	ကြိမ်	10000 (VCB) 3000 (Isolating switch၊ Earthing switch)
အဆင့်တစ်ခုစီ၏ ပင်မပတ်လမ်းခုခံမှု	μΩ	120
Earthing switch သည် short-circuit ပြုလုပ်ခြင်း လက်ရှိ (အမြင့်ဆုံးတန်ဖိုး) အဆင့်သတ်မှတ်သည်	KA	၄၃း၅
Earthing switch ပိတ်ချိန်	ကြိမ်	2
အကာအကွယ်ဒီဂရီ	MPa	IP67 (ဂတ်စ်ဘောက်စ်)၊ IP4X (ကိုယ်ထည်အိတ်)
အဆင့်သတ်မှတ်ထားသော ဓာတ်ငွေ့ဖိအား (gauge pressure)	MPa	0.02
အနိမ့်ဆုံးလည်ပတ်ဓာတ်ငွေ့ဖိအား	၀/၀	0
နှစ်စဉ် ယိုစိမ့်နှုန်း အဆင့်သတ်မှတ်ထားသည်။	ppm	0.01
လေသေတ္တာထဲတွင် အစိုဓာတ်ပါဝင်မှု	kV	≤150
Auxiliary circuit ပါဝါကြိမ်နှုန်းသည် ဗို့အားခံနိုင်ရည် (1 မိနစ်)		2

circuit breaker ၏ အဓိက နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်

အဆင့်သတ်မှတ်ထားသော ဗို့အား	12
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	630
တိုတောင်းသော circuit breaking လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	20
အဆင့်သတ်မှတ်ထားသော တိုတောင်းသော ပတ်လမ်းပိတ်လက်ရှိ (အမြင့်ဆုံး)	50
ကာလတို အဆင့်သတ်မှတ်ထားသော လက်ရှိ 3s (rms) ကို ခံနိုင်ရည်ရှိသည်။	20
အဆင့်သတ်မှတ်ထားသော အထွတ်အထိပ်သည် လက်ရှိကို ခံနိုင်ရည်ရှိသည်။	50
အဆင့်သတ်မှတ်ထားသော လုပ်ငန်းစဉ်များ	O.-0.3s-C.O.-180s-C.O.
ပါဝါကြိမ်နှုန်းသည် ဗို့အားခံနိုင်ရည် (1 မိနစ်)	42 (Phase to earth, phase to phase), 48 (breaking)၊
Lightning Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည် (အမြင့်ဆုံး)	75 (Phase to earth, phase to phase), 85 (breaking)၊
တစိတ်တပိုင်း ဥတု	≤5
စက်ပိုင်းဆိုင်ရာဘဝ	10000
အဆင့်အလိုက် ပင်မလှည့်ပတ်ခုခံမှု	≤110
အဆက်အသွယ်အကွာအဝေး	9±1
ဆက်သွယ်ရန်ဖိအားများ - ခရီးသွား	၃±၀၊ ၅
ဆက်သွယ်ရန်နောက်ဆုံးဖိအား	1800±100N
အဆင့်သုံးဆင့်ဖွင့်ခြင်း (အဆင့်အမျိုးမျိုး)	≤1
အဆက်အသွယ်ပိတ်ချိန်	≤2
ပိတ်ချိန်	≤70
ဖွင့်ချိန်	≤60
ပျမ်းမျှအဖွင့်အမြန်နှုန်း	1.1+0.2
ပျမ်းမျှအပိတ်အမြန်နှုန်း	0.8+0.2
တိုတောင်းသော လျှပ်စီးကြောင်းပြတ်တောက်မှု အရေအတွက် အဆင့်သတ်မှတ်ထားသည်။	30

busbar ဘက်ခြမ်းရှိပေါင်းစပ် grounding switch ၏ main circuit (disconnector) ၏ အဓိကနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	A	630
အချိန်တို လက်ရှိ 3s (rms) အဆင့်သတ်မှတ်သည်	kA	20
အဆင့်သတ်မှတ်ထားသော အထွတ်အထိပ်သည် လက်ရှိကို ခံနိုင်ရည်ရှိသည်။	kA	50
ပါဝါကြိမ်နှုန်းသည် ဗို့အားခံနိုင်ရည် (1 မိနစ်)	kV	42 (Phase to earth, phase to phase), 48 (breaking)၊
Lightning Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည် (အမြင့်ဆုံး)	kV	75 (အဆင့်မှ မြေကြီး၊ အဆင့်မှ အဆင့်)၊ 85 (ကြေကွဲခြင်း)၊
အဆင့်သုံးဆင့်ဖွင့်ခြင်း (အဆင့်အမျိုးမျိုး)	m m	≤2
စက်ပိုင်းဆိုင်ရာဘဝ	အချိန်	3000
အဆင့်တစ်ဆင့် ပင်မပတ်လမ်းတစ်ခုစီ၏ စုစုပေါင်းခုခံမှု	μΩ	≤60
အဆက်အသွယ်ဖိအား	N	၁၆၀+၂၀
ပိတ်ရန်အင်အား	ကမ္မဿကာ	≤100
ရွေ့လျားခြင်းနှင့် တည်ငြိမ်သော အဆက်အသွယ် အကွာအဝေး	မီလီမီတာ	≥125

busbar ဘက်ခြမ်းရှိ ပေါင်းစပ်မြေယာပြောင်းခလုတ် (grounding switch) ၏ အဓိကနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	A	630
ကာလတို အဆင့်သတ်မှတ်ထားသော လက်ရှိ 2s (rms) ကို ခံနိုင်ရည်ရှိသည်။	kA	၁၇၊ ၄
အဆင့်သတ်မှတ်ထားသော အထွတ်အထိပ်သည် လက်ရှိကို ခံနိုင်ရည်ရှိသည်။	kA	43.5
ပါဝါကြိမ်နှုန်းသည် ဗို့အားခံနိုင်ရည် (1 မိနစ်)	kV	42 (Phase to earth, phase to phase), 48 (breaking)၊
Lightning Impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည် (အမြင့်ဆုံး)	kV	75 (Phase to earth, phase to phase), 85 (breaking)၊
အဆင့်သုံးဆင့်ဖွင့်ခြင်း (အဆင့်အမျိုးမျိုး)	m m	≤1
စက်ပိုင်းဆိုင်ရာဘဝ	ကြိမ်	3000
အဆင့်တစ်ဆင့် ပင်မပတ်လမ်းတစ်ခုစီ၏ စုစုပေါင်းခုခံမှု	μΩ	≤60
အဆက်အသွယ်ဖိအား	N	၁၆၀+၂၀
ပိတ်ရန်အင်အား	ကမ္မဿကာ	≤100
တိုတောင်းသော ပတ်လမ်းပိတ်လျှပ်စီးကြောင်း အဆင့်သတ်မှတ်ထားသည်။	KA	၄၃း၅
ပိတ်ချိန်	ကြိမ်	2
ရွေ့လျားခြင်းနှင့် တည်ငြိမ်သော အဆက်အသွယ် အကွာအဝေး	မီလီမီတာ	≥125

နွေဦးစွမ်းအင်သိုလှောင်မှုလည်ပတ်မှုယန္တရား၏အဓိကနည်းပညာဆိုင်ရာဘောင်များ

Auxiliary circuit အဆင့်သတ်မှတ်ထားသော ဗို့အား	V	DC48၊ DC110၊ AC220၊DC220
Auxiliary circuit ပါဝါကြိမ်နှုန်းသည် ဗို့အားခံနိုင်ရည် (1 မိနစ်)	kV	2
အဖွင့်နှင့်အပိတ် ကွိုင်ဗို့အား	V	DC48၊ DC110၊ AC220၊ DC220
ကွိုင်အဖွင့်လျှပ်စီးကြောင်း	A	2
ကွိုင်လက်ရှိပိတ်	A	2
အဆင့်သတ်မှတ်ထားသော ဗို့အားစွမ်းအင်သိုလှောင်ချိန်	S	≤20
Auxiliary switch သည် အဆင့်သတ်မှတ်ထားသော ဗို့အား	V	DC48၊ DC110၊ AC220၊ DC220
Auxiliary switch သည် အဆင့်သတ်မှတ်ထားသော လက်ရှိဖြစ်သည်။	A	10
auxiliary switch contact အတွဲများ		8O 8C
