11kV ပြင်ပ LV နှင့် MV VCB အကန့်များ

တရုတ်နိုင်ငံတွင် ရုံးချုပ်တည်ရှိပြီး Huajidian သည် R&D နှင့် 11kV Outdoor LV နှင့် MV VCB တို့ကို ထုတ်လုပ်ရန်အတွက် နက်နက်ရှိုင်းရှိုင်းကတိပြုပါသည်။ ပြားများ။ ကုမ္ပဏီတွင် အိမ်တွင်းနည်းပညာအဖွဲ့၊ ခေတ်မီထုတ်လုပ်ရေးအလုပ်ရုံများနှင့် ပြီးပြည့်စုံသော အစုံအလင်ဖြင့် တပ်ဆင်ထားပါသည်။ စမ်းသပ်ကိရိယာ။ ကျွန်ုပ်တို့၏ တစ်ဦးတည်းပိုင်၊ စံချိန်စံညွှန်းသတ်မှတ်ထားသော စက်ရုံသည် လုပ်ငန်းစဉ်ပြည့် အရည်အသွေး ထိန်းချုပ်မှုကို အာမခံသည်— တင်းကျပ်စွာ အကောင်အထည်ဖော်ခြင်း၊ စာရွက်သတ္တုထုတ်လုပ်ခြင်းမှ နောက်ဆုံးထုတ်ကုန်ပေးပို့ခြင်းအထိ အဆင့်ဆင့်စစ်ဆေးခြင်း—အားလုံးကို သေချာစေခြင်း၊ ထုတ်ကုန်များသည် ပြီးပြည့်စုံသော Type Testing certifications ကို အောင်မြင်စွာ ကျော်ဖြတ်နိုင်ခဲ့သည်။ စံမော်ဒယ်များအပြင်၊ ကျွန်ုပ်တို့ကမ်းလှမ်းသည်။ စိတ်ကြိုက်ကက်ဘိနက်ဖြေရှင်းချက်များ၊ ဆိုက်တွင်းစစ်တမ်းများနှင့် ကွင်းဆင်းတပ်ဆင်ခြင်းနှင့် ကော်မရှင်ပေးခြင်းဝန်ဆောင်မှုများကို တစ်နေရာတည်းတွင် ပံ့ပိုးပေးသည်။ ပြည်တွင်း၌ရော နိုင်ငံတကာမှာပါ ဖောက်သည်များ၏ မတူကွဲပြားသော ဓာတ်အားဖြန့်ဖြူးရေး ပရောဂျက်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးရန် ဖြေရှင်းချက်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ထုတ်ကုန်ဖွဲ့စည်းပုံနှင့် စွမ်းဆောင်ရည်အင်္ဂါရပ်များ

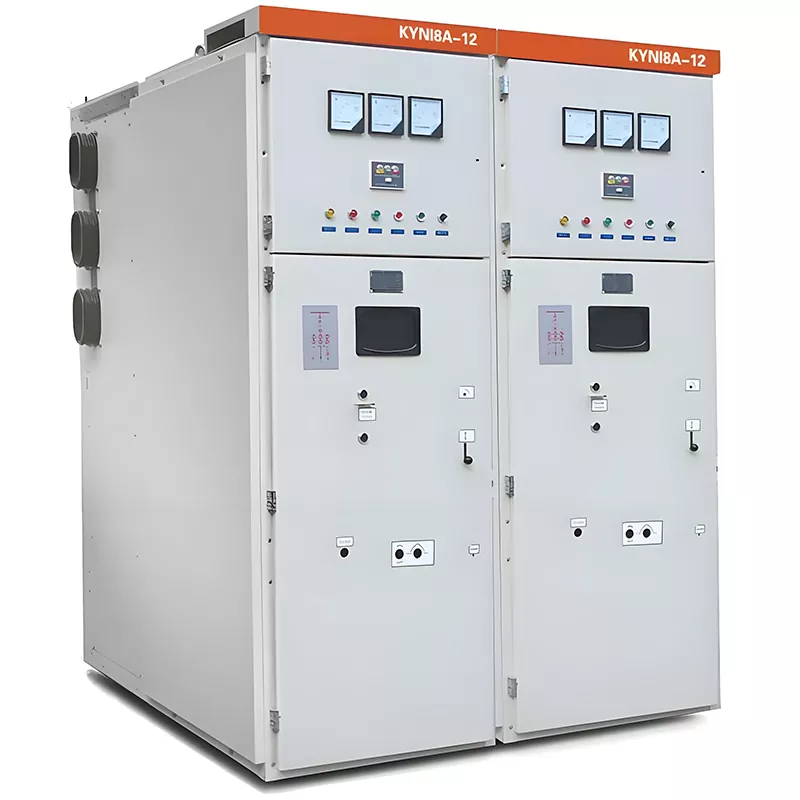

11kV Outdoor LV နှင့် MV VCB Panels များကို အရည်အသွေးမြင့် အအေးခံစတီးပြားများ အသုံးပြု၍ တည်ဆောက်ထားပါသည်။ CNC နည်းပညာဖြင့် တိကျစွာလုပ်ဆောင်ပြီး bolted ချိတ်ဆက်မှုများကို အသုံးပြု၍ ပေါင်းစပ်ထားသည်။ ရလာတဲ့ဖွဲ့စည်းပုံက ကျစ်လစ်သိပ်သည်းတယ်။ ကိရိယာတန်ဆာပလာ၊ လည်ပတ်မှုနှင့် လုပ်ငန်းဆောင်တာဇုန်များအတွက် သပ်ရပ်စွာဖွဲ့စည်းထားသော အပြင်အဆင်ကို ပါ၀င်သော ခိုင်ခံ့သော၊

1. လွတ်လပ်သောအကန့်လေးခု- ကက်ဘိနက်ကို သီးခြားအကန့်လေးခုအဖြစ် ပိုင်းခြားထားသည်—ဘတ်စ်ဘား အကန့်၊ circuit breaker အခန်း၊ ကေဘယ်အခန်း၊ နှင့် ကိရိယာတန်ဆာပလာ/ထိန်းချုပ်ခန်း။ ဤအပိုင်းများ သတ္တုအပိုင်းများဖြင့် လုံးဝခွဲထုတ်ပြီး ဖိအား-ကယ်ဆယ်ရေးလမ်းကြောင်းများနှင့် ပေါင်းစပ်ထားသည်။ ချို့ယွင်းချက်တစ်ခုအတွက်၊ စနစ်သည် လျှပ်စစ်ဓာတ်မတည့်မှုကို တားဆီးရန် ဖိအားများကို အလိုအလျောက် ထုတ်ပေးသည်။

2. ထုတ်ယူနိုင်သော (တွန်းလှည်း-အမျိုးအစား) Circuit Breaker

core vacuum circuit breaker ကို အလွယ်တကူ ထည့်သွင်းနိုင်စေရန် သို့မဟုတ် အလွယ်တကူ ထုတ်ယူနိုင်သော တွန်းလှည်းယန္တရားပေါ်တွင် တပ်ဆင်ထားသည်။ ဖြည်။ ဤဒီဇိုင်းသည် လျှပ်စစ်မီး လုံးဝပိတ်ရန် မလိုအပ်ဘဲ အစားထိုးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းတို့ကို လွယ်ကူချောမွေ့စေသည်။ အစိုးရအဖွဲ့တစ်ခုလုံး။ ယူနစ်သည် စံနှုန်းကို အသုံးပြု၍ "ငါးကာကွယ်ခြင်း" စက်ပိုင်းဆိုင်ရာ ရော့ချိတ်စနစ်ဖြင့် လာပါသည်။ လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ အမှားအယွင်းများ၏ အန္တရာယ်ကို ထိရောက်စွာဖယ်ရှားရန် ဟာ့ဒ်ဝဲအခြေခံ အကာအကွယ်များ။

3. Front-Mounted Intelligent Monitoring Panel

အစိုးရအဖွဲ့၏ ရှေ့မျက်နှာစာတွင် ကိရိယာတန်ဆာပလာများ၊ အချက်ပြမီးများနှင့် ထိန်းချုပ်ခလုတ်များ ပေါင်းစပ်ထားသည်။ ဒီကြားခံ ဗို့အား၊ လျှပ်စီးကြောင်းနှင့် ပါဝါကန့်သတ်ချက်များကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်နိုင်စေပြီး၊ အလိုလိုသိမြင်နိုင်သော အခြေအနေကို ပြသနေပါသည်။ ဆားကစ်အဖွင့်/အပိတ်၊ စွမ်းအင်သိုလှောင်မှု၊ နှင့် မြေစိုက်မှုတို့ကြောင့် အဆင်ပြေချောမွေ့စွာ လည်ပတ်မှု၊ ပြုပြင်ထိန်းသိမ်းမှု၊ နှင့် ပုံမှန်စစ်ဆေးမှုများ။

4. အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ထားသော ဘေးဘက်-ပန်နယ်အပူများ စိမ့်ဝင်မှုဖွဲ့စည်းပုံ

လေဝင်လေထွက်ပြွန် အများအပြားကို လေဝင်လေထွက်နှင့် အပူကို အရှိန်မြှင့်ရန်အတွက် အစိုးရအဖွဲ့၏ ဘေးဘောင်များတွင် ပေါင်းစပ်ထားသည်။ အကျဲ။ ၎င်းသည် မြင့်မားသောအပူချိန်ကြောင့် ဖြစ်ရသည့် အစိတ်အပိုင်းများ အိုမင်းခြင်းမှ ကာကွယ်ပေးပြီး စက်လည်ပတ်နိုင်စေရန် သေချာစေပါသည်။ ရေရှည်တွင် အပြည့်အ၀ ဆက်တိုက် သယ်ဆောင်သည်။

5. Modular နှင့် Flexible Configuration

အဝင်လိုင်းပုံးများ၊ အထွက်လိုင်းပုံးများ၊ PT ဗီဒိုများ၊ မီတာတိုင်းတာသည့်ပုံးများနှင့် ဘတ်စ်ကားများ အပါအဝင် ယူနစ်များ ဗီဒိုများ— သီးသန့်လိုအပ်ချက်များနှင့်အညီ တပ်ဆင်နိုင်ပြီး အဆင်ပြေလွယ်ကူစွာ ချဲ့ထွင်ခြင်းနှင့် ပြန်လည်ပြုပြင်ခြင်းတို့ကို လွယ်ကူချောမွေ့စေပါသည်။ စီမံကိန်းအကောင်အထည်ဖော်နေစဉ်။

အဓိကထုတ်ကုန် အားသာချက်များ

1. Triple-Layer Protection- အပြည့်အ၀ အလုံပိတ် သံချပ်ကာ ကက်ဘိနက်ဖွဲ့စည်းပုံ၊ "ငါးဆင့်ကာကွယ်ခြင်း" ပေါင်းစပ်ပါဝင်သည် ဓာတ်အားဖြန့်ဖြူးမှု ဘေးကင်းရေး အန္တရာယ်များကို ထိထိရောက်ရောက် လျော့ပါးသက်သာစေရန် ဖိအား-ကယ်ဆယ်ရေး ကိရိယာများနှင့် ယန္တရားများ။

2. ပရီမီယံအစိတ်အပိုင်းများ- ပြီးပြည့်စုံသောစမ်းသပ်မှုမခံရမီ ဂရုတစိုက်ရွေးချယ်ထားသော အရည်အသွေးမြင့် အစိတ်အပိုင်းများကို အသုံးပြုသည်။ ကြမ်းတမ်းသောလည်ပတ်မှုပတ်ဝန်းကျင်တွင် တာရှည်ခံမှုနှင့် ချို့ယွင်းမှုနှုန်းနိမ့်ကျမှုကို အာမခံချက်ပေးသည်။

3. Draw-out Trolley ယန္တရား- လျင်မြန်သော ပြုပြင်ထိန်းသိမ်းမှုနှင့် အစိတ်အပိုင်းများကို အသုံးပြုနိုင်စေမည့် ဆုတ်ခွာနိုင်သော တွန်းလှည်းပုံစံကို ပါရှိသည်။ အစားထိုးခြင်း၊ ဓာတ်အားပြတ်တောက်မှုကြာချိန်ကို သိသိသာသာ လျှော့ချပေးခြင်း။

4. ပေါင်းစပ်ကာကွယ်ရေးနှင့် ထိန်းချုပ်မှု- Relay ကာကွယ်ရေးနှင့် တိုင်းတာခြင်း/ထိန်းချုပ်ရေးကိရိယာများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ ဉာဏ်ရည်ထက်မြက်သော အဝေးထိန်းစနစ်ဖြင့် စီမံခန့်ခွဲမှုနှင့် ထိန်းချုပ်မှုကို လုပ်ဆောင်ရန် ပါဝါစောင့်ကြည့်ရေးစနစ်များနှင့် ချောမွေ့စွာ ပေါင်းစပ်ထားသည်။

5. အရည်အသွေးအာမခံချက်- ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တစ်ခုလုံးသည် နိုင်ငံတော်စံနှုန်းများကို တင်းကြပ်စွာလိုက်နာပြီး အောင်မြင်စွာ ကျော်ဖြတ်နိုင်ခဲ့သည်။ ပြင်းထန်သောအမျိုးအစားစမ်းသပ်ခြင်း၊ အပြည့်အဝလိုက်နာမှုနှင့်ထုတ်ကုန်အရည်အသွေးအာမခံ။

Real-World Application Cases များ

Case 1- တရုတ်နိုင်ငံ အနောက်မြောက်ပိုင်းရှိ 50MW ဗဟိုချုပ်ကိုင်ထားသော PV ဓာတ်အားပေးစက်ရုံအတွက် ဓာတ်အားဖြန့်ဖြူးရေး ပံ့ပိုးရေးစီမံကိန်း၊

ဤပရောဂျက်ကို ပံ့ပိုးပေးသည့် ဓာတ်အားဖြန့်ဖြူးရေးအခန်းတွင် အလုံးရေများပါဝင်သော Huajidian ဗီရို ၂၂ လုံး တပ်ဆင်ထားသည်။ အဝင်လိုင်းများ၊ အထွက်လိုင်းများ၊ မီတာတိုင်းတာခြင်းနှင့် ဘတ်စ်ကားလိုင်းများ ၊ grid-connection နှင့် power transformation အတွက် တာဝန်ရှိသည် PV စက်ရုံ၏ စက်ပစ္စည်းများသည် 24 လဆက်တိုက် တည်ငြိမ်စွာလည်ပတ်နေပါသည်။ ၎င်း၏ "ငါးပါးကာကွယ်တားဆီးရေး" ပေါင်းစပ် တည်ဆောက်ပုံနှင့် တိုတောင်းသော အကာအကွယ်ယန္တရားများသည် မဟာဓာတ်အားလိုင်းမှ ဆောင်ရွက်သော ကျပန်းစစ်ဆေးမှုများကို အောင်မြင်စွာ ကျော်ဖြတ်နိုင်ခဲ့ပါသည်။ ထို့ကြောင့် စက်ရုံ၏ တည်ငြိမ်သော ဓာတ်အားထုတ်လုပ်ခြင်းကို အာမခံပါသည်။

ဖြစ်ရပ် 2- အရှေ့တောင်အာရှရှိ ကြီးမားသော ကူးသန်းရောင်းဝယ်ရေး ရှုပ်ထွေးမှုအတွက် လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးမှု ပြန်လည်ပေးအပ်ခြင်း။

ဤပရောဂျက်တွင် 180,000 m² စီးပွားရေးဆိုင်ရာရှုပ်ထွေးမှုအတွင်း သက်ကြီးဓာတ်အားဖြန့်ဖြူးရေးပုံးများကို ပြန်လည်ပြုပြင်ခြင်း ပါဝင်သည်။ 11kV ပြင်ပ LV နှင့် MV VCB အကွက်များ 36 ယူနစ်ကို အသုံးပြုခြင်း။ စနစ်၏ modular ဒီဇိုင်း၊ တပ်ဆင်ခြင်းနှင့် အသုံးချခြင်း အချိန်ကြာမြင့်စွာ ဓာတ်အားပြတ်တောက်မှု မလိုအပ်ဘဲ ၁၂ ရက်အတွင်း ပြီးစီးအောင် ဆောင်ရွက်ပေးခဲ့သည်။ ထို့အပြင်၊ စနစ်အား ပစ္စည်း၏အသိဉာဏ်စွမ်းအားဖြန့်ဖြူးရေးကွန်ရက်တွင် ပေါင်းစည်းထားပြီး အဝေးထိန်းစနစ်၊ အဆောက်အဦတစ်ခုလုံး လျှပ်စစ်ဓာတ်အားသုံးစွဲမှုကို စောင့်ကြည့်စစ်ဆေးပြီး လူကိုယ်တိုင်စစ်ဆေးခြင်းကို သိသိသာသာ လျှော့ချပေးသည်။ ကုန်ကျစရိတ်။

သက်ဆိုင်သော အခြေအနေများ

1. မဟာဓာတ်အားလိုင်းစီမံကိန်းများ- ဓာတ်အားခွဲရုံများနှင့် ဖြန့်ဖြူးရေးစခန်းအသစ်များ တည်ဆောက်ခြင်းအပြင် ခေတ်မီအောင်ဆောင်ရွက်ခြင်း အသက်အရွယ်ကြီးရင့်သော ဓာတ်အားလိုင်းများ၊

2. စက်မှုစီမံကိန်းများ- သတ္တုဗေဒ၊ သတ္တုတွင်း၊ ဓာတုဗေဒနှင့် အခြားစက်မှုလုပ်ငန်းဆိုင်ရာ အလုပ်ရုံများအတွက် လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေး၊ ကဏ္ဍများ;

3. အများသူငှာ အခြေခံအဆောက်အဦ- လေဆိပ်များ၊ ရထားပို့ဆောင်ရေးစနစ်များ၊ ဆေးရုံများ၊ ပညာရေးအဖွဲ့အစည်းများနှင့် အကြီးစား စီးပွားဖြစ်အိမ်ခြံမြေဖွံ့ဖြိုးတိုးတက်မှု၊

4. စွမ်းအင်အသစ်- photovoltaic ဓာတ်အားပေးစက်ရုံများ၊ လေအားလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများနှင့် စွမ်းအင်သိုလှောင်မှုအတွက် နောက်ဆက်တွဲဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ စီမံကိန်းများ။

အရောင်းအပြီးဝန်ဆောင်မှု

1. Warranty Coverage- အာမခံကာလအတွင်း၊ မှားယွင်းသောအစိတ်အပိုင်းများကို အခမဲ့ လဲလှယ်ပေးမည်ဖြစ်ပြီး ဆိုက်တွင်၊ စစ်ဆေးခြင်းနှင့် ပြုပြင်ခြင်း ဝန်ဆောင်မှုများ ပေးအပ်ခြင်း၊

2. နည်းပညာပံ့ပိုးမှု- အခမဲ့နည်းပညာလမ်းညွှန်မှု၊ တပ်ဆင်ခြင်းနှင့် ခန့်အပ်ခြင်းဆိုင်ရာအကူအညီနှင့် လက်လှမ်းမီသော လုပ်ငန်းဆောင်ရွက်မှု ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများအတွက် သင်တန်း၊

3. 24/7 နည်းပညာပံ့ပိုးမှု- အမှားအယွင်းဆိုင်ရာ စုံစမ်းမေးမြန်းမှုများကို လျင်မြန်စွာ တုံ့ပြန်မှုဖြင့် နာရီပတ်လုံး နည်းပညာဆိုင်ရာ ဆက်ဆံရေးဝန်ဆောင်မှုများ နှင့်ပြဿနာများ;

4. တစ်သက်တာထိန်းသိမ်းခြင်း- ထုတ်ကုန်၏သက်တမ်းတစ်ခုလုံးအတွက် ပြီးပြည့်စုံသောပြုပြင်ထိန်းသိမ်းမှုဝန်ဆောင်မှုများ။ အာမခံပြီးနောက် သက်တမ်းကုန်သွားပါက အစားထိုး အစိတ်အပိုင်းများ၏ ကုန်ကျစရိတ်နှင့် အခြေခံဝန်ဆောင်မှုကြေးများကိုသာ ကောက်ခံပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- စံမဟုတ်သော ပရောဂျက်များအတွက်၊ Huajidian သည် 11kV Outdoor LV နှင့် MV VCB Panels များကို စံမဟုတ်သော စိတ်ကြိုက်ပြုလုပ်နိုင်သည် အတိုင်းအတာများ သို့မဟုတ် တိကျသော နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ ရှိပါသလား။

A1: ဟုတ်တယ်။ ကျွန်ုပ်တို့၏ စံထုတ်ကုန်အကွာအဝေးအပြင်၊ ကျွန်ုပ်တို့သည် ကက်ဘိနက်အတိုင်းအတာများ၊ အဆင့်သတ်မှတ်ထားသော ရေစီးကြောင်းများကို စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။ နှင့်အလယ်တန်းထိန်းချုပ်မှုယုတ္တိဗေဒ။ ကျွန်ုပ်တို့၏နည်းပညာအဖွဲ့သည် လည်ပတ်မှုပတ်ဝန်းကျင်ကို ဖွံ့ဖြိုးတိုးတက်စေရန် ဆိုက်တွင် စစ်တမ်းများပြုလုပ်နိုင်ပါသည်။ အံဝင်ခွင်ကျ ဒီဇိုင်းဖြေရှင်းချက်။

Q2- ထုတ်ကုန်၏ စံသတ်မှတ်ချက်များသည် အမြင့်ပေ ≤1000 မီတာနှင့် သက်ဆိုင်ပါသည်။ ဤယူနစ်များကို အသုံးပြုရန်အတွက် အဆင်ပြေအောင်ပြုလုပ်နိုင်ပါသလား။ မြင့်မားသော သို့မဟုတ် ကုန်းပြင်မြင့်ပတ်ဝန်းကျင်။

A2: ကျွန်ုပ်တို့၏စံမော်ဒယ်များသည် 1000 မီတာအထိ အမြင့်ပေများအတွက် သင့်လျော်ပါသည်။ အမြင့်ပရောဂျက်များအတွက် ကျွန်ုပ်တို့သည် စိတ်ကြိုက်လုပ်ဆောင်ပေးပါသည်။ ယုံကြည်စိတ်ချရမှုရှိစေရန်အတွက် အကောင်းဆုံးသော အစိတ်အပိုင်းရွေးချယ်မှုနှင့်အတူ insulation နှင့် heat dissipation systems သို့ အဆင့်မြှင့်တင်ခြင်း။ ကုန်းပြင်မြင့်အခြေအနေများအောက်တွင် လည်ပတ်ခြင်း။

Q3- ပြုပြင်ထိန်းသိမ်းမှုလုပ်ဆောင်သည့်အခါ သို့မဟုတ် ထုတ်ယူနိုင်သည့်အရာအား အစားထိုးသည့်အခါ အစိုးရအဖွဲ့တစ်ခုလုံးအား စွမ်းအင်လျှော့ချရန် လိုအပ်ပါသလား။ circuit breaker လား?

A3- နံပါတ်- busbar များသည် စွမ်းအင်ဆက်လက်ရှိနေချိန်တွင် ပြုပြင်ထိန်းသိမ်းရန်အတွက် circuit breaker ကို တစ်ဦးချင်းစီ ထုတ်ယူနိုင်ပြီး၊ ကျန်ရှိသော ဆားကစ်များကို ပုံမှန်အတိုင်း ပါဝါဆက်လက် ပံ့ပိုးပေးသည်။ ၎င်းသည် အသုံးပြုသူအတွက် ဓာတ်အားပြတ်တောက်မှု ဆုံးရှုံးမှုကို လျှော့ချပေးသည်။
