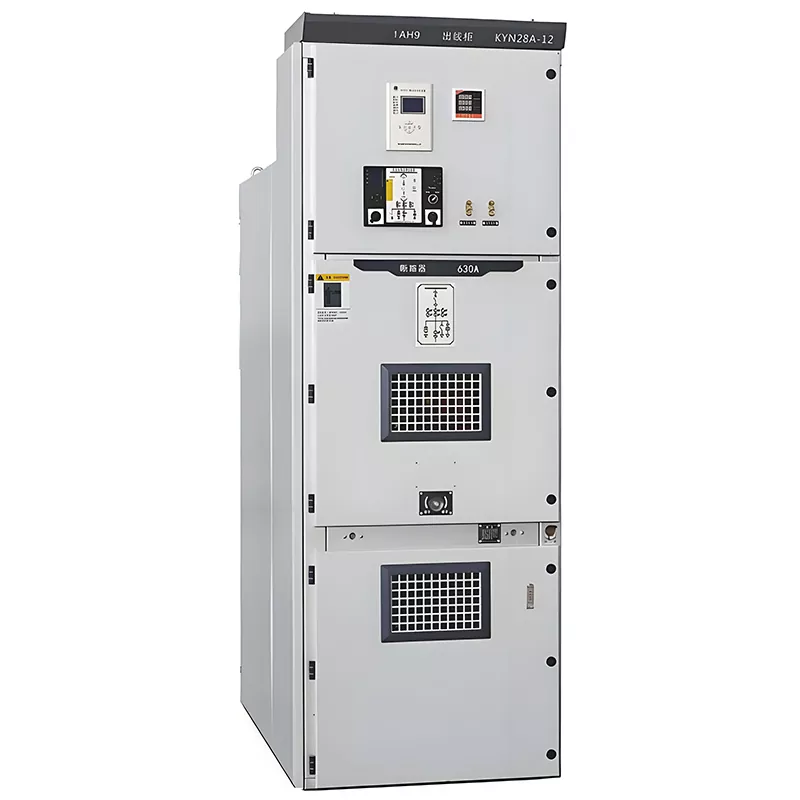

KYN28-12 အလယ်အလတ်ဗို့အားဖုန်စုပ်ခလုတ်ဂီယာ

Huajidian KYN28-12 Medium Voltage Vacuum Switchgear သည် မိုးလုံလေလုံ အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးရေး အစုံအလင်ဖြစ်သည်။ စက်ပစ္စည်းများ၊ တိကျသော အင်ဂျင်နီယာနှင့် ကျွန်ုပ်တို့၏ စံချိန်စံညွှန်းပြည့်မီသော ထုတ်လုပ်ရေးစက်ရုံတွင် ထုတ်လုပ်ပါသည်။ ၎င်းကို အဓိက အသုံးချသည်။ အသေးစားမှ အလတ်စား ဓာတ်အားပေးစက်ရုံများရှိ မီးစက်များမှ ဓာတ်အား သွယ်တန်းခြင်း၊ ဓာတ်အား လက်ခံခြင်းနှင့် ဖြန့်ဖြူးပေးခြင်း စက်မှုလုပ်ငန်းနှင့် သတ္တုတွင်းလုပ်ငန်းများအတွင်း ဓာတ်အားခွဲရုံများနှင့် ဗို့အားမြင့်မော်တာကြီးများ စတင်ထိန်းချုပ်သည်။ ဟိ စနစ်သည် ဘေးကင်းလုံခြုံရေးနှင့် ကာကွယ်မှုအပါအဝင် လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်၏ ဉာဏ်ရည်ထက်မြက်သော၊ အဆုံးမှ အဆုံးအထိ စီမံခန့်ခွဲနိုင်စေပါသည်။ အချိန်နှင့်တပြေးညီ စောင့်ကြည့်စစ်ဆေးခြင်း—ထို့ကြောင့် လျှပ်စစ်ချို့ယွင်းချက်များကို ထိထိရောက်ရောက် လျော့ပါးသက်သာစေပြီး လျှပ်စစ်လည်ပတ်မှုကို တည်ငြိမ်စေပါသည်။ ပစ္စည်းကိရိယာ။

ဤထုတ်ကုန်သည် IEC62271-200၊ IEC298 အပါအဝင် တရားဝင်ပြည်တွင်းနှင့် နိုင်ငံတကာစံနှုန်းများကို တင်းတင်းကျပ်ကျပ်လိုက်နာပါသည်။ GB3906၊ DL404၊ နှင့် DIN.VDE0670—တည်ငြိမ်သောအရည်အသွေးနှင့် စံချိန်စံညွှန်းမြင့်မားသောအဆင့်ကို သေချာစေသည်။ ပစ္စည်းကိရိယာတွေက ပံ့ပိုးပေးတယ်။ နံရံတွင် တပ်ဆင်ထားပြီး ရှေ့ဘက်ဝင်ရောက် ပြုပြင်ထိန်းသိမ်းမှု ဒီဇိုင်းပါရှိပါသည်။ သီးခြားလက်ရှိနှင့် တွဲထားသောအခါ ထရန်စဖော်မာများ၊ ဤဖွဲ့စည်းပုံသည် O&M ဝန်ထမ်းများအား ပုံမှန်စစ်ဆေးခြင်းနှင့် စက်ကိရိယာဝန်ဆောင်မှုပေးခြင်းတို့ကို လုပ်ဆောင်နိုင်စေသည် ကက်ဘိနက်၏ရှေ့မှတိုက်ရိုက်၊ လည်ပတ်မှုအဆင်ပြေမှုနှင့်ထိန်းသိမ်းမှုထိရောက်မှုကိုသိသိသာသာတိုးမြှင့်စေသည်။

လည်ပတ်နေသော ပတ်ဝန်းကျင်အခြေအနေများ

စက်ပစ္စည်းများ၏ရေရှည်တည်ငြိမ်မှုနှင့် ယုံကြည်စိတ်ချရသောလည်ပတ်မှုကိုသေချာစေရန်၊ သက်ဆိုင်ရာပတ်ဝန်းကျင်ဆိုင်ရာလိုအပ်ချက်များ Huajidian KYN28-12 Medium Voltage Vacuum Switchgear အတွက် အောက်ပါအတိုင်း ဖြစ်သည်-

1.  ပတ်ဝန်းကျင်အပူချိန်- အမြင့်ဆုံး +40°C၊ အနည်းဆုံး -15°C။ ဤအကွာအဝေးသည် အများစုအတွက် သင့်လျော်စေသည်။ သမပိုင်းနှင့် အပူပိုင်းဒေသများတွင် အိမ်တွင်းဓာတ်အားဖြန့်ဖြူးမှု အခြေအနေများ။

2.  ပတ်ဝန်းကျင်စိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ နှိုင်းရစိုထိုင်းဆ ≤ 95%; လစဉ်ပျမ်းမျှဆွေမျိုးစိုထိုင်းဆ ≤ 90% ။ ဒါတွေ ကန့်သတ်ချက်များသည် စိုထိုင်းဆမြင့်ခြင်းကြောင့် ဖြစ်ပေါ်နိုင်သည့် စက်ပစ္စည်းများအတွင်း လျှပ်ကာများ ချို့ယွင်းမှုကို ထိရောက်စွာ ကာကွယ်ပေးပါသည်။ ပတ်ဝန်းကျင်များ။

3. အမြင့်ပေ- အမြင့်ပေ ≤ 2500 မီတာအတွက် သင့်လျော်ပြီး ကုန်းတွင်းစက်မှုလုပ်ငန်းအများစု၏ ဓာတ်အားထောက်ပံ့မှုလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ စည်ပင်အင်ဂျင်နီယာပရောဂျက်များ။

4. လေထုပတ်ဝန်းကျင်- လုပ်ငန်းလည်ပတ်မှုပတ်ဝန်းကျင်သည် အဆိပ်ငွေ့များ၊ အဆိပ်အတောက် သို့မဟုတ် အန္တရာယ်ရှိသော ဓာတ်ငွေ့များ၊ မီးလောင်လွယ်သော သို့မဟုတ်၊ ပေါက်ကွဲစေတတ်သော ဓာတ်ငွေ့များ၊ စက်မှုလုပ်ငန်းသုံး ရေနွေးငွေ့၊ ဆားအခိုးအငွေ့များနှင့် အခြားသော ညစ်ညမ်းစေသော အရာများ ဖြစ်သောကြောင့် စက်ပစ္စည်းများ၏ သံချေးတက်ခြင်းကို ကာကွယ်ပေးပါသည်။ အစိတ်အပိုင်းများနှင့် insulation မှပျက်စီးဆုံးရှုံးမှု။

အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

1. အလွဲသုံးစားလုပ်မှု တိုက်ဖျက်ရေး ဒီဇိုင်း- မြင့်မားသော လုပ်ငန်းဆောင်ရွက်မှု ဘေးကင်းရေး

စက်ပစ္စည်းများကို ဟန့်တားရန် ဒီဇိုင်းထုတ်ထားသော ရင့်ကျက်ပြီး ယုံကြည်စိတ်ချရသော စက်ပိုင်းဆိုင်ရာ ပေါင်းစပ်ယန္တရားများ တပ်ဆင်ထားပါသည်။ အလွဲသုံးစားလုပ်ခြင်း။ ၎င်းသည် သာမန်လူသားများကို ထိရောက်စွာ ဖယ်ရှားပစ်နိုင်သော ဘက်ပေါင်းစုံမှ ဘေးကင်းလုံခြုံရေး အကာအကွယ်စနစ်တစ်ခုကို တည်ထောင်ပေးပါသည်။ အမှားအယွင်းများ—ထို့ကြောင့် ကက်ဘိနက်တံခါးများကို အမှတ်မထင်ဖွင့်ခြင်း၊ ဆားကစ်များကို မတော်တဆပိတ်ခြင်း သို့မဟုတ် မသင့်လျော်သော မြေစိုက်ခြင်းကဲ့သို့သော အမှားအယွင်းများ— လျှပ်စစ်အန္တရာယ်ကင်းရှင်းရေးဆိုင်ရာ မတော်တဆမှုများကို ရှောင်ရှားရန်နှင့် လုပ်ငန်းဆောင်ရွက်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ ပုဂ္ဂိုလ်ရေးဆိုင်ရာ လုံခြုံရေးကို ပြည့်စုံစွာ ကာကွယ်ပေးခြင်း။ ဝန်ထမ်းများအပြင် ဓာတ်အားဖြန့်ဖြူးရေးစနစ်၏ လုပ်ငန်းလည်ပတ်မှု တည်ငြိမ်ရေး။

2. ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်ခြင်းနှင့် လည်ပတ်မှုမုဒ်များ- ကျယ်ပြန့်စွာ လိုက်လျောညီထွေရှိမှု

KYN28-12 အလယ်အလတ်ဗို့အားဖုန်စုပ်ကိရိယာသည် မိုဘိုင်းယန္တရားနှစ်မျိုးကို ပံ့ပိုးပေးသည်- ဗဟိုတပ်ထားသောတွန်းလှည်းများနှင့် ကြမ်းပြင်တပ်ဆင်ထားသော တွန်းလှည်းများ။ ဤလိုက်လျောညီထွေမှုရှိသော လိုက်လျောညီထွေမှုရှိသော ဆိုက်အပြင်အဆင်များနှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ အလေ့အကျင့်များနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ မတူကွဲပြားသောဖောက်သည်များ။ ၎င်းသည် စက်မှုကုန်ထုတ်လိုင်းများအပါအဝင် အမျိုးမျိုးသောအခြေအနေများတွင် နည်းပညာဆိုင်ရာလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ မြူနီစီပယ်ဓာတ်အားဖြန့်ဖြူးရေးစခန်းများနှင့် စွမ်းအင်သုံးဓာတ်အားပေးစက်ရုံအသစ်များ—ပြောင်းလွယ်ပြင်လွယ်ရှိသော စက်ကိရိယာများ စီစဉ်ပေးခြင်းအပြင်၊ ခန့်အပ်ခြင်း၊ အစားထိုးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းတို့ကို အဆင်ပြေစေပါသည်။

3. Multi-Standard Compliance- ထူးခြားသော လိုက်ဖက်ညီမှု

ပြီးပြည့်စုံသော ယူနစ်သည် နိုင်ငံတကာနှင့် ပြည်တွင်းစက်မှုလုပ်ငန်း စံချိန်စံညွှန်းများစွာနှင့် ကိုက်ညီသောကြောင့် အလွန်ကောင်းမွန်ကြောင်း သက်သေပြပါသည်။ universality နှင့် ပစ္စည်းကိရိယာများ လိုက်ဖက်ညီမှု။ ၎င်းသည် ပင်မဓာတ်အားဖြန့်ဖြူးရေးစနစ်များနှင့် ချောမွေ့စွာ ပေါင်းစပ်ထားသည်။ လက်ရှိဈေးကွက်တွင် အရန်လျှပ်စစ်ပစ္စည်းကိရိယာများ၊ ထို့ကြောင့် ပရောဂျက်ဒီဇိုင်းနှင့် ဆောက်လုပ်ရေးလုပ်ငန်းစဉ်များကို ရိုးရှင်းစေသည်။ အနာဂတ်စက်ပစ္စည်းများကို အဆင့်မြှင့်တင်ခြင်းနှင့် ပြန်လည်ပြုပြင်ခြင်းများ ဆောင်ရွက်ပေးနေစဉ်။

4. Front-Access Maintenance Design- ထိရောက်ပြီး သက်တောင့်သက်သာ ဝန်ဆောင်မှုပေးခြင်း

သမားရိုးကျ ဗို့အားမြင့် switchgear နှင့် ဆက်စပ်နေသော ရှုပ်ထွေးသော ပြုပြင်ထိန်းသိမ်းမှု၏ ယေဘူယျ နာကျင်မှုအမှတ်ကို ဖြေရှင်းခြင်း ထုတ်ကုန်တွင် အရှေ့ဘက်ဝင်ရောက် ပြုပြင်ထိန်းသိမ်းမှု ဖွဲ့စည်းပုံပါရှိသည်။ သီးသန့်လက်ရှိထရန်စဖော်မာများနှင့်တွဲလျက်၊ ဒီဇိုင်းသည်ခွင့်ပြုသည်။ ပုံမှန်စစ်ဆေးခြင်းများ၊ ကန့်သတ်ချက်များ ချိန်ညှိခြင်းနှင့် အမှားအယွင်းဖြေရှင်းခြင်းအားလုံးကို ရှေ့မှ လုံးလုံးလုပ်ဆောင်ရမည့်၊ အစိုးရအဖွဲ့ဝင်။ ၎င်းသည် ကန့်သတ်ထားသောနေရာများအတွင်း ရှုပ်ထွေးသောအလုပ်အတွက် လိုအပ်မှုကို ဖယ်ရှားပေးပြီး ပြုပြင်ထိန်းသိမ်းမှုကို သိသိသာသာလျှော့ချပေးသည်။ အခက်အခဲနှင့် ရောင်းပြီးနောက်ပိုင်း ဝန်ဆောင်မှု၏ စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးခြင်း။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

Real-World Application Case Study

မြူနီစီပယ်ဓာတ်အားလိုင်း အဆင့်မြှင့်တင်ရေးစီမံကိန်း (Putian 220kV Licheng ဓာတ်အားခွဲရုံ)

ဤဓာတ်အားခွဲရုံ၏ 10kV busbar အဆင့်မြှင့်တင်မှုပရောဂျက်တွင်၊ အိုမင်းသောစက်ပစ္စည်းအားလုံးကို Huajidian KYN28-12 ဖြင့် အစားထိုးခဲ့သည်။ switchgear တင်းကျပ်သော ပရောဂျက်အချိန်ဇယားတစ်ခု၏ အရေးကြီးသောစိန်ခေါ်မှုများကို ဖြေရှင်းခြင်းနှင့် စဉ်ဆက်မပြတ်ပြုလုပ်ရန် တင်းကြပ်သောလိုအပ်ချက်များကို ဖြေရှင်းခြင်း။ ပါဝါထောက်ပံ့မှု၊ စက်ပစ္စည်း၏ မော်ဂျူလာဖွဲ့စည်းပုံသည် လျင်မြန်သော တပ်ဆင်မှုနှင့် ခန့်အပ်မှုတို့ကို လုပ်ဆောင်ပေးသည်။ ထိုမျှသာမက by ၎င်း၏ ယုံကြည်စိတ်ချရသော မှားယွင်းသော လည်ပတ်မှု တိုက်ဖျက်ရေး ယန္တရားများနှင့် ဉာဏ်ရည်ဉာဏ်သွေး ကာကွယ်ရေး လုပ်ဆောင်ချက်များကို အသုံးချ၍ စီမံကိန်း၊ ဓာတ်အားခွဲရုံ၏ ဓာတ်အားဖြန့်ဖြူးရေးစနစ်၏ တည်ငြိမ်မှုတွင် သိသာထင်ရှားသော တိုးတက်မှုကို ရရှိခဲ့သည်။ လိုက်နာခြင်း။ ပရောဂျက်၏တာဝန်ယူမှု၊ 10kV အပိုင်းသည် သုညပြတ်ရွေ့လည်ပတ်မှုအောင်မြင်ခဲ့ပြီး အဆင့်မြှင့်တင်မှုကို အောင်မြင်စွာပြီးမြောက်ခဲ့သည်။ စည်ပင်လျှပ်စစ်ဓာတ်အားသုံးပစ္စည်းများနှင့် ပတ်ဝန်းကျင်နေထိုင်သူများနှင့် စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများအတွက် တည်ငြိမ်သော ဓာတ်အားရရှိရေး သေချာစေခြင်း။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Huajidian KYN28-12 Medium Voltage Vacuum Switchgear အတွက် ဘယ်အခြေအနေတွေက သင့်လျော်သလဲ။

ဤထုတ်ကုန်သည် 3.6–12kV၊ 50/60Hz သုံးဆင့် AC အလတ်စား ဗို့အားစနစ်များတွင် အသုံးပြုရန် ဒီဇိုင်းထုတ်ထားပြီး နှစ်မျိုးလုံးကို ပံ့ပိုးပေးသည်။ single-busbar နှင့် sectionalized single-busbar စနစ်ဖွဲ့စည်းပုံများ။ ဓာတ်အား သွယ်တန်းခြင်းအတွက် တွင်ကျယ်စွာ အသုံးပြုသည်။ အလတ်စားမှ အသေးစား ဓာတ်အားပေးစက်ရုံများ၊ စက်မှုနှင့် သတ္တုတွင်းရှိ ဓာတ်အားခွဲရုံများတွင် ဓာတ်အား ဖြန့်ဖြူးပေးခြင်း လုပ်ငန်းများနှင့် ကြီးမားသော ဗို့အားမြင့်မော်တာများ၏ စတင်ထိန်းချုပ်မှု။ ထို့အပြင်၊ ၎င်းသည် indoor အမျိုးမျိုးအတွက်ကောင်းစွာသင့်လျော်သည်။ မြူနီစီပယ်ဓာတ်အားခွဲရုံများ၊ စက်မှုပန်းခြံများ၊ စွမ်းအင်အသစ်များ အပါအဝင် အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးမှုအခြေအနေများ photovoltaic ဓာတ်အားပေးစက်ရုံများနှင့် အများသူငှာ အသုံးဝင်သော ဓာတ်အားထောက်ပံ့ရေးစနစ်များ။

Q2- ဒီ switchgear ရဲ့ ဘေးကင်းရေး အကာအကွယ် အားသာချက်တွေက သမားရိုးကျ ပစ္စည်းတွေနဲ့ ယှဉ်ရင် ဘာတွေလဲ။

ဤထုတ်ကုန်သည် စက်ပိုင်းဆိုင်ရာ ပေါင်း-လျှပ်စစ်ဘေးကင်းရေး အကာအကွယ်စနစ်နှစ်ခုကို အသုံးပြုထားပြီး နှိုင်းယှဉ်လျှင် သာလွန်ကောင်းမွန်သော ကာကွယ်မှုကို ပေးစွမ်းသည်။ အလွှာတစ်ခုတည်းကာကွယ်မှုနှင့်အတူရိုးရာကိရိယာများ။ ပထမဦးစွာ ၎င်းကို အထူးပြု စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှု တပ်ဆင်ထားသည်။ လည်ပတ်မှုဆိုင်ရာ အမှားအယွင်းများကို ရုပ်ပိုင်းဆိုင်ရာအရ ကာကွယ်နိုင်သော ကိရိယာများ။ ဒုတိယအချက်က ပြည်တွင်း၊ နိုင်ငံတကာနဲ့ ကိုက်ညီတယ်။ စံချိန်စံညွှန်းများနှင့် လျှပ်စီးကြောင်းများ၊ ဆားကစ်တိုများနှင့် လျှပ်စီးကြောင်းများမှ ကျယ်ကျယ်ပြန့်ပြန့် ကာကွယ်သည့် လုပ်ဆောင်ချက်များကို ပါရှိသည်။ တတိယ၊ ၎င်းသည် လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုများအတွက် ရှေ့ဝင်ပေါက်ဒီဇိုင်းကို ပေါင်းစပ်ထားသောကြောင့် ဘေးကင်းသော အန္တရာယ်များကို ဖယ်ရှားပေးသည်။ ဌာနတွင်း အစိုးရအဖွဲ့နဲ့ ဆက်စပ်နေပါတယ်။ စတုတ္ထ၊ ကက်ဘိနက်အရံအတားသည် IP4X ကာကွယ်ရေးစံနှုန်းနှင့်ကိုက်ညီသည်၊ စောင့်ကြပ်သည်။ ဖုန်မှုန့်များနှင့် နိုင်ငံခြားအရာဝတ္ထုများ ဝင်ရောက်ခြင်းမှ ကင်းဝေးပြီး လည်ပတ်မှု တည်ငြိမ်မှုကို အပြည့်အဝ မြှင့်တင်ရန် ပစ္စည်းကိရိယာ။

Q3- ဤစက်ပစ္စည်းအတွက် အကြံပြုထားသည့် ပြုပြင်ထိန်းသိမ်းမှုသံသရာနှင့် နေ့စဉ်စောင့်ရှောက်မှုလမ်းညွှန်ချက်များကား အဘယ်နည်း။

ဤစက်ပစ္စည်းသည် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်နည်းပါးပြီး တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ စံပြည့်စုံသော စစ်ဆေးရေးစက်ဝန်းသည် 6 လ၊ အကြီးစားပြန်လည်ပြင်ဆင်ခြင်းကို 3 နှစ်တစ်ကြိမ်အကြံပြုသည်။ နေ့စဉ် ပြုပြင်ထိန်းသိမ်းမှု ရိုးရှင်းစွာ စစ်ဆေးရန် လိုအပ်ပါသည်။ ကက်ဘိနက်၏တံဆိပ်ခတ်ခြင်းသမာဓိ၊ ဆုတ်ခွာနိုင်သောတွန်းလှည်း၏ချောမွေ့သောလှုပ်ရှားမှု၊ ရော့ယှက်ခြင်း၏နဂိုအတိုင်း၊ ကိရိယာများနှင့် စောင့်ကြည့်ရေး ကန့်သတ်ချက်များသည် ပုံမှန်အကွာအဝေးအတွင်း ရှိနေကြောင်း စစ်ဆေးအတည်ပြုပါ။ သေချာစေရန်အတွက် မရှိမဖြစ်လိုအပ်ပါသည်။ လည်ပတ်နေသော ပတ်ဝန်းကျင်သည် အဆိပ်သင့်ခြင်း၊ မီးလောင်လွယ်သော သို့မဟုတ် ပေါက်ကွဲစေတတ်သော ညစ်ညမ်းမှုများ ကင်းစင်နေပြီး ထိုအပူချိန်နှင့် စိုထိုင်းဆအဆင့်များသည် စက်ကိရိယာ၏ သတ်မှတ်ချက်များနှင့်အညီ လိုက်နာပါ။ ပြုပြင်ထိန်းသိမ်းမှုအတွက် ၎င်း၏ ရှေ့-လက်လှမ်းမီသော ဒီဇိုင်းကြောင့်၊ မြင့်မားသောပေးဆောင်မှု- ယူနစ်တစ်ခုလုံးကို ဖြုတ်ချရန် မလိုအပ်ဘဲ စစ်ဆေးခြင်းနှင့် ခန့်အပ်ခြင်းတို့ကို အပြီးသတ်နိုင်သည်။ ရေရှည်ထိန်းသိမ်းမှုကုန်ကျစရိတ်ကို သိသိသာသာ လျှော့ချပေးသော်လည်း ထိရောက်မှုနှင့် စိတ်ငြိမ်သက်မှု။
