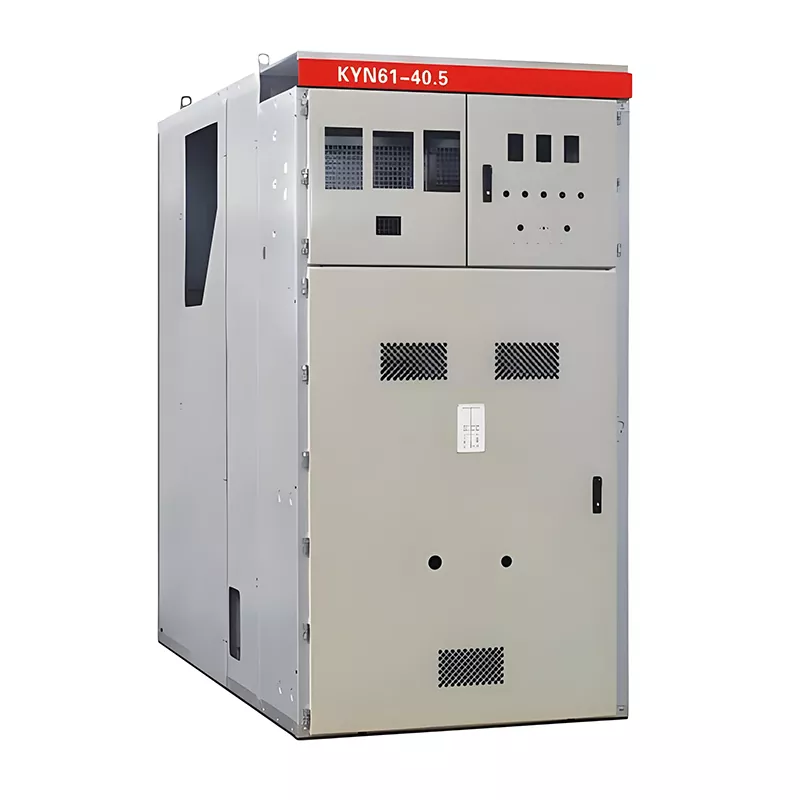

KYN61-40.5 33kV Indoor VCB Switchgear Panel

Huajidian သည် R&D၊ ထုတ်လုပ်ခြင်းနှင့် စိတ်ကြိုက်ပြုလုပ်ခြင်းအတွက် အထူးပြုလျှပ်စစ်ပစ္စည်းထုတ်လုပ်သူဖြစ်သည်။ high- နှင့် low-voltage switchgear အစုံအလင်၏ဖြေရှင်းချက်ဒီဇိုင်း။ KYN61-40.5 တစ်ခုလုံးသည် 33kV Indoor VCB Switchgear ဖြစ်သည်။ Panel Series သည် လွတ်လပ်သော ဒီဇိုင်းနှင့် စာရွက်မှ ကျယ်ကျယ်ပြန့်ပြန့် ဒေါင်လိုက်ပေါင်းစပ်ထားသော ထုတ်လုပ်မှု လုပ်ငန်းစဉ်ကို လုပ်ဆောင်သည် ကျွန်ုပ်တို့၏ကိုယ်ပိုင် စံချိန်စံညွှန်းပြည့်မီသော ထုတ်လုပ်ရေးစက်ရုံများအတွင်း၌ ဗို့အားမြင့်တပ်ဆင်ခြင်းမှ သတ္တုထုတ်လုပ်ခြင်း။ ထုတ်ကုန်အဖြစ် ပရော်ဖက်ရှင်နယ်လျှပ်စစ်ပစ္စည်းထုတ်လုပ်သူဖြစ်ပြီး၊ ဤ switchgear ကိုအောင်မြင်စွာအသုံးချပြီးတာဝန်ပေးအပ်ခဲ့သည်။ ဓာတ်အားလိုင်း၊ စက်မှုလုပ်ငန်းနှင့် သတ္တုတူးဖော်ရေးဆိုင်ရာ အဆောက်အအုံများနှင့် အချက်အလက် အပါအဝင် တရုတ်နိုင်ငံတစ်ဝှမ်းရှိ အင်ဂျင်နီယာဆိုင်ရာ ပရောဂျက်အများအပြား စင်တာများ—ယင်း၏လုပ်ငန်းလည်ပတ်မှုတည်ငြိမ်မှုကို လက်တွေ့ကမ္ဘာအက်ပလီကေးရှင်းမှတစ်ဆင့် တရားဝင်အတည်ပြုထားသည့်နေရာများ။ ထို့အပွငျ, ငါတို့ကမ်းလှမ်း ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအတွက် စိတ်ကြိုက်ဖွဲ့စည်းမှုပုံစံနှင့် အရွယ်အစားဝန်ဆောင်မှုများ။

KYN61-40.5 (33kV Indoor VCB) Armored Withdrawable Metal-Enclosed Switchgear ကို KYN28A-12 နှင့် တွဲနိုင်သည် အရန်ကက်ဘိနက် (အထူးသဖြင့် AH6 သို့မဟုတ် AT3 ကက်ဘိနက်မော်ဒယ်များသည် ထရန်စဖော်မာအထွက်ဆားကစ်များ)။ အဖြစ်ဆောင်ရွက်ပေးပါသည်။ 12kV/33kV, 50Hz AC အလတ်စား ဗို့အားဖြန့်ဖြူးရေးစနစ်များအတွင်း core အစိတ်အပိုင်းတစ်ခုသည် ၎င်းမှ အဓိကအားဖြင့် ပါဝါကို လက်ခံရရှိသည် transformer side နှင့် downstream loads များသို့ stepped-down လျှပ်စစ်ကို ဘေးကင်းစွာ ဖြန့်ဖြူးပေးသည်။ ၎င်း၏လုပ်ဆောင်ချက်များပါဝင်သည်။ လျှပ်စစ်ဘောင်များကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်စစ်ဆေးခြင်း၊ လိုင်းပိုလျှံခြင်းနှင့် တိုတောင်းသော ဆားကစ်များကို ကာကွယ်ခြင်းနှင့် ဆားကစ်များ breaker switching ထိန်းချုပ်မှု။ လေ-လျှပ်ကာ၊ သတ္တုသံချပ်ကာ အပြည့်အ၀ ကာရံထားသော ဖွဲ့စည်းပုံပါ၀င်သော ဤထုတ်ကုန်သည် ကမ်းလှမ်းချက်ဖြစ်သည်။ ထူးခြားသော ဘေးကင်းရေး အနားသတ်များနှင့် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ ယုံကြည်စိတ်ချရမှုတို့အတွက် မရှိမဖြစ် အရေးကြီးသော စက်ကိရိယာတစ်ခု ဖြစ်လာစေခြင်း၊ ခေတ်မီဓာတ်အားခွဲရုံများနှင့် စက်မှုဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ။

ထုတ်ကုန် အခြေခံ ကန့်သတ်ချက်များ ဇယား

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

1. အဆင့်သတ်မှတ်ဗို့အား- 12kV (စံ 10kV ဓာတ်အားလိုင်းများနှင့် လိုက်ဖက်သော၊ စက်ပစ္စည်းများ လျှပ်ကာသည် 40.5kV အတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ 33kV လည်ပတ်မှုအခြေအနေများအတွက် လိုအပ်ချက်များနှင့် ကိုက်ညီသည်)။

2. Rated Current: 630A (ပင်မ busbar နှင့် ပါရှိသော circuit breaker နှစ်ခုလုံးအတွက် အသုံးပြုနိုင်သည်)။

3. အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း- 50Hz။

4. Voltage အဆင့်သတ်မှတ်ချက်များကိုခံနိုင်ရည်ရှိ- ပါဝါကြိမ်နှုန်း 1-မိနစ်ဗို့အားခံနိုင်ရည်- 42kV (မြေပြင်/အဆင့်မှအဆင့်အထိ); လျှပ်စီးကြောင်း impulse ခံနိုင်ရည်: 75kV (မြေပြင် / အဆင့်မှအဆင့်) ။

5. Short-Circuit Breaking Capacity- တိကျသောလိုအပ်ချက်များနှင့်အညီ circuit breakers ကို ရွေးချယ်နိုင်သည်၊ breaking capacity range သည် 20kA မှ 31.5kA ဖြစ်သည်။

6. ကာကွယ်မှုအဆင့် (IP အဆင့်သတ်မှတ်ချက်): ကက်ဘိနက်တစ်ခုလုံး- IP4X; Circuit breaker ခန်း (တံခါးဖွင့်ထားသော): IP2X။

7. သက်ဆိုင်သောစံနှုန်းများ- GB 3906၊ IEC 62271-200 နှင့် အလယ်အလတ်နှင့် ဗို့အားမြင့် switchgear အတွက် အခြားသတ်မှတ်ချက်များ။

Cabinet Structural Design ၊

1. Upper Instrument & Relay Compartment- တပ်ဆင်ထားသော ဘက်စုံသုံး ပါဝါမီတာ၊ တိုက်ရိုက်လိုင်းပြသသည့် ကိရိယာကို တပ်ဆင်ထားပါသည်။ ဗို့အားနှင့် လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များကဲ့သို့သော လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်နိုင်စေမည့် လုပ်ဆောင်ချက် အချက်ပြမီးများ လက်ရှိ

2. Middle Circuit Breaker Compartment (Core Operating Area)- 630A ထုတ်ယူနိုင်သော ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာ တပ်ဆင်ထားပြီး၊ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန် လည်ပတ်မှု လက်ကိုင်၊ နှင့် အခြေအနေ အညွှန်းများ။ ထုတ်ယူနိုင်သော ယူနစ်ကို လုံးဝ ထုတ်ယူနိုင်ပြီး၊ ကက်ဘိနက်တစ်ခုလုံးကို ပိတ်ပစ်ရန် မလိုအပ်ဘဲ အရှေ့ဘက်ဝင်ရောက် ပြုပြင်ထိန်းသိမ်းမှုကို ခွင့်ပြုပေးခြင်းဖြင့် သိသိသာသာ လျော့ကျစေပါသည်။ ဓာတ်အားပြတ်တောက်မှု ပြုပြင်ထိန်းသိမ်းချိန်။

3. Lower Cable Compartment- အထွက်ကေဘယ်လ်ကြိုးများ၏ လမ်းကြောင်းနှင့် သွယ်တန်းခြင်းနှင့် ကြိုးသွယ်ရာတွင် အဆင်ပြေချောမွေ့စေရန် အတွင်းပိုင်းနေရာလွတ်များ ပါရှိသည်။ နောက်ဆက်တွဲ စစ်ဆေးရေးနဲ့ ပြုပြင်ထိန်းသိမ်းမှုတွေလည်း ပါပါတယ်။

ထုတ်ကုန်အားသာချက်များ

KYN61-40.5 33kV Indoor VCB Switchgear Panel သည် ပြီးပြည့်စုံသော "Five-Prevention" mechanical interlocking ပါရှိသည်။ စနစ်။ ဤစနစ်သည် မတော်တဆမှုကဲ့သို့သော လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ အမှားအယွင်းများနှင့် ဆက်စပ်သော ဖြစ်နိုင်ခြေရှိသော အန္တရာယ်များကို ထိရောက်စွာ ဖယ်ရှားပေးပါသည်။ circuit breaker ၏ အဖွင့် သို့မဟုတ် အပိတ်၊ circuit သည် တိုက်ရိုက်လွှင့်နေချိန်တွင် grounding switch ကို ပိတ်ခြင်း သို့မဟုတ် ဖွင့်ခြင်း ဖြစ်သည်။ ဆားကစ်အသက်ရှင်နေချိန်တွင် ကက်ဘိနက်တံခါး—ထို့ကြောင့် လူကြောင့်ဖြစ်ပေါ်လာသော ဘေးကင်းရေး မတော်တဆမှုများကို ကာကွယ်နိုင်သည်။ ထုတ်ကုန်အောင်မြင်ပါပြီ။ ပြည်တွင်းလျှပ်စစ်ဓာတ်အားလုပ်ငန်းအတွက် လျှပ်စစ်ဓာတ်အားလိုင်းလက်ခံမှု စံချိန်စံညွှန်းများကို ကျော်ဖြတ်ခဲ့သည်။

ထုတ်ကုန် အသုံးချမှု အခြေအနေများ

1. ပြည်တွင်းမြို့ပြဓာတ်အားခွဲရုံများနှင့် စည်ပင်သာယာရေးစီမံကိန်းများအတွင်း 10kV ဖြန့်ဖြူးရေးအခန်းများ၊

2. စက်ရုံတွင်းရှိ ပင်မဓာတ်အားဖြန့်ဖြူးရေးစခန်းများသည် အကြီးစားမိုင်းတွင်းလုပ်ငန်းများနှင့် လေးလံမှုရှိသည်။ သတ္တုဗေဒလုပ်ငန်းများ၊

3. ယုံကြည်စိတ်ချရသော၊ အနှောက်အယှက်ကင်းသော ဓာတ်အားထောက်ပံ့မှု လိုအပ်သည့်နေရာများ—ဥပမာ- အထပ်မြင့်စီးပွားရေးအဆောက်အအုံများ၊ Grade-A များ အဆင့်မြင့်ဆေးရုံများနှင့် IDC ဒေတာစင်တာများ။

Real-World Engineering Case Study

2024 ခုနှစ်တွင်တရားဝင်ပရောဂျက်ပေးသွင်းသူအဖြစ်ဆောင်ရွက်သော Huajidian သည် 33kV သတ္တုတွင်းခွဲရုံအား ပြုပြင်မွမ်းမံခြင်းဆောင်ရွက်ခဲ့သည်။ တရုတ်ပြည်မြောက်ပိုင်း။ အဆိုပါစီမံကိန်းတွင် KYN61-40.5 33kV Indoor VCB Switchgear Panels 18 ယူနစ် ၀ယ်ယူရေး၊ သတ္တုတွင်းရှုပ်ထွေးမှုအတွင်း AT3 ထရန်စဖော်မာနှစ်လုံးအတွက် ပါဝါဖြန့်ဖြူးရေးပတ်လမ်းများကို အဆင့်မြှင့်တင်ရန် အသုံးပြုခဲ့သည်။

1. ပရောဂျက်နောက်ခံ

ရှိပြီးသား အသက်အရွယ်ကြီးရင့်မှု၊ ပုံသေအမျိုးအစား 35kV ခလုတ်ဂီယာသည် လျှပ်ကာများ ပျက်စီးခြင်းမှ ခံစားခဲ့ရပြီး arc ၏ သိသာထင်ရှားသော အန္တရာယ်များ မကောင်းရင် ထို့ကြောင့်၊ ပိုင်ရှင်သည် အသုံးမပြုတော့သော ပစ္စည်းများကို အစားထိုးရန်အတွက် Huajidian ၏ သံချပ်ကာ ထုတ်ယူနိုင်သော ခလုတ်ဂီယာကို ရွေးချယ်ခဲ့သည်။ သတ္တုတွင်းဧရိယာ၏ ဓာတ်အားဖြန့်ဖြူးရေးစနစ်၏ ဘေးကင်းရေးစံနှုန်းများကို မြှင့်တင်ရန်။

2. အကောင်အထည်ဖော်မှုရလဒ်များ

စက်ပစ္စည်းသည် မမျှော်လင့်ထားသော ချို့ယွင်းချက် လုံးဝမရှိဘဲ 12 လကြာ အပြည့်ဝန်အောက်တွင် အဆက်မပြတ်လည်ပတ်နေပါသည်။ ထုတ်ယူနိုင်သော တွန်းလှည်းဖွဲ့စည်းပုံသည် ပုံမှန်ထိန်းသိမ်းမှုလုပ်ငန်းဆောင်တာများ၏ ကြာချိန်ကို မူလ ၈ နာရီမှ ၂.၅ နာရီသို့ လျှော့ချခဲ့သည်။ ထို့အပြင်၊ "ငါးခု-ကြိုတင်ကာကွယ်ခြင်း" ချိတ်ဆက်ခြင်းစနစ်သည် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ အမှားအယွင်းဖြစ်နိုင်သည့် အန္တရာယ်သုံးခုကို အောင်မြင်စွာရှောင်ရှားနိုင်ခဲ့သည်။ နှစ်စဉ် စက်ကိရိယာများ စစ်ဆေးနေစဉ်။ Phase I ကို အောင်မြင်စွာ ထမ်းဆောင်ပြီးနောက်၊ client သည် နောက်ဆက်တွဲကို တင်ခဲ့ပါသည်။ စက်ရုံ၏ Phase II တိုးချဲ့မှုအတွက် ဓာတ်အားဖြန့်ဖြူးရေးပစ္စည်းများအတွက် အမိန့်ပေးခြင်းဖြင့် လက်တွေ့ကမ္ဘာ၏ တရားဝင်မှုကို ပေးဆောင်သည်။ လေးလံသော လည်ပတ်မှုအခြေအနေအောက်တွင် ထုတ်ကုန်၏စွမ်းဆောင်ရည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- အထူးပြုစက်မှုစီမံကိန်းများအတွက်၊ Huajidian သည် KYN61-40.5 ၏ short-circuit breaking parameters များကို ချိန်ညှိနိုင်ပါသလား။ switchgear လား?

A1: ဟုတ်တယ်။ ပရောဂျက်ဆိုက်၏ မဟာဓာတ်အားလိုင်း၏ တိကျသော တိုတောင်းသော ပတ်လမ်းကန့်သတ်ချက်များအပေါ် အခြေခံ၍ ကျွန်ုပ်တို့သည် လေဟာနယ်ကို တပ်ဆင်နိုင်သည် 20kA မှ 31.5kA အကွာအဝေးအတွင်း ကွဲထွက်နိုင်စွမ်းကို စိတ်ကြိုက်ပြင်ဆင်ရန် ကွဲပြားသောသတ်မှတ်ချက်များ၏ circuit breakers များ။ အားလုံး စိတ်ကြိုက်သတ်မှတ်ထားသောဘောင်များသည် တရုတ်အမျိုးသားစံနှုန်းများနှင့် IEC စံနှုန်းများကို တင်းကြပ်စွာလိုက်နာပြီး ပြီးပြည့်စုံသည်။ switchgear ယူနစ်သည် စက်ရုံသို့ တင်ပို့ခြင်းမပြုမီ ပြင်းထန်သော စမ်းသပ်မှုကို ခံယူသည်။

Q2- KYN61-40.5 (33kV) နှင့် Standard KYN28A-12 (10kV) switchgear မော်ဒယ်များအကြား အဓိက ကွာခြားချက်များကား အဘယ်နည်း။

A2- KYN61-40.5 ကို 33kV/40.5kV insulation စံနှုန်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားပါသည်။ ၎င်းတွင် ထူထဲသော အတွင်းပိုင်းအပိုင်းများနှင့် ပါရှိသည်။ အားဖြည့် arc-ခံနိုင်ရည်ရှိသောဖွဲ့စည်းပုံဖြစ်ပြီး၊ ၎င်းသည် transformer အတွင်းရှိ အဝင်နှင့်အထွက်လိုင်းများအတွက် အဓိကသင့်လျော်သော၊ 33kV အတန်းအစားခွဲရုံများ။ KYN28A-12 သည် ပုံမှန် 10kV ဓာတ်အားဖြန့်ဖြူးရေးလိုင်းများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ကက်ဘိနက်မော်ဒယ်နှစ်မျိုးလုံးလုပ်နိုင်တယ်။ AH6 ပေါင်းစပ်ဖြေရှင်းချက်ကဲ့သို့ တူညီသော ဓာတ်အားခွဲရုံအတွင်း ဘေးချင်းကပ်လျက် ပေါင်းစပ်တပ်ဆင်ပါ- switchgear တပ်ဆင်မှုအပြည့်အစုံ။

Q3: Huajidian သည် ပို့ဆောင်မှုအပြီးတွင် တပ်ဆင်ခြင်းဆိုင်ရာ လမ်းညွှန်မှုနှင့် ရောင်းချပြီးနောက် နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးမှုပေးပါသလား။ KYN61-40.5 33kV Indoor VCB Switchgear Panels များလား။

A3- ထုတ်လုပ်ခြင်းမပြုမီ ပရောဂျက်နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များကို အခမဲ့ပြန်လည်သုံးသပ်ပေးပါသည်။ စံအမိန့်အတွက်၊ ကျွန်ုပ်တို့ တပ်ဆင်မှုအတွက် အဝေးထိန်းနည်းပညာဆိုင်ရာ လမ်းညွှန်ချက်ကို ပေးဆောင်ပါ။ အကြီးစား အင်ဂျင်နီယာ ပရောဂျက်များအတွက်၊ အင်ဂျင်နီယာများအတွက် စီစဉ်ပေးနိုင်ပါသည်။ ပရောဂျက်၏တည်နေရာအပေါ်အခြေခံ၍ ညှိနှိုင်းမှုပြုလုပ်ရန် ဆိုက်ဆိုက်တွင် တာဝန်ထမ်းဆောင်ရန်အတွက် ပရောဂျက်ဆိုက်သို့ သွားရောက်ကြည့်ရှုရန်။

ဝယ်ယူရေးမိတ်ဖက်များအတွက် လမ်းညွှန်ချက်များ

ကမ္ဘာလုံးဆိုင်ရာ ဝယ်ယူသူများသည် ကျွန်ုပ်တို့၏စက်ရုံသို့ ဆိုက်ဆိုက်မြိုက်မြိုက်လာရောက်လည်ပတ်ရန် အချိန်ဇယားဆွဲရန် ကြိုဆိုပါသည်။ Huajidian အရောင်းအဖွဲ့နှင့် တိုင်ပင်နိုင်ပါသည်။ တစ်ဦးကိုဖန်တီးရန် ကက်ဘိနက်အတိုင်းအတာများနှင့် အစိတ်အပိုင်းဖွဲ့စည်းပုံများကဲ့သို့သော ပုဂ္ဂိုလ်ရေးသီးသန့် စိတ်ကြိုက်ပြင်ဆင်မှု လိုအပ်ချက်များ— သင့်ဒေသတွင်း ဓာတ်အားလိုင်းစံချိန်စံညွှန်းများနှင့် အပြည့်အဝကိုက်ညီသော စိတ်ကြိုက်ထရန်စဖော်မာအထွက် switchgear ဖြေရှင်းချက်။
