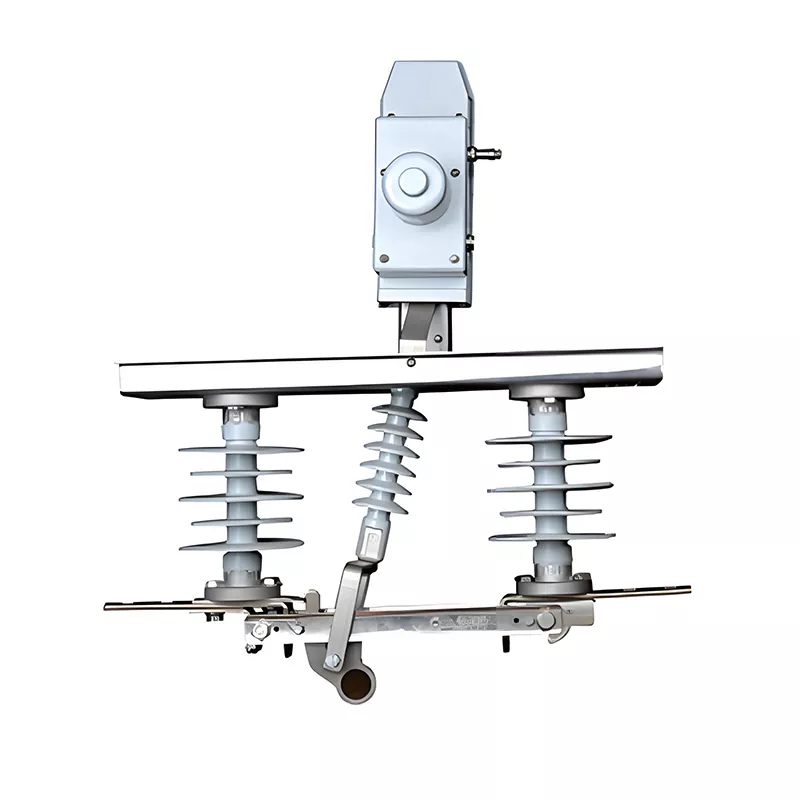

24kv Earthing Switch

HUAJIDIAN 24kV Earthing Switch သည် 10kV overhead ဖြန့်ချီရေးကွန်ရက်များအတွက် သီးခြားတီထွင်ထားသော ဝါးလုံးတပ်ဆင်ထားသည့် အသိဉာဏ်ရှိသော သီးခြားကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းသည် လျှပ်စစ်လည်ပတ်မှုယန္တရားတစ်ခု၊ အလုံးစုံလျှပ်ကာအကာအကွယ်နှင့် ထိရောက်သောစက်မှုဂီယာကို ပေါင်းစပ်ထားပြီး၊ ပြောင်းလွယ်ပြင်လွယ်ရှိသော အဝေးထိန်းစနစ်နှင့် ဒေသအဖွင့်အပိတ်တို့ကို ပေါင်းစပ်ထားသည်။ ၎င်းသည် လိုင်းဘေးကင်းရေး သီးခြားခွဲထားခြင်း၊ ဓာတ်အားပြတ်တောက်မှု ပြုပြင်ထိန်းသိမ်းခြင်း ကာကွယ်ရေးနှင့် ဉာဏ်ရည်ထက်မြက်သော ဓာတ်အားလိုင်းစောင့်ကြည့်ခြင်းတွင် အဓိကအခန်းကဏ္ဍမှ ပါဝင်နေပြီး ဖြန့်ဖြူးရေးကွန်ရက် အလိုအလျောက်စနစ်ပြောင်းလဲခြင်းအတွက် အဓိကပံ့ပိုးပေးသည့် ကိရိယာတစ်ခုဖြစ်သည်။

HUAJIDIAN သည် နေရောင်ခြည်စွမ်းအင်သုံး နှင့် DC ဘက်ထရီများ အပါအဝင် ဆိုဒ်တွင်း ပါဝါထောက်ပံ့မှု ဖြေရှင်းချက် အမျိုးမျိုးအတွက် စိတ်ကြိုက် လည်ပတ်မှု ယန္တရားများကို ပေးဆောင်ထားပြီး ဒေသဆိုင်ရာ မဟာဓာတ်အားလိုင်း တည်ဆောက်မှု အခြေအနေများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ ထုတ်လုပ်မှု၊ စမ်းသပ်ခြင်း၊ စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် အရောင်းအပြီးဝန်ဆောင်မှုအားလုံးကို ကျွန်ုပ်တို့၏ကိုယ်ပိုင်စက်ရုံမှ ကိုင်တွယ်ဆောင်ရွက်ပေးပြီး ရွေးချယ်မှုနှင့် ဖြေရှင်းချက်စိတ်ကြိုက်ပြင်ဆင်ခြင်းဆိုင်ရာ 24/7 တိုင်ပင်ဆွေးနွေးမှုအား နည်းပညာအဖွဲ့မှ ဆောင်ရွက်ပေးပါသည်။

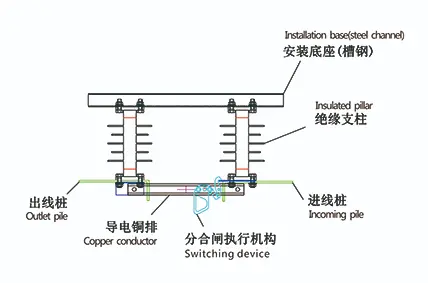

ဖွဲ့စည်းပုံ ကိုယ်စားပြုမှု

မိတ်ဆက်စာရိုက်ပါ။

အဓိကထုတ်ကုန် အားသာချက်များ

1. ပြင်းထန်သော လျှပ်ကာ စွမ်းဆောင်ရည်၊ ပြင်းထန်သော ပြင်ပပတ်ဝန်းကျင်တွင် လိုက်လျောညီထွေရှိခြင်း။

ကြီးမားသော creepage distance composite insulator များဖြင့် တပ်ဆင်ထားပြီး၊ Class IV ညစ်ညမ်းမှု တိုက်ဖျက်ရေး အဆင့်သတ်မှတ်ချက်၊ flashover နှင့် အိုမင်းရင့်ရော်မှုကို ခံနိုင်ရည်ရှိပြီး အစိုဓာတ်၊ ဖုန်မှုန့်များနှင့် ကမ်းရိုးတန်းဆားမှုန်ရေမွှားတိုက်စားမှုကို ခံနိုင်ရည်ရှိသည်။ လျှပ်ကာအစိတ်အပိုင်းများနှင့် လျှပ်ကူးပတ်လမ်းများ၏ သီးခြားဒီဇိုင်းပုံစံသည် တိုက်ရိုက်အစိတ်အပိုင်းများနှင့် မြေစိုက်အစိတ်အပိုင်းများကြားတွင် ယုံကြည်စိတ်ချရသော အထီးကျန်မှုကို သေချာစေသည်။ ပါဝါကြိမ်နှုန်းနှင့် လျှပ်စီးကြောင်းများ အားလုံးသည် ဗို့အားညွှန်ကိန်းများကို ခံနိုင်ရည်ရှိပြီး အမြင့်နှင့် အနိမ့်အမြင့်လိုင်းများအတွက် စံနှုန်းများနှင့်ကိုက်ညီပါသည်။

2. Corrosion-Resistant and Durable Conductive Circuits, Long Mechanical Life

ပင်မလျှပ်ကူးပတ်လမ်းသည် ငွေရောင်ချထားသည့် ကြေးနီလုပ်ငန်းစဉ်ကို အသုံးပြု၍ ထိတွေ့မှုနည်းသော၊ ကောင်းမွန်သောလျှပ်ကူးမှုနှင့် ရေရှည်လည်ပတ်မှုအတွင်း အပူချိန်နိမ့်ကျခြင်းကို ဖြစ်ပေါ်စေသည်။ အချိုးကျသော အဆက်အသွယ်များသည် ဖိအားဆုံးရှုံးမှုကို လျှော့ချပေးသည်။ အဓိက စက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းများကို stainless steel + hot-dip galvanized double-corrosion anti-corrosion, rust and jamming ကိုကာကွယ်ပေးသည်။ စက်လည်ပတ်မှုသက်တမ်း ≥10,000 သံသရာ၊ ရေရှည်လည်ပတ်စဉ်အတွင်း ထိတွေ့မှုအားနည်းခြင်းအန္တရာယ်ကို ဖယ်ရှားပေးသည်။

3. ပေါ့ပါးပြီး Modular ဒီဇိုင်း၊ တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်များ သက်သာခြင်း။

24kV Earthing Switch သည် တာဝါတိုင်မွမ်းမံမှုများမပါဘဲ စံဖြန့်ဖြူးရေးလက်ဝါးကပ်တိုင်များတွင် တိုက်ရိုက်တပ်ဆင်ခွင့်ပြုသည့် ပေါ့ပါးပြီး မော်ဂျူလာဒီဇိုင်းပါရှိသည်။ ၎င်း၏ linkage drive ဖွဲ့စည်းတည်ဆောက်ပုံသည် မြင့်မားသော ဂီယာထိရောက်မှုနှင့် ချောမွေ့သောလည်ပတ်မှုကို ပေးစွမ်းနိုင်ပြီး၊ ဆိုက်ပေါ်တွင် ခန့်အပ်ခြင်းအား ရိုးရှင်းစေပြီး နောက်ဆက်တွဲ ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ အလုပ်တာဝန်များကို လျှော့ချပေးကာ ဆောက်လုပ်ရေးနှင့် ဘဝသံသရာ ပြုပြင်ထိန်းသိမ်းရေးစရိတ်များကို သိသိသာသာ လျှော့ချပေးပါသည်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

သက်ဆိုင်သော အခြေအနေများ

1. Main line segmentation နှင့် branch line isolation : ပြတ်ရွေ့သောအပိုင်းများကို လျင်မြန်စွာ ဖြတ်တောက်ပြီး ပြတ်တောက်သည့်နေရာများကို လျှော့ချပါ။

2. အဝေးထိန်းမထားဘဲ လိုင်းများ- ပြုပြင်ထိန်းသိမ်းမှုနှင့် လိုင်းပြောင်းခြင်းကို အဝေးထိန်းစနစ်ဖြင့် ထိန်းချုပ်ကာ လက်ဖြင့်တိုင်တက်ခြင်းကုန်ကျစရိတ်များကို လျှော့ချခြင်း၊

3. စက်မှုပန်းခြံများရှိ ဗို့အားမြင့်ဖြန့်ဖြူးမှု အပြန်အလှန်ချိတ်ဆက်မှု သီးခြားခွဲထုတ်ခြင်း- ဝန်လွှဲပြောင်းမှုနှင့် လျင်မြန်သောအမှားရှာဖွေတွေ့ရှိရန် ဖြန့်ဖြူးရေးကွန်ရက် အလိုအလျောက်စနစ်စနစ်များနှင့် ချိတ်ဆက်ပါ။

4. Photovoltaic နှင့် wind power grid connection line isolation - ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း ယုံကြည်စိတ်ချစွာ ချိတ်ဆက်ထားပြီး စွမ်းအင်ဂရစ်ချိတ်ဆက်မှုအသစ်၏ ဘေးကင်းမှုကို အာမခံပါသည်။

ဖြစ်ရပ်လေ့လာမှု- တရုတ်နိုင်ငံအလယ်ပိုင်း တောင်တန်းဒေသများတွင် ကျေးလက်ဓာတ်အားလိုင်း အဆင့်မြှင့်တင်ရေးစီမံကိန်း

ခရိုင်ဓာတ်အားပေးရေးဗျူရို၏ ဉာဏ်ရည်ထက်မြက်သော ကျေးလက်ဓာတ်အားလိုင်းကို အဆင့်မြှင့်တင်ခြင်းသည် ပြန့်ကျဲနေသော လိုင်းများ၊ ဆားဖြန်းမှု ညစ်ညမ်းမှုနှင့် ရှည်လျားသော ထိန်းသိမ်းမှုအကွာအဝေးကဲ့သို့သော စိန်ခေါ်မှုများကို တင်ပြထားသည်။ ရိုးရာလက်ဖြင့်အဆက်ဖြတ်သည့်ခလုတ်များသည် ပြုပြင်ထိန်းသိမ်းမှုတစ်ခုစီအတွက် လျှပ်စစ်သမားများကို တိုင်များတက်ရန် လိုအပ်ပြီး အန္တရာယ်များပြီး အမှားအယွင်းများကို ကိုင်တွယ်မှုနှေးကွေးစေသည်။ ပရောဂျက်သည် နေရောင်ခြည်စွမ်းအင်သုံး HUAJIDIAN 24kV Earthing Switches 86 ခုကို ၀ယ်ယူခဲ့သည်။ လည်ပတ်ပြီး နှစ်နှစ်ကြာပြီးနောက်၊ အဝေးထိန်းစနစ်သည် ဆိုက်တွင်းလိုင်းကင်းလှည့်မှုများကို 70% လျှော့ချခဲ့ပြီး Class IV ညစ်ညမ်းမှုဆန့်ကျင်သော insulator တွင်လည်း မြူဆိုင်းနေသောရာသီများအတွင်း flashover ချို့ယွင်းချက်များကို ဖယ်ရှားပေးခဲ့ပြီး လိုင်းပြတ်တောက်မှုကြာချိန် 62% လျော့ကျသွားသည်။

သမားရိုးကျ Manual Manual Disconnect Switch များနှင့် နှိုင်းယှဉ်ထားသော အားသာချက်များ

တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု သတ်မှတ်ချက်များ

1. တပ်ဆင်မှုလိုအပ်ချက်များ

စံပြင်ပဖြန့်ချီရေးလက်ဝါးကပ်တိုင်တစ်ခုအဖြစ် ပြင်ဆင်ပြီး၊ တပ်ဆင်သည့်နေရာသည် ပြင်းထန်သောတုန်ခါမှုနှင့် အဆိပ်ဓာတ်ငွေ့များ ကင်းစင်ရမည်။ တပ်ဆင်ခြင်း အမြင့်သည် ဗို့အားမြင့် ဘေးကင်းရေး အကွာအဝေး သတ်မှတ်ချက်များနှင့် ကိုက်ညီပြီး ဘုံတိုင်/တာဝါတိုင် အတိုင်းအတာများနှင့် ကိုက်ညီမှုရှိရမည်။

2. တပ်ဆင်ခြင်းနှင့် ကော်မရှင်ပေးခြင်း

ပြီးစီးပြီးနောက်၊ အဖွင့်အပိတ် လုပ်ဆောင်ချက်များ၊ စက်ပိုင်းဆိုင်ရာ ညွှန်ကိန်းများနှင့် အဝေးထိန်း အချက်ပြများကို စစ်ဆေးကြည့်ရှုပြီး ခလုတ်ကို အနှောင့်အယှက်မရှိဘဲ ချောမွေ့စွာ လည်ပတ်နိုင်စေရန်။

3. နေ့စဥ်ထိန်းသိမ်းခြင်း။

လျှပ်ကာအညစ်အကြေးများကို ပုံမှန်ဆေးကြောသန့်စင်ခြင်း၊ ဂီယာအစိတ်အပိုင်းများပေါ်တွင် သံချေးများစစ်ဆေးခြင်း၊ ယန္တရားပိုက်ပိတ်ခြင်းအား အတည်ပြုခြင်းနှင့် အဝေးထိန်းပါဝါထောက်ပံ့မှုဘက်ထရီအဆင့်ကို စစ်ဆေးပါ။ မိုးသည်းထန်စွာရွာခြင်း၊ တိုင်ဖွန်းမုန်တိုင်းများနှင့် ဆားမှုန်ရေမွှားရာသီဥတုပြီးနောက် အထူးစစ်ဆေးရန် လိုအပ်ပြီး insulator များကို ချက်ခြင်းသန့်ရှင်းရပါမည်။

စိတ်ကြိုက်ပြင်ဆင်မှုများနှင့် စိတ်ကြိုက်ဝန်ဆောင်မှုများ

1. လက်ရှိ Specification စိတ်ကြိုက်ပြင်ဆင်ခြင်း- 400A~1250A စိတ်ကြိုက်ရွေးချယ်နိုင်သော၊ အမြင့်ပေနှင့် အပူချိန်နိမ့်သော အဆင့်မြှင့်တင်ထားသောဗားရှင်းများ ရရှိနိုင်ပါသည်၊

2. ရွေးချယ်နိုင်သော အလိုအလျောက်စနစ်ဆက်သွယ်ရေး အင်တာဖေ့စ်- SCADA စနစ်များသို့ ချိတ်ဆက်ပြီး အဖွင့်/အပိတ် ရာထူးများနှင့် စက်ပစ္စည်းများ ချို့ယွင်းမှု အချက်ပေးအချက်ပြမှု ဒေတာကို အပ်လုဒ်လုပ်ရန်၊

3. Power Supply Solution စိတ်ကြိုက်ပြင်ဆင်ခြင်း- ပြင်ပပင်မပါဝါမပါဘဲ နေရောင်ခြည်စွမ်းအင်နှင့် DC ဘက်ထရီပါဝါထောက်ပံ့မှုအကြား ရွေးချယ်ပါ။

4. အမျိုးမျိုးသော အဝေးထိန်းစနစ် ဆက်သွယ်မှု ပရိုတိုကောများနှင့် တွဲဖက်အသုံးပြုနိုင်သော လျှပ်စစ်လည်ပတ်မှု ယန္တရား မော်ဒယ်များစွာ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤ 24kV Earthing Switch ကို ဆားပြင်းပြင်းနှင့် အမြင့်ပေများရှိသော ကမ်းရိုးတန်းဒေသများတွင် တည်ငြိမ်စွာအသုံးပြုနိုင်ပါသလား။

A1: ဟုတ်တယ်။ အဆိုပါကိရိယာတွင် ဆားမှုန်ရေမွှားများ၊ ဖုန်မှုန့်များနှင့် စိုစွတ်သောကမ်းရိုးတန်းပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိသော Class IV ကြီးမားသော တွားသွားအကွာအဝေး ပေါင်းစပ်လျှပ်ကာများပါရှိသည်။ သတ္တုရွေ့လျားသည့် အစိတ်အပိုင်းအားလုံးသည် သံမဏိ + ပူပူနွေးနွေး သွပ်ရည်ပြုလုပ်သည့် နှစ်ထပ်တိုက်စားမှု ဆန့်ကျင်နည်းပညာကို အသုံးပြုသည်။ ဗို့အား ပြုပြင်မှု လိုအပ်ချက်များကို ခံနိုင်ရည်ရှိစေရန် မြင့်မားသော အမြင့်နေရာများအတွက် အဆင့်မြှင့်တင်ထားသော insulation ဗားရှင်းကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။ ခံနိုင်ရည်ရှိသော ဗို့အားစမ်းသပ်မှုအားလုံးသည် အမျိုးအစားစမ်းသပ်မှုများ အောင်မြင်ပြီးဖြစ်သည်။

Q2- တိုင်ပေါ်တွင် ပင်မပါဝါမရှိသည့်အခါ လျှပ်စစ်လည်ပတ်မှုယန္တရားက မည်သို့သော ပါဝါထောက်ပံ့ရေးနည်းလမ်းများကို ပံ့ပိုးပေးသနည်း။

A2- HUAJIDIAN သည် အားသွင်းခြင်းနှင့် ထိန်းချုပ်မှု module ပါရှိသော သီးခြား လစ်သီယမ်-အိုင်းယွန်း DC ဘက်ထရီ ပါဝါထောက်ပံ့မှုနှင့် ဆိုလာပြားပါဝါ ထောက်ပံ့မှု ပါဝါထောက်ပံ့မှု ဖြေရှင်းချက်နှစ်ခုကို ပံ့ပိုးပေးပါသည်။ ဖြေရှင်းချက်နှစ်ခုလုံးသည် ပြင်ပလျှပ်စစ်ဓာတ်အားအရင်းအမြစ်များမှ 18 လကျော်ကြာ သီးခြားလည်ပတ်နိုင်ပြီး တောင်တန်းဒေသများ၊ သင်းအုပ်နယ်မြေများနှင့် ပါဝါထောက်ပံ့မှုမရှိဘဲ အပေါ်ပိုင်းလိုင်းများနှင့် အပြည့်အဝလိုက်လျောညီထွေဖြစ်စေနိုင်သည်။

Q3- စက်ပစ္စည်းများသည် လက်ရှိဖြန့်ဖြူးရေးကွန်ရက် SCADA စနစ်များနှင့် ချိတ်ဆက်နိုင်ပြီး အမှားအယွင်းအချက်ပြမှုများကို အဝေးမှ လွှင့်တင်နိုင်ပါသလား။

A3- ပင်မဓာတ်အားလိုင်းဆက်သွယ်ရေးပရိုတိုကောများနှင့် တွဲဖက်အသုံးပြုနိုင်သော ရွေးချယ်နိုင်သော အလယ်တန်းဆက်သွယ်ရေး မော်ဂျူးကို ရနိုင်ပါသည်။ SCADA ပလပ်ဖောင်းသို့ ချိတ်ဆက်ပြီးနောက်၊ အဖွင့်အပိတ်နေရာများ၊ ယန္တရား jamming အချက်ပေးနှိုးဆော်ချက်များနှင့် အဝေးထိန်းခလုတ်အတွက် ဘက်ထရီဗို့အားနည်းသော အမှားအယွင်းအချက်အလက်များကို အချိန်နှင့်တပြေးညီ အပ်လုဒ်လုပ်နိုင်သည်၊၊ တိုင်တပ်ဆင်ထားသောခလုတ်များကို အဝေးမှအွန်လိုင်းမှ စောင့်ကြည့်စစ်ဆေးနိုင်ပြီး ဆိုက်စစ်ဆေးခြင်းလုပ်ငန်းကို လျှော့ချနိုင်သည်။
