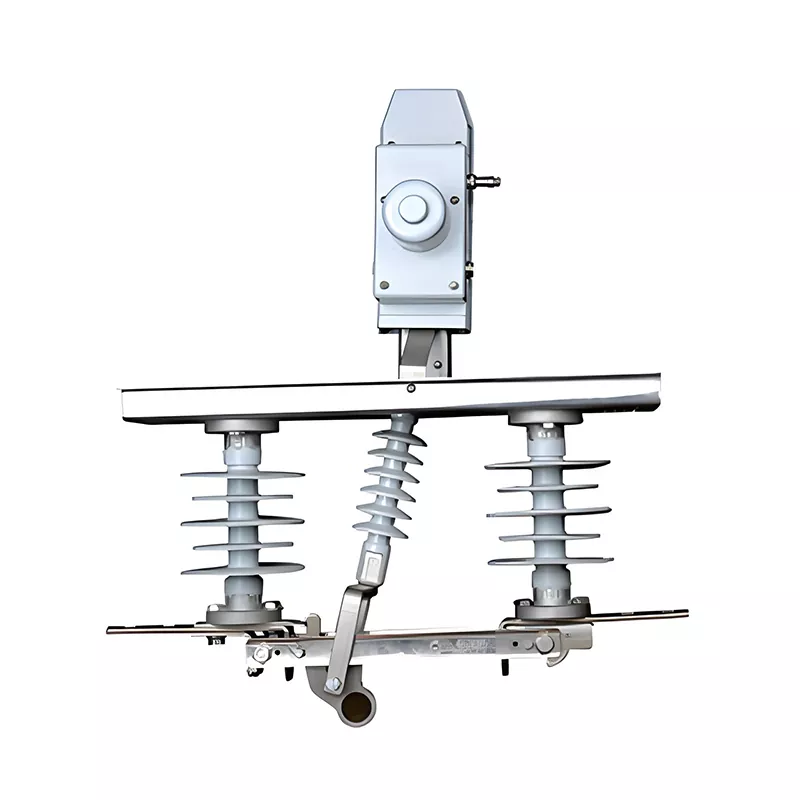

Switchgear အတွက် DGDW1 စီးရီး Earthing Switch

Switchgear အတွက် DGDW1 စီးရီး Earthing Switch သည် HUAJIDIAN ၏ အလယ်အလတ်ဗို့အား ပါဝါကာကွယ်ရေး ထုတ်ကုန်ဖြစ်ပြီး ဘေးကင်းရေး သီးခြားခွဲထားမှု၊ မြေပြင်ကာကွယ်ရေးနှင့် 12kV ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများ၏ လည်ပတ်ထိန်းချုပ်မှုအတွက် အဓိကအသုံးပြုသည်။ ရင့်ကျက်သောကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များနှင့် တင်းကြပ်သောအရည်အသွေးထိန်းချုပ်မှုစနစ်ကို အသုံးချခြင်းဖြင့် HUAJIDIAN သည် ပြည်တွင်း၌ရော နိုင်ငံတကာတွင်ပါ လျှပ်စစ်အင်ဂျင်နီယာပရောဂျက်များအတွက် ယုံကြည်စိတ်ချရသော ပေးသွင်းသူဖြစ်ပြီး အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များအတွက် အဓိကအစိတ်အပိုင်းများကို ပံ့ပိုးပေးပါသည်။

သမားရိုးကျ manual grounding switches များနှင့် နှိုင်းယှဉ်ပါက၊ ဤထုတ်ကုန်တွင် သီးသန့် မော်တာ drive ယန္တရားပါရှိပြီး၊ အဝေးထိန်းလျှပ်စစ်ထိန်းချုပ်မှုနှင့် အလိုအလျောက် အဖွင့်အပိတ် ပြုလုပ်ပေးကာ manual on-site လုပ်ဆောင်မှုနှင့် ဆက်စပ်နေသော ဘေးကင်းမှုအန္တရာယ်များကို ဖယ်ရှားပေးပါသည်။ ထုတ်ကုန်သည် အားကောင်းသော ကာရံဖွဲ့စည်းပုံ၊ ရာသီဥတုဒဏ်ခံနိုင်ရည်နှင့် ပြင်းထန်သော လေထုညစ်ညမ်းမှု ဆန့်ကျင်နိုင်စွမ်းတို့ကို ပေါင်းစပ်ထားကာ၊ ကြမ်းတမ်းသောပတ်ဝန်းကျင်တွင် လိုက်လျောညီထွေဖြစ်အောင် ညံ့ဖျင်းသောပတ်ဝန်းကျင်တွင် လိုက်လျောညီထွေဖြစ်နိုင်မှု၊ ချို့ယွင်းမှုနှုန်းမြင့်မားခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စကများ မြင့်မားခြင်းကဲ့သို့သော လုပ်ငန်းခွင်နာကျင်မှုကို အပြည့်အဝဖြေရှင်းပေးပါသည်။

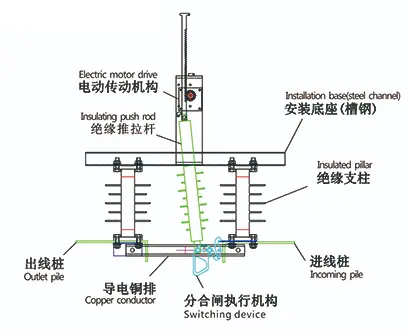

ဖွဲ့စည်းပုံ ကိုယ်စားပြုမှု

မိတ်ဆက်စာရိုက်ပါ။

မော်ဒယ်ရှင်းလင်းချက်နှင့် အခြေခံနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

1. မော်ဒယ် ရှင်းလင်းချက်

DGDW1 စီးရီးမော်ဒယ်သည် ပါဝါစက်ပစ္စည်းများအတွက် စံသတ်မှတ်ထားသော အမည်ပေးစည်းမျဉ်းများကို လိုက်နာသည်။ စာလုံးတစ်လုံးချင်းစီ၏ အဓိပ္ပါယ်မှာ အောက်ပါအတိုင်းဖြစ်သည်။

- D: လျှပ်စစ်ဖြင့်လည်ပတ်သည်။

- G: ချိတ်ဆက်မှု ခလုတ်ကို ဖြုတ်ပါ။

- D: Single-Phase Structure

- W: ပြင်ပတွင် အသုံးပြုနိုင်သည်။

- 1- ထုတ်ကုန်ဒီဇိုင်း နံပါတ်စဉ်

2. ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

1. အပြည့်အဝအလိုအလျောက်လျှပ်စစ်လည်ပတ်မှု၊ ဘေးကင်းပြီးထိရောက်မှု

Switchgear အတွက် DGDW1 စီးရီး Earthing Switch တွင် အဝေးထိန်းခလုတ်ကို ပံ့ပိုးပေးသည့် သီးသန့် မော်တာ drive နှင့် switching actuator ပါရှိပြီး၊ site တွင် manual လည်ပတ်မှုမရှိဘဲ အလိုအလျောက် အပြည့်အဝ လုပ်ဆောင်နိုင်မည်ဖြစ်သည်။ မြင့်မားသော အမြင့်နှင့် စိုထိုင်းဆ မြင့်မားခြင်းကဲ့သို့သော ရှုပ်ထွေးသော အခြေအနေများတွင် လုပ်ငန်းလည်ပတ်မှု အန္တရာယ်များကို ထိရောက်စွာ ရှောင်ရှားနိုင်ပြီး ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာများ ကူးပြောင်းခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု၏ ထိရောက်မှုကို သိသိသာသာ မြှင့်တင်ပေးကာ ခေတ်မီစမတ်ဂရစ်ဒ်များ၏ ပိုင်ရှင်မဲ့ လည်ပတ်မှုလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

2. အထူးကောင်းမွန်သော Overvoltage ကိုခံနိုင်ရည်ရှိမှု၊ ပိုမိုကောင်းမွန်သောပြိုကွဲမှုကာကွယ်မှု

ထုတ်ကုန်သည် စက်မှုလုပ်ငန်း၏ဗို့အားခံနိုင်ရည်စံချိန်စံညွှန်းများကို တင်းတင်းကျပ်ကျပ်လိုက်နာပြီး၊ ပါဝါကြိမ်နှုန်းသည် မြေပြင်မှဗို့အား 42kV နှင့် ဖြတ်မှတ်ပါဝါကြိမ်နှုန်းဖြင့် ဗို့အား 48kV ကိုခံနိုင်ရည်ရှိပါသည်။ lightning impulse သည် မြေပြင်မှ ခံနိုင်သော ဗို့အား 75kV ဖြစ်ပြီး break-point ခံနိုင်ရည်မှာ 85kV ဖြစ်သည်။ ၎င်းသည် လျှပ်စီးကြောင်းနှင့် လုပ်ငန်းလည်ပတ်မှု လွန်ကဲသော ဗို့အားများကို ထိရောက်စွာ ခုခံနိုင်ကာ စက်ပစ္စည်း ချို့ယွင်းမှုနှင့် ဝါယာကြိုးပြတ်တောက်မှုများကို ကာကွယ်ကာ ဓာတ်အားလိုင်း၏ ရေရှည်တည်ငြိမ်သော လည်ပတ်မှုကို သေချာစေသည်။

3. စွမ်းအားမြင့် လျှပ်ကာဒီဇိုင်း၊ လုံခြုံပြီး ယုံကြည်စိတ်ချရသော အထီးကျန်မှု

ပေါင်းစပ်အားကောင်းသော လျှပ်ကာပစ္စည်း ပံ့ပိုးမှုကို အသုံးပြု၍ စက်ပစ္စည်းကို ဖွင့်သောအခါတွင် လုံးဝ ဘေးကင်းသော သီးခြားအကွာအဝေးကို ထိန်းသိမ်းထားသည်။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော လျှပ်ကာဖွဲ့စည်းပုံနှင့် အရည်အသွေးမြင့်ပစ္စည်းများသည် လျှပ်ကာအိုမင်းခြင်းနှင့် ယိုစိမ့်ခြင်းအန္တရာယ်ကို ထိရောက်စွာ လျှော့ချပေးကာ စက်ပစ္စည်းများကို ပြုပြင်ထိန်းသိမ်းရန်အတွက် ရှင်းလင်းပြီး မြင်သာသော အဆက်အစပ်ပြတ်တောက်မှုအမှတ်ကို ပေးဆောင်ကာ ဓာတ်အားလိုင်းလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုအတွက် အဓိကဘေးကင်းလုံခြုံရေးအာမခံချက်တစ်ခုဖြစ်သည်။

4. ပြင်းထန်သော ရာသီဥတုအလိုက် လိုက်လျောညီထွေရှိမှုနှင့် ကျယ်ပြန့်သော အသုံးချမှုများ

Switchgear အတွက် DGDW1 စီးရီး Earthing Switch သည် -30 ℃ မှ 70 ℃ ဝန်းကျင်တွင် တည်ငြိမ်စွာ လည်ပတ်နိုင်ပြီး Class IV anti-fouling ကို ပံ့ပိုးပေးကာ 2mm icing ကို ခံနိုင်ရည်ရှိသည်။ ၎င်းသည် မြင့်မားသော တောင်တန်းဒေသများ (မီတာ 3000 နှင့် အောက်)၊ ကမ်းရိုးတန်းဆားရည်-အယ်ကာလီနှင့် စိုစွတ်သောနေရာများနှင့် ဖုန်ထူသော စက်မှုဇုန်များအတွက် သင့်လျော်သည်။ စက်ပိုင်းဆိုင်ရာသက်တမ်းသည် တည်ငြိမ်သောလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စက အလွန်နည်းပါးသဖြင့် 3000 လည်ပတ်နိုင်သည်။

လျှောက်လွှာအခြေအနေများ

1. Smart Grid နှင့် Distribution Automation Systems- အဝေးထိန်းလျှပ်စစ်ထိန်းချုပ်မှုလုပ်ဆောင်ချက်များကို အားကိုးခြင်းဖြင့်၊ ၎င်းသည် အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်စစ်ဆေးခြင်းနှင့် ဓာတ်အားလိုင်း၏ အလိုအလျောက်လည်ပတ်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းဆိုင်ရာ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးပါသည်။

2. ပြင်ပဓာတ်အားခွဲရုံများနှင့် Overhead Line ပရောဂျက်များ- 12kV ပြင်ပဓာတ်အားခွဲရုံများနှင့် overhead လိုင်းများကို သီးခြားခွဲထုတ်ခြင်းနှင့် မြေစိုက်ခြင်းများကို အကာအကွယ်ပေးခြင်းအတွက် အသုံးပြုကာ နေ့စဉ်စက်ကိရိယာပြုပြင်ထိန်းသိမ်းမှုနှင့် ချို့ယွင်းမှုစစ်ဆေးခြင်းအတွက် ဘေးကင်းစွာချိတ်ဆက်မှုပြတ်တောက်ခြင်းကို ပံ့ပိုးပေးပါသည်။

3. စက်မှုနှင့် ကြမ်းတမ်းသော မြေပြင်အခြေအနေများ- မြင့်မားသောတောင်တန်းဒေသများ၊ ကမ်းရိုးတန်းစက်မှုဥယျာဉ်များနှင့် ဖုန်ထူသောစက်ရုံများကဲ့သို့သော ရှုပ်ထွေးသောပတ်ဝန်းကျင်များနှင့် လိုက်လျောညီထွေဖြစ်အောင်၊ လေထုညစ်ညမ်းမှု၊ အပူချိန်ကွာခြားမှုနှင့် မြင့်မားသောအမြင့်ကြောင့်ဖြစ်ရသည့် စက်ပစ္စည်းချို့ယွင်းမှုပြဿနာများကို ဖြေရှင်းနိုင်သည်။

Real-world Engineering Application Case

1. အနောက်တောင်တန်း ကျေးလက်ဒေသ စမတ်ဂရစ် အဆင့်မြှင့်တင်ရေး စီမံကိန်း

Switchgear အတွက် HUAJIDIAN DGDW1 စီးရီး Earthing Switch အစုံ 80 ကျော်ကို Yunnan-Guizhou Plateau တောင်တန်းကျေးလက် မဟာဓာတ်အားလိုင်း အဆင့်မြှင့်တင်ရေး ပရောဂျက်တွင် ဖြန့်ကျက်ထားသည်။ ပရောဂျက်နေရာသည် အမြင့်ဆုံးအမြင့်ပေ ၂၈၀၀ မီတာရှိပြီး နေ့စဥ်အပူချိန်ကွာခြားမှု၊ မိုးရွာသွန်းမှုများပြားပြီး လေထုညစ်ညမ်းမှုအဆင့်မြင့်မားသည်။ သမားရိုးကျ လက်စွဲခလုတ်များသည် သံချေးတက်ခြင်းနှင့် လျှပ်ကာများ ချို့ယွင်းမှု ဖြစ်နိုင်ပြီး ဆိုက်ပေါ်တွင် လည်ပတ်ရန် ခက်ခဲသည်။ ဤထုတ်ကုန်သည် ၎င်း၏ Class IV ညစ်ညမ်းမှုကို ခံနိုင်ရည်ရှိမှု၊ ကျယ်ပြန့်သော အပူချိန် လိုက်လျောညီထွေရှိမှုနှင့် အဝေးမှ လျှပ်စစ်လည်ပတ်မှု အားသာချက်များဖြင့် တောင်တန်းဒေသများရှိ စက်ကိရိယာ ပြုပြင်ထိန်းသိမ်းမှု ပြဿနာများကို လုံးလုံးလျားလျား ဖြေရှင်းပေးနိုင်ခဲ့သည်။ စက်ပစ္စည်းများသည် သုံးနှစ်ဆက်တိုက် ချို့ယွင်းမှုမရှိဘဲ လည်ပတ်နေသောကြောင့် ဓာတ်အားလိုင်းထိန်းသိမ်းမှုအပေါ် ဖိအားများကို သိသိသာသာ လျော့ကျစေသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Switchgear အတွက် DGDW1 စီးရီး Earthing Switch ၏ အဓိကအားသာချက်များကား ရိုးရာလက်စွဲမြေခံခလုတ်များနှင့် နှိုင်းယှဉ်ပါက အဘယ်နည်း။

အဓိက အားသာချက်များမှာ သုံးဆဖြစ်သည်- ပထမအချက်၊ ဉာဏ်ရည်မြင့်မားမှု၊ အဝေးမှ လျှပ်စစ်အလိုအလျောက် လည်ပတ်မှုကို ပံ့ပိုးပေးခြင်း၊ ဆိုက်တွင်းလုပ်ငန်းခွင်၏ အန္တရာယ်များကို ရှောင်ရှားခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု ထိရောက်မှု တိုးတက်စေခြင်း၊ ဒုတိယ၊ ပိုမိုအားကောင်းသောပတ်ဝန်းကျင်လိုက်လျောညီထွေဖြစ်အောင်၊ ကျယ်ပြန့်သောအပူချိန်အကွာအဝေးတွင် -30 ℃မှ 70 ℃၊ Class IV ညစ်ညမ်းမှု၊ icing နှင့် high-high-high-high-temperatures; တတိယ၊ ဝန်ဆောင်မှုသက်တမ်းပိုရှည်ပြီး ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စက နည်းပါးသော စက်ယန္တရားသက်တမ်း 3000 ဖြင့် စက်မှုလုပ်ငန်းဆိုင်ရာ စံနှုန်းများကို ကျော်လွန်ကာ ရေရှည်စက်ပစ္စည်း အစားထိုးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို ထိရောက်စွာ လျှော့ချပေးခြင်း။

Q2- Switchgear အတွက် DGDW1 စီးရီး Earthing Switch သည် အမြင့်ပေများနှင့် ကမ်းရိုးတန်းဒေသများကဲ့သို့သော ကြမ်းတမ်းသောပတ်ဝန်းကျင်များအတွက် သင့်လျော်ပါသလား။

အပြည့်အဝသင့်လျော်သည်။ ထုတ်ကုန်သည် အမြင့်ပေ 3000 မီတာအထိ မြင့်မားသော တောင်တန်းဒေသအများစု၏ လျှပ်စစ်ဓာတ်အား လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။ ၎င်းတွင် Class IV လေထုညစ်ညမ်းမှုအဆင့်သတ်မှတ်ချက်ရှိပြီး စက်မှုဖုန်မှုန့်များနှင့် ကမ်းရိုးတန်းဆားချေးများကို ထိရောက်စွာခုခံနိုင်စွမ်းရှိသည်။ ၎င်း၏ အစွမ်းထက်သောလျှပ်စီးကြောင်းတွန်းအားသည် ကမ်းရိုးတန်းတစ်လျှောက်တွင် မကြာခဏမိုးကြိုးမုန်တိုင်းများအတွက် သင့်လျော်ပြီး ၎င်း၏ကျယ်ပြန့်သောအပူချိန်ဒီဇိုင်းသည် မြင့်မားသောနှင့်နိမ့်သောအပူချိန်ပြောင်းလဲမှုများနှင့် လိုက်လျောညီထွေဖြစ်ပြီး ကြမ်းတမ်းသောအခြေအနေအမျိုးမျိုးတွင် တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေသည်။
