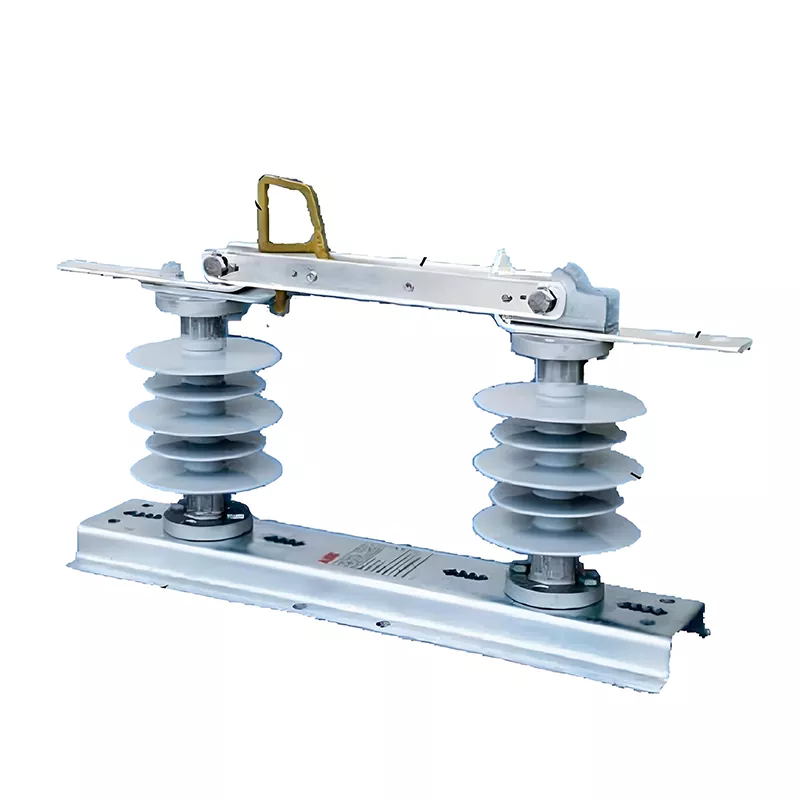

GDW1-12/630-25 Indoor Earthing Switch

HUAJIDIAN GDW1-12/630-25 Indoor Earthing Switch သည် အလယ်အလတ်ဗို့အားဖြန့်ဖြူးကွန်ရက်များအတွက် အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များအတွက် အထူးပြုထားသော ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူမှ သီးခြားထုတ်လုပ်ပြီး ထုတ်လုပ်ထားသည့် ပြင်ပပါဝါကာကွယ်ရေးကိရိယာတစ်ခုဖြစ်သည်။ ထုတ်ကုန်အား ရာသီဥတုဒဏ်ခံနိုင်မှု အားနည်းခြင်း၊ အကန့်အသတ်ရှိသော လည်ပတ်မှုမုဒ်များနှင့် မတည်မငြိမ်သော လည်ပတ်မှုကဲ့သို့သော သမားရိုးကျ grounding switches များ၏ နာကျင်မှုကို ဖြေရှင်းပေးသည့် ရှုပ်ထွေးသော ပြင်ပအခြေအနေများအတွက် ထုတ်ကုန်ကို အကောင်းဆုံးဖြစ်အောင် ပြုပြင်ပြီး အဆင့်မြှင့်ထားသည်။

စက်တွင် အဆင့်သတ်မှတ်ဗို့အား 12kV၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ 630A နှင့် အချိန်တိုအတွင်း တာတိုပတ်လမ်းလျှပ်စီးကြောင်း 25kA ကို ခံနိုင်ရည်ရှိသည်။ စွမ်းအားမြင့် လျှပ်ကာဖွဲ့စည်းပုံနှင့် အလွန်လျှပ်ကူးနိုင်သော ကြေးနီ အစိတ်အပိုင်းများကို အားကိုးသဖြင့်၊ ၎င်းသည် စက်ပစ္စည်းလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုအတွင်း မြင်သာသော အဆက်အစပ်ပြတ်တောက်မှုနှင့် ယုံကြည်စိတ်ချရသော မြေပြင်ကို အသုံးပြုနိုင်မည်ဖြစ်ပြီး ကျန်ရှိသော ဗို့အားအန္တရာယ်များကို လုံးဝဖယ်ရှားပေးပြီး ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများ၏ ကိုယ်ရေးကိုယ်တာလုံခြုံမှုကို အာမခံပါသည်။ ၎င်းသည် ခေတ်မီဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များ၏ စံချိန်စံညွှန်းပြည့်မီသော လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုအတွက် အဓိကသော့ချက်ကိရိယာတစ်ခုဖြစ်သည်။

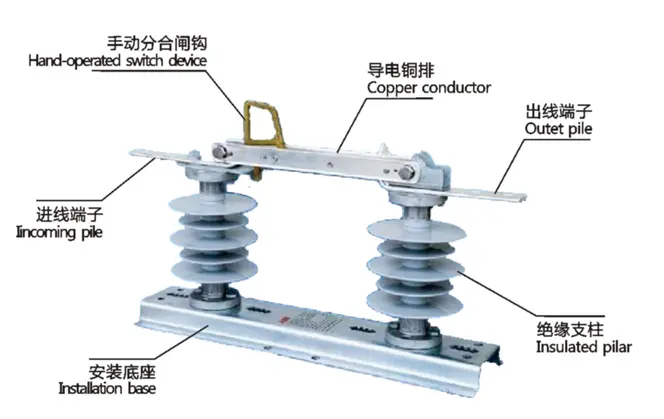

ဖွဲ့စည်းပုံ ကိုယ်စားပြုမှု

မိတ်ဆက်စာရိုက်ပါ။

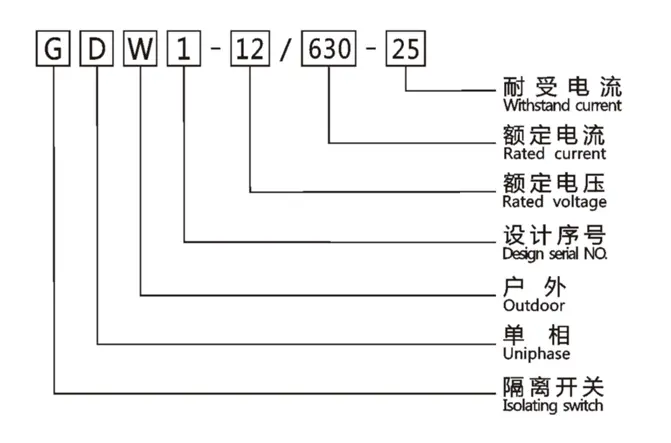

မော်ဒယ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်

GDW1-12/630-25 မော်ဒယ်နံပါတ်ရှိ အက္ခရာများနှင့် နံပါတ်များသည် အောက်တွင်ရှင်းပြထားသည့်အတိုင်း သီးခြားထုတ်ကုန်ဘောင်များနှင့် သက်ဆိုင်သည်-

- G- စက်ကိရိယာ၏ core functional attribute ကိုကိုယ်စားပြုသော switch ကိုဖြုတ်ခြင်း

- D: Single-phase တည်ဆောက်ပုံ၊ single-phase ဓာတ်အားဖြန့်ဖြူးရေးလိုင်းများအတွက် သင့်လျော်သည်။

- W - လေဟာပြင် သဘာဝပတ်၀န်းကျင်ရှိ လိုင်းများအတွက် အထူးဒီဇိုင်းထုတ်ထားသော Outdoor အမျိုးအစား

- 1- ထုတ်ကုန်ဒီဇိုင်း အမှတ်စဉ်နံပါတ်၊ ထပ်ခါထပ်ခါ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော မော်ဒယ်ကို ကိုယ်စားပြုသည်။

- 12- အဆင့်သတ်မှတ်ဗို့အား 12kV၊ သမားရိုးကျ အလတ်စား ဗို့အားဖြန့်ဖြူးရေးကွန်ရက်များအတွက် သင့်လျော်သည်။

- 630- အဆင့်သတ်မှတ်ထားသော လက်ရှိ 630A၊ ပင်မဓာတ်အားဖြန့်ဖြူးရေးလိုင်းများ၏ လက်ရှိသယ်ဆောင်နိုင်မှုလိုအပ်ချက်များနှင့် ကိုက်ညီမှု

- 25- အချိန်တိုအတွင်း တိုတောင်းသော လျှပ်စီးကြောင်း 25kA ကို ခံနိုင်ရည်ရှိပြီး အလွန်ပြင်းထန်သော တိုတောင်းသော ပတ်လမ်းသက်ရောက်မှုကို ခံနိုင်ရည်ရှိသည်။

အဓိကထုတ်ကုန် အားသာချက်များ

1. အထူးကောင်းမွန်သော လျှပ်စစ်စွမ်းဆောင်မှု၊ တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော လျှပ်ကူးနိုင်စွမ်း

GDW1-12/630-25 Indoor Earthing Switch သည် လျှပ်ကူးနိုင်မှု၊ ဝတ်ဆင်မှု ခံနိုင်ရည်ရှိပြီး တာရှည်ခံသည့် သန့်စင်မြင့်မားသော ကြေးနီဘတ်စ်ဘားများကို အသုံးပြုထားသည်။ ရေရှည်လည်ပတ်မှုသည် အပူစုဆောင်းခြင်းမရှိဘဲ ပါဝါလျော့ချခြင်းမရှိဘဲ ထိရောက်ပြီး တည်ငြိမ်သောလက်ရှိဂီယာကိုရရှိစေပါသည်။ စွမ်းဆောင်ရည်မြင့် လျှပ်ကာအကူများ တပ်ဆင်ထားပြီး၊ အနိမ့်ဆုံး တွားသွားအကွာအဝေးသည် 380 မီလီမီတာသို့ ရောက်ရှိကာ အလွန်ကောင်းမွန်သော ဗို့အားမြင့်လျှပ်ကာများကို ပေးဆောင်ကာ 12kV ဗို့အားမြင့် ဆားကစ်များကို ထိထိရောက်ရောက် ခွဲထုတ်ခြင်း၊ ယိုစိမ့်ခြင်းနှင့် လျှပ်တစ်ပြက် မတော်တဆမှုများမှ ကာကွယ်ပေးကာ ရေရှည်ဗို့အားမြင့်သော အခြေအနေများအောက်တွင် စက်ပစ္စည်း၏ လုံခြုံစွာလည်ပတ်မှုကို သေချာစေသည်။

2. Dual-mode လည်ပတ်မှုဒီဇိုင်း၊ ပြောင်းလွယ်ပြင်လွယ်၊ အသိဉာဏ်ရှိပြီး ထိရောက်မှုရှိသည်။

သမားရိုးကျ စက်ကိရိယာ၏ တစ်ခုတည်းသော လက်စွဲလုပ်ဆောင်မှု၏ ကန့်သတ်ချက်များကို ကျော်ဖြတ်ကာ ၎င်းသည် လက်စွဲနှင့် လျှပ်စစ်လည်ပတ်မှုမုဒ် နှစ်မျိုးလုံးကို ပံ့ပိုးပေးသည်။ သီးသန့်လည်ပတ်ချိတ်တစ်ခုသည် စံဖြစ်ပြီး၊ site တွင် manual switching ကို ဘေးကင်းပြီး အဆင်ပြေစေပါသည်။ ၎င်းသည် 12V/24V DC မော်တာဗို့အားများနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး အဝေးမှ အလိုအလျောက် ထိန်းချုပ်ရန်အတွက် လျှပ်စစ်လည်ပတ်မှု ယန္တရားတစ်ခု တပ်ဆင်ထားနိုင်သည်။ dual-mode ဒီဇိုင်းသည် ပြုပြင်ထိန်းသိမ်းမှု ထိရောက်မှုကို သိသိသာသာ တိုးတက်စေပြီး manual operation ၏ အန္တရာယ်များကို လျှော့ချပေးကာ အသိဉာဏ်ရှိသော power grid လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု အဆင့်ကို မြှင့်တင်ပေးပါသည်။

3. အလွန်အမင်းရာသီဥတုဒဏ်ခံနိုင်သော၊ ရှုပ်ထွေးသောလည်ပတ်မှုအခြေအနေများကိုလိုက်လျောညီထွေဖြစ်စေသည်။

ပြင်းထန်သော ပတ်ဝန်းကျင် လိုက်လျောညီထွေမှုရှိသော စမ်းသပ်စစ်ဆေးမှုကို ခံယူပြီးနောက်၊ စက်ကိရိယာများသည် ကျယ်ပြန့်သော အပူချိန် အကွာအဝေး -30 ℃ မှ 45 ℃ တွင် ပုံမှန်အတိုင်း လည်ပတ်နိုင်ပြီး မြောက်ဘက်တွင် အလွန်အေးသော သို့မဟုတ် နွေရာသီတွင် မြင့်မားသော အပူချိန်ကြောင့် ထိခိုက်မှုမရှိပါ။ 10mm ထူထပ်သော ရေခဲများ စုပုံခြင်းကို ခံနိုင်ရည်ရှိပြီး ရေခဲနှင့် နှင်းထူထပ်သော ရာသီဥတုကြောင့် စက်ပစ္စည်းချို့ယွင်းမှုမှ ကာကွယ်ပေးပါသည်။ အမြင့် 3000 မီတာ နှင့် အောက်ရှိ ဧရိယာများအတွက် သင့်လျော်သည်၊ ဤခလုတ်သည် ကုန်းပြင်မြင့်နှင့် တောင်များကဲ့သို့ ရှုပ်ထွေးသော ပထဝီဝင်နှင့် မိုးလေဝသဆိုင်ရာ ပတ်ဝန်းကျင်များတွင် စိတ်ချယုံကြည်စွာ လိုက်လျောညီထွေဖြစ်စေပြီး မြင့်မားသောကြာရှည်ခံမှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို ကြွားလုံးထုတ်နိုင်သည်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

လျှောက်လွှာအခြေအနေများ

HUAJIDIAN GDW1-12/630-25 Indoor Earthing Switch သည် အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များအတွက် ပင်မဘေးကင်းလုံခြုံရေးကိရိယာတစ်ခုဖြစ်ပြီး ပြင်ပအပိုင်းများတွင် overhead transmission လိုင်းများ၊ မြို့ပြနှင့်ကျေးလက်ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များနှင့် ဓာတ်အားခွဲရုံများအတွက် အထောက်အကူပြုပစ္စည်းများကို ပြင်ပကဏ္ဍများတွင် အသုံးပြုသည်။ စက်သည် ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှု၊ စက်ကိရိယာထိန်းသိမ်းမှုနှင့် အရေးပေါ်ပြုပြင်မှုများအတွင်း ပြတ်သားသောအမြင်အာရုံပြတ်တောက်မှုအမှတ်ကို ပံ့ပိုးပေးကာ ဆားကစ်၏ရုပ်ပိုင်းဆိုင်ရာအထီးကျန်မှုကို အပြည့်အဝရရှိစေရန်၊ ကျန်ရှိသောလျှပ်စစ်အားသွင်းမှုများကို နှိုက်နှိုက်ချွတ်ချွတ်ချွတ်ပစ်ကာ ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများ၏ ကိုယ်ရေးကိုယ်တာလုံခြုံမှုကို အပြည့်အဝကာကွယ်ပေးသည်။

၎င်း၏ အထူးကောင်းမွန်သော အအေးဒဏ်ကို ခံနိုင်ရည်ရှိမှု၊ ရေခဲခံနိုင်ရည်နှင့် အမြင့်ပေအလိုက် လိုက်လျောညီထွေရှိမှုတို့နှင့်အတူ၊ ထုတ်ကုန်သည် ပြင်းထန်စွာ အေးခဲသော မြောက်ပိုင်းဒေသများ၊ ကုန်းပြင်မြင့်များနှင့် တောင်များနှင့် နှင်းထူထပ်သော နေရာများနှင့် ရေခဲဖုံးလွှမ်းနေသည့် ဒေသများအတွက် အထူးသင့်လျော်ပါသည်။ ၎င်းသည် ရှုပ်ထွေးသောရာသီဥတုနှင့် ပထဝီဝင်ပတ်ဝန်းကျင်ကို တည်ငြိမ်စွာ ရင်ဆိုင်နိုင်ပြီး၊ ပြင်းထန်သောရာသီဥတုကြောင့် ဖြစ်ပေါ်လာသော စက်ပစ္စည်းများချို့ယွင်းမှုကို သိသိသာသာလျှော့ချနိုင်ပြီး မဟာဓာတ်အားလိုင်း၏ အလုံးစုံလည်ပတ်တည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေသည်။

Real-world Application Case Study

2023 ခုနှစ်တွင် HUAJIDIAN GDW1-12/630-25 Indoor Earthing Switches တစ်သုတ်ကို Guizhou ပြည်နယ် Liupanshui ရှိ 12kV ဖြန့်ဖြူးရေးကွန်ရက် အဆင့်မြှင့်တင်မှု ပရောဂျက်တွင် အောင်မြင်စွာ အသုံးချခဲ့သည်။ ဤဧရိယာသည် အမြင့်ပေ 2800 မီတာနီးပါးရှိပြီး ပြင်းထန်သောဆောင်းရာသီအပူချိန်နှင့် မကြာခဏရာသီအလိုက်ရေခဲများရှိသည်။ သမားရိုးကျ မြေပြင်ခလုတ်များသည် ရေခဲခံနိုင်ရည်အားနည်းခြင်း၊ အပူချိန်နိမ့်ကျခြင်းနှင့် လည်ပတ်မှုအဆင်မပြေခြင်းတို့ကဲ့သို့သော ပြဿနာများကို ကြုံတွေ့ရနိုင်ပြီး လိုင်းထိန်းသိမ်းခြင်းအတွက် သိသိသာသာ အန္တရာယ်များစေသည်။

ပရောဂျက်မှ စက်ပစ္စည်းများကို HUAJIDIAN ထုတ်ကုန်များဖြင့် အဆင့်မြှင့်တင်ပြီး အစားထိုးပြီးနောက်၊ စက်ပစ္စည်းများသည် ဒေသတွင်း အအေးလွန်ကဲသော ရာသီဥတုတွင် -25 ℃ နှင့် 8-10 မီလီမီတာ အေးခဲသည့်အခြေအနေများကို ကောင်းစွာခံနိုင်ရည်ရှိသည်။ Dual-mode လုပ်ဆောင်ချက်သည် ဆောင်းရာသီလိုင်းထိန်းသိမ်းမှုနှင့် အရေးပေါ်ချို့ယွင်းမှုကိုင်တွယ်ခြင်း၏ ထိရောက်မှုကို သိသိသာသာ တိုးတက်စေသည်။ စက်ကိရိယာများစတင်လုပ်ဆောင်ပြီး တစ်နှစ်အတွင်း၊ လိုင်းထိန်းသိမ်းမှုဘေးကင်းရေးဖြစ်ရပ်များ လုံးဝမရှိခဲ့ဘဲ စက်ပစ္စည်းချို့ယွင်းမှုနှုန်း 85% ထက် လျော့နည်းသွားသည်။ ထုတ်ကုန်၏တည်ငြိမ်သောစွမ်းဆောင်ရည်နှင့် သာလွန်ကောင်းမွန်သောပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိမှုတို့ကို ပရောဂျက်ပိုင်ရှင်က အသိအမှတ်ပြုထားပြီး၊ ၎င်းအား အမြင့်မြင့်၊ အအေးပိုင်းဖြန့်ချီသည့်ကွန်ရက်များတွင် ဘေးကင်းရေးအဆင့်မြှင့်တင်မှုများအတွက် စံသတ်မှတ်ချက်အဖြစ် သတ်မှတ်ထားသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤ GDW1-12/630-25 Indoor Earthing Switch ၏ အားသာချက်များသည် သာမန်ပြင်ပချိတ်ဆက်မှုဖြတ်တောက်သည့်ခလုတ်များနှင့် နှိုင်းယှဉ်ပါက အဘယ်နည်း။

ပင်မအားသာချက်များမှာ သုံးဆဖြစ်သည်- ပထမဦးစွာ ၎င်းသည် သန့်စင်သော ကြေးနီလျှပ်ကူးပုံတည်ဆောက်ပုံနှင့် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော လျှပ်ကာဒီဇိုင်းကို အသုံးပြုထားသောကြောင့် ပိုမိုအားကောင်း 25kA တာတိုပတ်လမ်းခံနိုင်ရည်နှင့် ပိုမိုမြင့်မားသော လျှပ်ကာအန္တရာယ်ကင်းရှင်းမှုကို ရရှိစေပါသည်။ ဒုတိယ၊ ၎င်းသည် လျှပ်စစ်နှင့် manual လည်ပတ်မှုမုဒ် နှစ်မျိုးလုံးကို ပံ့ပိုးပေးသည်၊၊ အဝေးမှ အသိဉာဏ်ရှိသော ထိန်းချုပ်မှုကို ပေးစွမ်းနိုင်ပြီး လက်ဖြင့်သာ လည်ပတ်နိုင်သော သမားရိုးကျ စက်ကိရိယာများ၏ ကန့်သတ်ချက်ကို ကျော်လွှားနိုင်သည်၊ တတိယ၊ ၎င်း၏ရာသီဥတုဒဏ်ခံနိုင်ရည်အား သိသာစွာအဆင့်မြှင့်ထားပြီး၊ -30 ℃အထိနိမ့်သောပတ်ဝန်းကျင်တွင်တည်ငြိမ်သောလည်ပတ်မှုကိုခွင့်ပြုပြီး 10mm icing ဖြင့်သာမန်ထုတ်ကုန်များ၏ပတ်ဝန်းကျင်လိုက်လျောညီထွေမှုထက်အဆပေါင်းများစွာကျော်လွန်သည်။

Q2- စက်၏လျှပ်စစ်လည်ပတ်မှုယန္တရားသည်မည်မျှစွယ်စုံရသနည်း၊ တပ်ဆင်မှုအဆင်ပြေပါသလား။

အလွန်စွယ်စုံရနှင့် တပ်ဆင်ရလွယ်ကူသည်။ ထုတ်ကုန်သည် universal 12V/24V DC ဗို့အားနှင့် သဟဇာတဖြစ်ပြီး စံချိန်စံညွှန်းမီသော အင်တာဖေ့စ်များနှင့် မော်ဂျူလာဖွဲ့စည်းပုံတို့ကို လက်ခံထားပြီး လျှပ်စစ်ယန္တရားသည် ရှုပ်ထွေးသောပြုပြင်မွမ်းမံမှုများ သို့မဟုတ် ပရော်ဖက်ရှင်နယ် အမှားရှာပြင်ခြင်းမရှိဘဲ ခွဲခြမ်းစိပ်စိပ်ရလွယ်ကူသည်။ အသုံးပြုသူများသည် ၎င်းတို့၏ လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များအရ လျှပ်စစ်ယန္တရားအား လွတ်လပ်စွာ ရွေးချယ် သို့မဟုတ် ဖြုတ်နိုင်ပြီး၊ ၎င်းသည် ပင်မအလတ်စား ဗို့အားဖြန့်ဖြူးရေးကွန်ရက် အလိုအလျောက် ထိန်းချုပ်မှုစနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး နောက်ပိုင်းတွင် ပြုပြင်ထိန်းသိမ်းမှု ပိုမိုလွယ်ကူစေသည်။

Q3- HUAJIDIAN သည် ဤထုတ်ကုန်အတွက် မည်သည့်ရောင်းချမှုအပြီးတွင် အာမခံဝန်ဆောင်မှုပေးသနည်း။

HUAJIDIAN သည် စက်ဝိုင်းပြည့် အရည်အသွေးပြည့် ဝန်ဆောင်မှုများကို ပေးဆောင်ပြီး ထုတ်ကုန်အားလုံးသည် စက်ရုံမှ မထွက်ခွာမီ ပြင်းထန်သော စမ်းသပ်စစ်ဆေးမှုများ ခံယူရပြီး ပါဝါစက်မှုလုပ်ငန်း စံချိန်စံညွှန်းများနှင့် ကိုက်ညီပါသည်။ အမှတ်တံဆိပ်သည် နှစ်ရှည်အာမခံချက်၊ တပ်ဆင်ခြင်းနှင့် ခန့်အပ်ခြင်းအတွက် ပရော်ဖက်ရှင်နယ်နည်းပညာလမ်းညွှန်ချက် နှင့် 24 နာရီရောင်းချပြီးနောက် ဆွေးနွေးတိုင်ပင်မှုတို့ကို ပေးပါသည်။ မတူညီသော ဒေသများရှိ ဓာတ်အားလိုင်းများ၏ လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များကို ပြည့်မီရန် အလွန်မြင့်မားသော အမြင့်ပေနှင့် အလွန်နိမ့်သော အပူချိန်များကဲ့သို့သော အထူးလည်ပတ်မှုအခြေအနေများအတွက် စိတ်ကြိုက်ပြင်ဆင်မှုများကိုလည်း ပံ့ပိုးပေးနိုင်ပါသည်။
